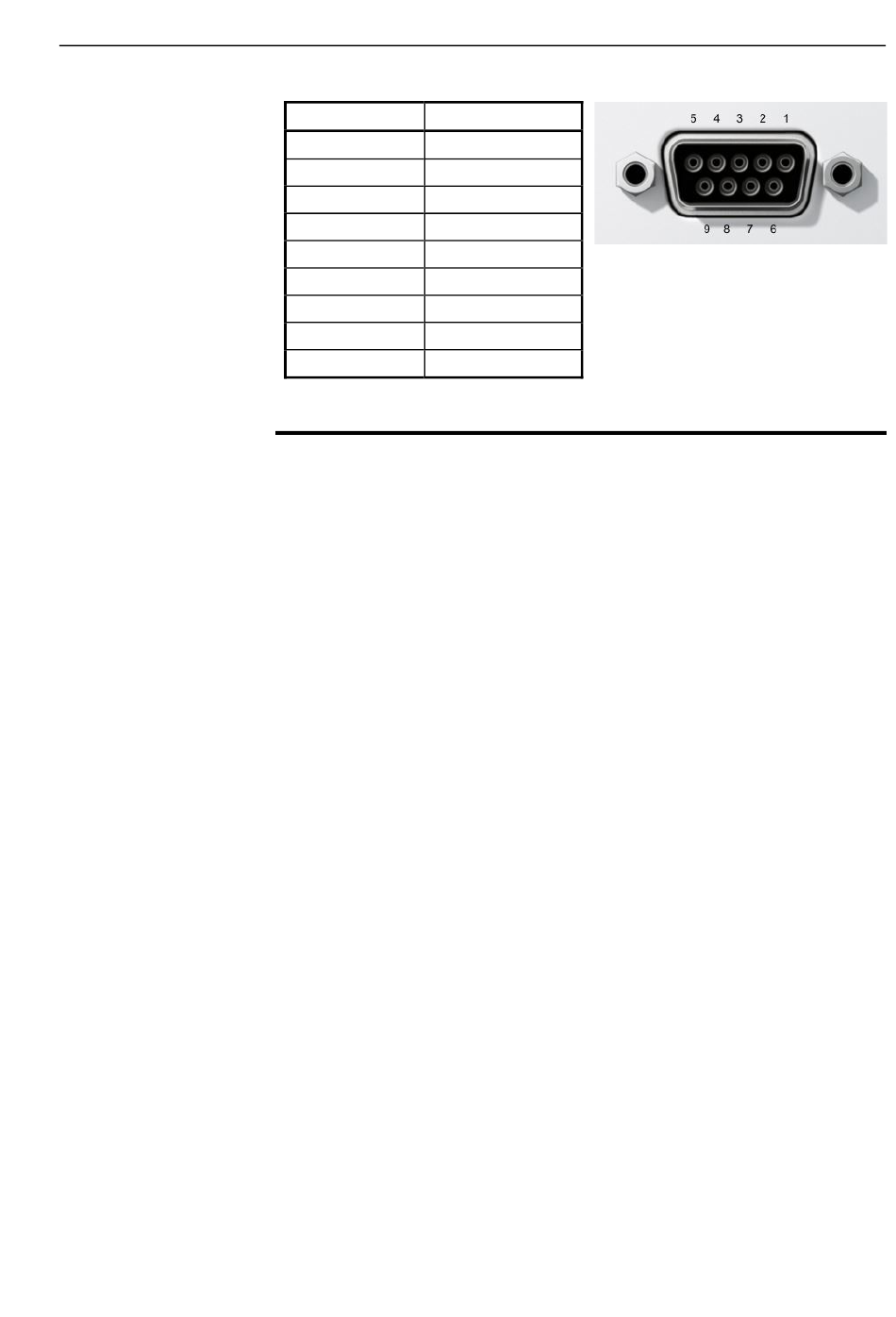

Tabelle: Anschlussbelegung der SUB-D9-Buchse des Strahlers
Pin Belegung RS-485
1 D–
2 D+
3
4
5
6
7
8
9

Emissionsgrad

Pyrometer und Wärmebildkameras werden an einem Kalibrierstrahler überprüft, der
weitestgehend dem idealen Schwarzen Strahler mit einem Emissionsgrad von 1
entspricht. Hierzu werden aufwendige Hohlraumkonstruktionen verwendet. Die
Prüfstrahler CS 1200/CS 1500 verwenden einen solchen Aufbau mit hohem (ca. 0,99),
aber nicht idealem Emissionsgrad. Bei diesem Aufbau sollten stets die erforderlichen
Emissionsgradeinstellungen
Abweichungen zwischen Temperaturanzeige am zu prüfenden Gerät (mit fest
eingestelltem Emissionsgrad, z.B. 1) und Strahlertemperatur berücksichtigt werden.
Sowohl der Emissionsgrad des Strahlers als auch der Zusammenhang zwischen
Emissionsgradfehleinstellung und Temperaturmessfehler sind wellenlängenabhängig und
damit auch vom Pyrometer- bzw. Wärmebildkameratyp abhängig. Bitte kontaktieren Sie
bei Bedarf unseren Kundenservice.
Kapitel 6 Inbetriebnahme und Bedienung
am zu prüfenden Gerät
17
bzw. die entstehenden
