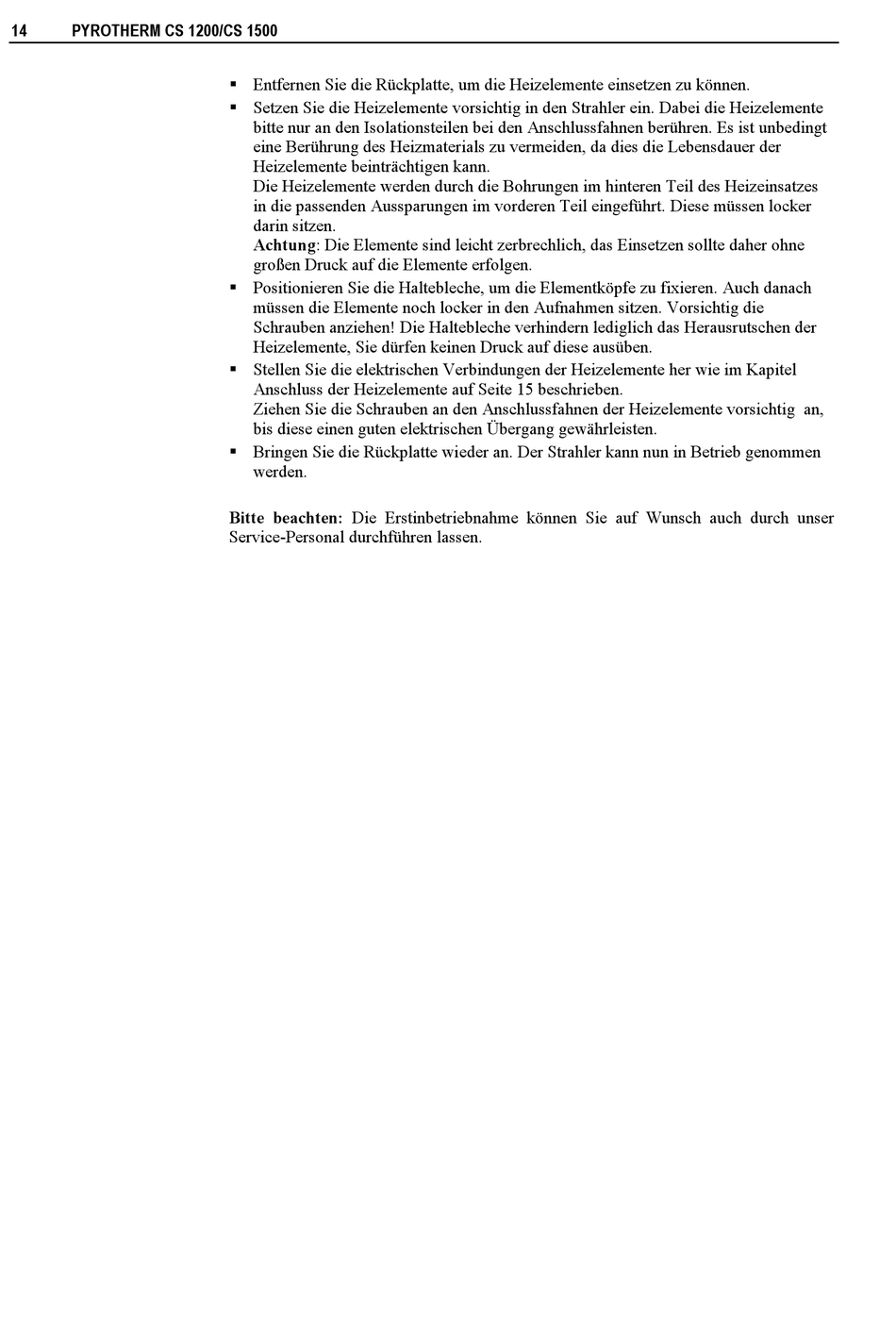

14 PYROTHERM CS 1200/CS 1500
 Entfernen Sie die Rückplatte, um die Heizelemente einsetzen zu können.
 Setzen Sie die Heizelemente vorsichtig in den Strahler ein. Dabei die Heizelemente
bitte nur an den Isolationsteilen bei den Anschlussfahnen berühren. Es ist unbedingt
eine Berührung des Heizmaterials zu vermeiden, da dies die Lebensdauer der
Heizelemente beinträchtigen kann.
Die Heizelemente werden durch die Bohrungen im hinteren Teil des Heizeinsatzes
in die passenden Aussparungen im vorderen Teil eingeführt. Diese müssen locker
darin sitzen.
Achtung: Die Elemente sind leicht zerbrechlich, das Einsetzen sollte daher ohne
großen Druck auf die Elemente erfolgen.
 Positionieren Sie die Haltebleche, um die Elementköpfe zu fixieren. Auch danach
müssen die Elemente noch locker in den Aufnahmen sitzen. Vorsichtig die
Schrauben anziehen! Die Haltebleche verhindern lediglich das Herausrutschen der
Heizelemente, Sie dürfen keinen Druck auf diese ausüben.
 Stellen Sie die elektrischen Verbindungen der Heizelemente her wie im Kapitel
Anschluss der Heizelemente auf Seite 15 beschrieben.
Ziehen Sie die Schrauben an den Anschlussfahnen der Heizelemente vorsichtig an,
bis diese einen guten elektrischen Übergang gewährleisten.
 Bringen Sie die Rückplatte wieder an. Der Strahler kann nun in Betrieb genommen
werden.
Bitte beachten: Die Erstinbetriebnahme können Sie auf Wunsch auch durch unser
Service-Personal durchführen lassen.
