SICK WI180C-PNS01 Betriebsanleitung Seite 9

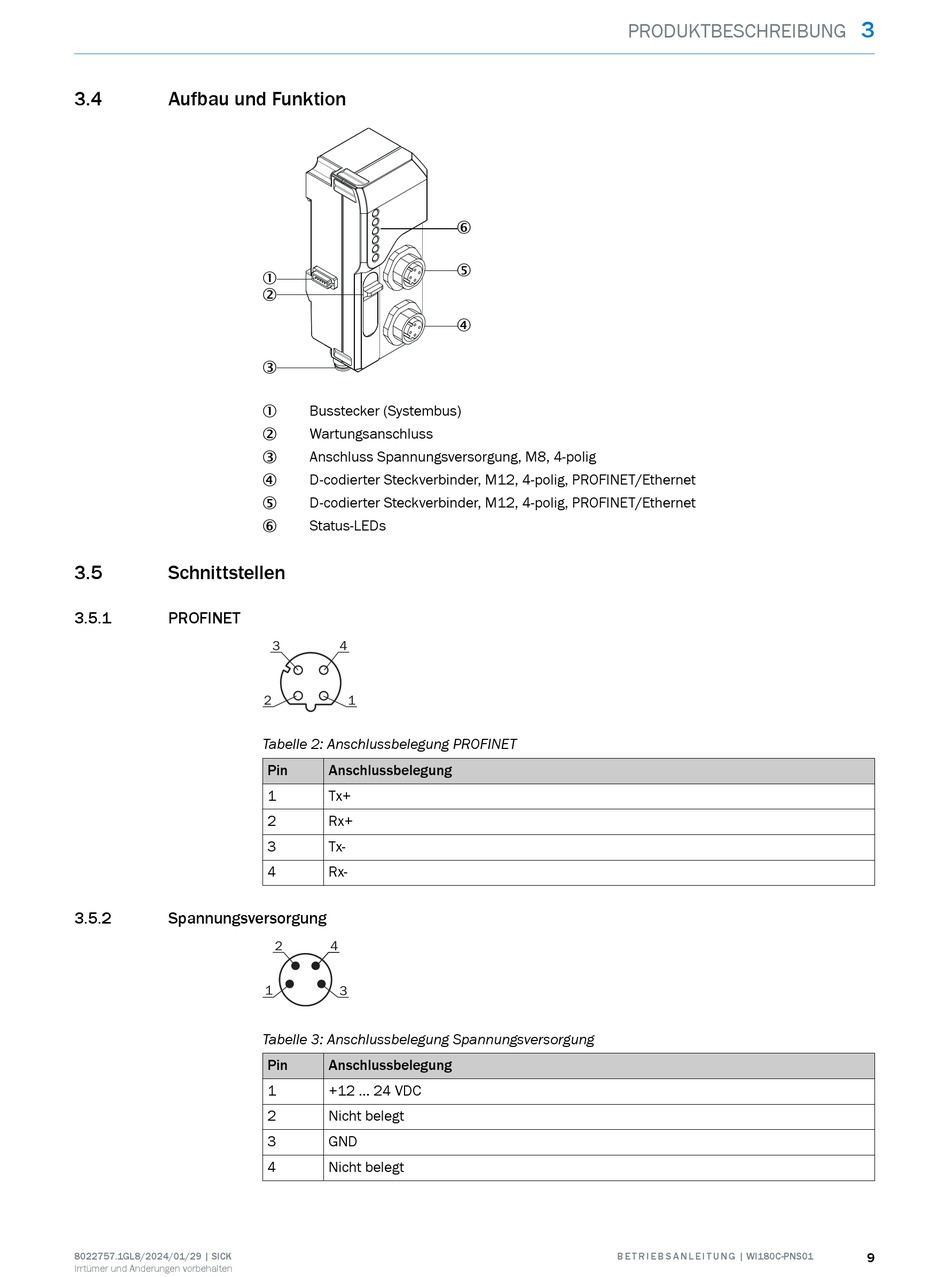

3.4 Aufbau und Funktion
3.5 Schnittstellen
3.5.1 PROFINET
3.5.2 Spannungsversorgung
8022757.1GL8/2024/01/29 | SICK
Irrtümer und Änderungen vorbehalten
1
2
3
Busstecker (Systembus)
1
Wartungsanschluss
2
Anschluss Spannungsversorgung, M8, 4-polig
3
D-codierter Steckverbinder, M12, 4-polig, PROFINET/Ethernet
4
D-codierter Steckverbinder, M12, 4-polig, PROFINET/Ethernet
5
Status-LEDs
6
3 4
2 1
Tabelle 2: Anschlussbelegung PROFINET
Pin Anschlussbelegung
1 Tx+
2 Rx+
3 Tx-
4 Rx-
2 4
1 3
Tabelle 3: Anschlussbelegung Spannungsversorgung
Pin Anschlussbelegung
1 +12 ... 24 VDC
2 Nicht belegt
3 GND
4 Nicht belegt
PRODUKTBESCHREIBUNG
6
5
4
B E T R I E B S A N L E I T U N G | WI180C-PNS01
3
9
