UMG 801
5
6
5
Hutschiene

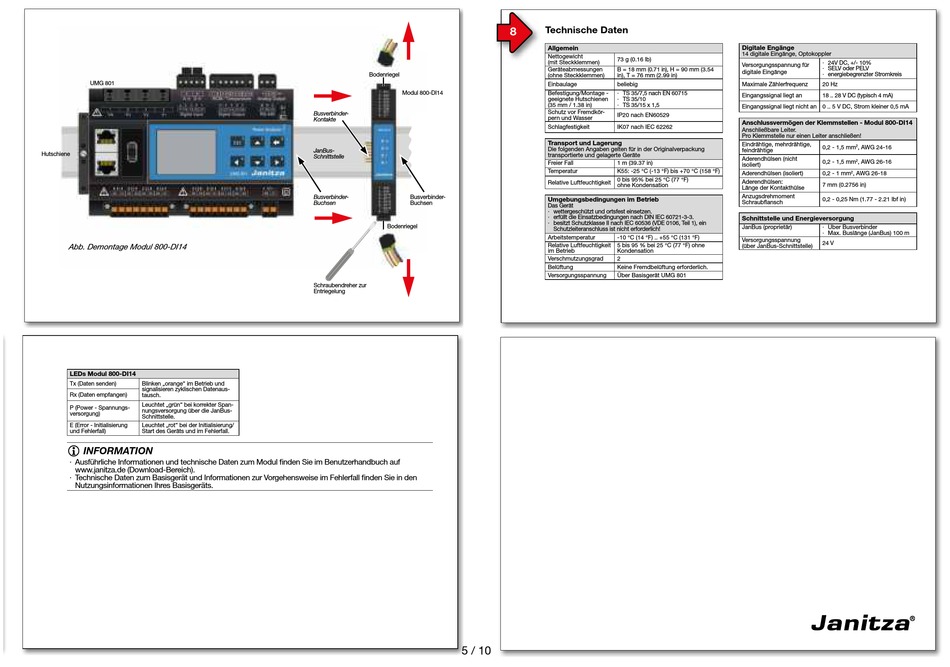

Abb. Demontage Modul 800-DI14
LEDs Modul 800-DI14
Tx (Daten senden)
Blinken „orange" im Betrieb und
signalisieren zyklischen Datenaus-
Rx (Daten empfangen)
tausch.
Leuchtet „grün" bei korrekter Span-
P (Power - Spannungs-
nungsversorgung über die JanBus-
versorgung)
Schnittstelle.
E (Error - Initialisierung
Leuchtet „rot" bei der Initialisierung/
und Fehlerfall)
Start des Geräts und im Fehlerfall.
INFORMATION
· Ausführliche Informationen und technische Daten zum Modul finden Sie im Benutzerhandbuch auf
www.janitza.de (Download-Bereich).
· Technische Daten zum Basisgerät und Informationen zur Vorgehensweise im Fehlerfall finden Sie in den
Nutzungsinformationen Ihres Basisgeräts.
Bodenriegel
Modul 800-DI14
6
Busverbinder-
Kontakte
JanBus-
Schnittstelle
Busverbinder-
Buchsen
Bodenriegel
Schraubendreher zur
Entriegelung
Technische Daten
8
Allgemein
Nettogewicht
(mit Steckklemmen)
Geräteabmessungen
(ohne Steckklemmen)
Einbaulage
Befestigung/Montage -
geeignete Hutschienen
(35 mm / 1.38 in)
Schutz vor Fremdkör-
pern und Wasser
Schlagfestigkeit
Transport und Lagerung
Die folgenden Angaben gelten für in der Originalverpackung
transportierte und gelagerte Geräte
Freier Fall
Temperatur
Relative Luftfeuchtigkeit
Busverbinder-
Umgebungsbedingungen im Betrieb
Buchsen
Das Gerät
· wettergeschützt und ortsfest einsetzen.
· erfüllt die Einsatzbedingungen nach DIN IEC 60721-3-3.
· besitzt Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1), ein
Schutzleiteranschluss ist nicht erforderlich!
Arbeitstemperatur
Relative Luftfeuchtigkeit
im Betrieb
Verschmutzungsgrad
Belüftung
Versorgungsspannung
5 / 10
Digitale Engänge
14 digitale Eingänge, Optokoppler
73 g (0.16 lb)
Versorgungsspannung für
B = 18 mm (0.71 in), H = 90 mm (3.54
digitale Eingänge
in), T = 76 mm (2.99 in)
beliebig
Maximale Zählerfrequenz
· TS 35/7,5 nach EN 60715
Eingangssignal liegt an
· TS 35/10
· TS 35/15 x 1,5
Eingangssignal liegt nicht an 0 .. 5 V DC, Strom kleiner 0,5 mA
IP20 nach EN60529
Anschlussvermögen der Klemmstellen - Modul 800-DI14
IK07 nach IEC 62262
Anschließbare Leiter.
Pro Klemmstelle nur einen Leiter anschließen!
Eindrähtige, mehrdrähtige,
feindrähtige
Aderendhülsen (nicht
1 m (39.37 in)
isoliert)
K55: -25 °C (-13 °F) bis +70 °C (158 °F)
Aderendhülsen (isoliert)
0 bis 95% bei 25 °C (77 °F)
Aderendhülsen:
ohne Kondensation
Länge der Kontakthülse
Anzugsdrehmoment
Schraubflansch
Schnittstelle und Energieversorgung
JanBus (proprietär)
-10 °C (14 °F) .. +55 °C (131 °F)
Versorgungsspannung
5 bis 95 % bei 25 °C (77 °F) ohne
(über JanBus-Schnittstelle)
Kondensation
2
Keine Fremdbelüftung erforderlich.
Über Basisgerät UMG 801
· 24V DC, +/- 10%
· SELV oder PELV
· energiebegrenzter Stromkreis
20 Hz
18 .. 28 V DC (typisch 4 mA)
0,2 - 1,5 mm
, AWG 24-16
2
0,2 - 1,5 mm
2
, AWG 26-16
0,2 - 1 mm
, AWG 26-18
2
7 mm (0.2756 in)
0,2 - 0,25 Nm (1.77 - 2.21 lbf in)
· Über Busverbinder
· Max. Buslänge (JanBus) 100 m
24 V
