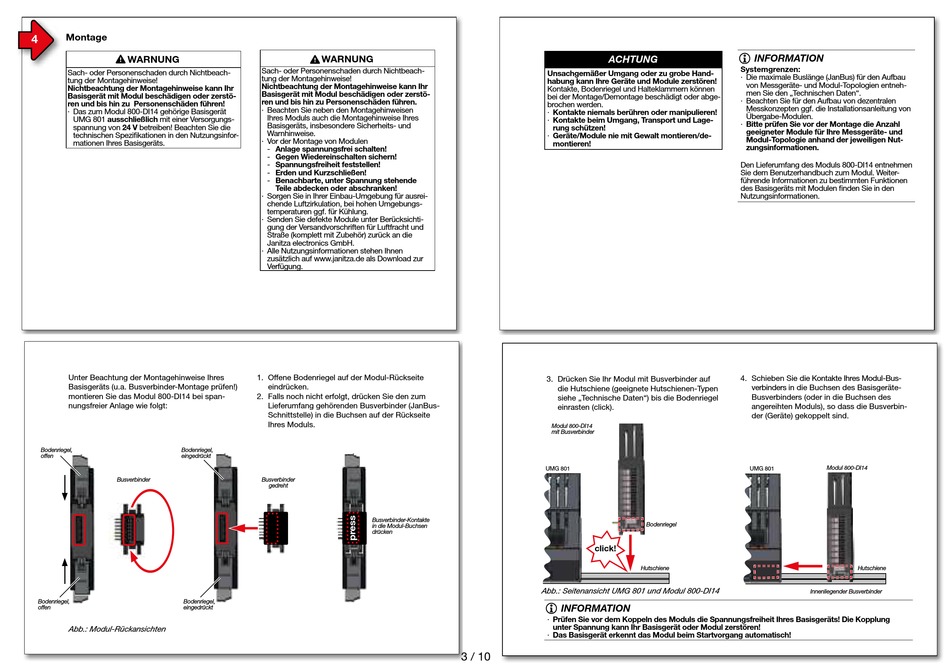

Montage
4
WARNUNG
Sach- oder Personenschaden durch Nichtbeach-
tung der Montagehinweise!
Nichtbeachtung der Montagehinweise kann Ihr
Basisgerät mit Modul beschädigen oder zerstö-
ren und bis hin zu Personenschäden führen!
· Das zum Modul 800-DI14 gehörige Basisgerät
UMG 801 ausschließlich mit einer Versorgungs-
spannung von 24 V betreiben! Beachten Sie die
technischen Spezifikationen in den Nutzungsinfor-
mationen Ihres Basisgeräts.
Unter Beachtung der Montagehinweise Ihres
Basisgeräts (u.a. Busverbinder-Montage prüfen!)
montieren Sie das Modul 800-DI14 bei span-
nungsfreier Anlage wie folgt:
Bodenriegel,
Bodenriegel,
offen
eingedrückt
5
5
6
Busverbinder
Bodenriegel,
Bodenriegel,
offen
eingedrückt
Abb.: Modul-Rückansichten
WARNUNG
Sach- oder Personenschaden durch Nichtbeach-
tung der Montagehinweise!
Nichtbeachtung der Montagehinweise kann Ihr
Basisgerät mit Modul beschädigen oder zerstö-
ren und bis hin zu Personenschäden führen.
· Beachten Sie neben den Montagehinweisen
Ihres Moduls auch die Montagehinweise Ihres
Basisgeräts, insbesondere Sicherheits- und
Warnhinweise.
· Vor der Montage von Modulen
- Anlage spannungsfrei schalten!
- Gegen Wiedereinschalten sichern!
- Spannungsfreiheit feststellen!
- Erden und Kurzschließen!
- Benachbarte, unter Spannung stehende
Teile abdecken oder abschranken!
· Sorgen Sie in Ihrer Einbau-Umgebung für ausrei-
chende Luftzirkulation, bei hohen Umgebungs-
temperaturen ggf. für Kühlung.
· Senden Sie defekte Module unter Berücksichti-
gung der Versandvorschriften für Luftfracht und
Straße (komplett mit Zubehör) zurück an die
Janitza electronics GmbH.
· Alle Nutzungsinformationen stehen Ihnen
zusätzlich auf www.janitza.de als Download zur
Verfügung.
1. Offene Bodenriegel auf der Modul-Rückseite
eindrücken.
2. Falls noch nicht erfolgt, drücken Sie den zum
Lieferumfang gehörenden Busverbinder (JanBus-
Schnittstelle) in die Buchsen auf der Rückseite
Ihres Moduls.
6
Busverbinder
gedreht
Busverbinder-Kontakte
in die Modul-Buchsen
drücken
ACHTUNG
Unsachgemäßer Umgang oder zu grobe Hand-
habung kann Ihre Geräte und Module zerstören!
Kontakte, Bodenriegel und Halteklammern können
bei der Montage/Demontage beschädigt oder abge-
brochen werden.
· Kontakte niemals berühren oder manipulieren!
· Kontakte beim Umgang, Transport und Lage-
rung schützen!
· Geräte/Module nie mit Gewalt montieren/de-
montieren!
3. Drücken Sie Ihr Modul mit Busverbinder auf
die Hutschiene (geeignete Hutschienen-Typen
siehe „Technische Daten") bis die Bodenriegel
einrasten (click).
Modul 800-DI14
mit Busverbinder
UMG 801
click!
Abb.: Seitenansicht UMG 801 und Modul 800-DI14
INFORMATION
· Prüfen Sie vor dem Koppeln des Moduls die Spannungsfreiheit Ihres Basisgeräts! Die Kopplung
unter Spannung kann Ihr Basisgerät oder Modul zerstören!
· Das Basisgerät erkennt das Modul beim Startvorgang automatisch!
3 / 10
INFORMATION
Systemgrenzen:
· Die maximale Buslänge (JanBus) für den Aufbau
von Messgeräte- und Modul-Topologien entneh-
men Sie den „Technischen Daten".
· Beachten Sie für den Aufbau von dezentralen
Messkonzepten ggf. die Installationsanleitung von
Übergabe-Modulen.
· Bitte prüfen Sie vor der Montage die Anzahl
geeigneter Module für Ihre Messgeräte- und
Modul-Topologie anhand der jeweiligen Nut-
zungsinformationen.
Den Lieferumfang des Moduls 800-DI14 entnehmen
Sie dem Benutzerhandbuch zum Modul. Weiter-
führende Informationen zu bestimmten Funktionen
des Basisgeräts mit Modulen finden Sie in den
Nutzungsinformationen.
4. Schieben Sie die Kontakte Ihres Modul-Bus-
verbinders in die Buchsen des Basisgeräte-
Busverbinders (oder in die Buchsen des
angereihten Moduls), so dass die Busverbin-
der (Geräte) gekoppelt sind.
UMG 801
Bodenriegel
Hutschiene
Innenliegender Busverbinder
Modul 800-DI14
Hutschiene
