3. Installationsanweisungen

3.1 Installation des Vorlauffühlers
Das PLT-Modul wird mit einem Vorlauffühler für den gemischten Heizkreis und dem dazugehörigen Installations-
material geliefert. Um die korrekte Installation des Fühler zu gewährleisten, müssen die folgenden Anweisungen
befolgt werden.
• Befestigen Sie den Temperaturfühler (1) am Vorlaufrohr. Verwenden Sie die Befestigungsplatte (2) und die Ka-
belbinder (3).
• Tragen Sie die Wärmeleitpaste zur besseren Wärmeübertragung zwischen Fühler und Rohr auf. (4).
• Ziehen Sie die Kabelbinder fest, um sicherzustellen, dass der Fühler Kontakt mit dem Rohr hat. Es wird emp-
fohlen, den Temperaturfühler an Metallrohren (Kupfer, Eisen usw.) zu installieren.
• Schließen Sie den Fühler gemäß Klemmplan 2 (Kapitel 4) am Modul an.

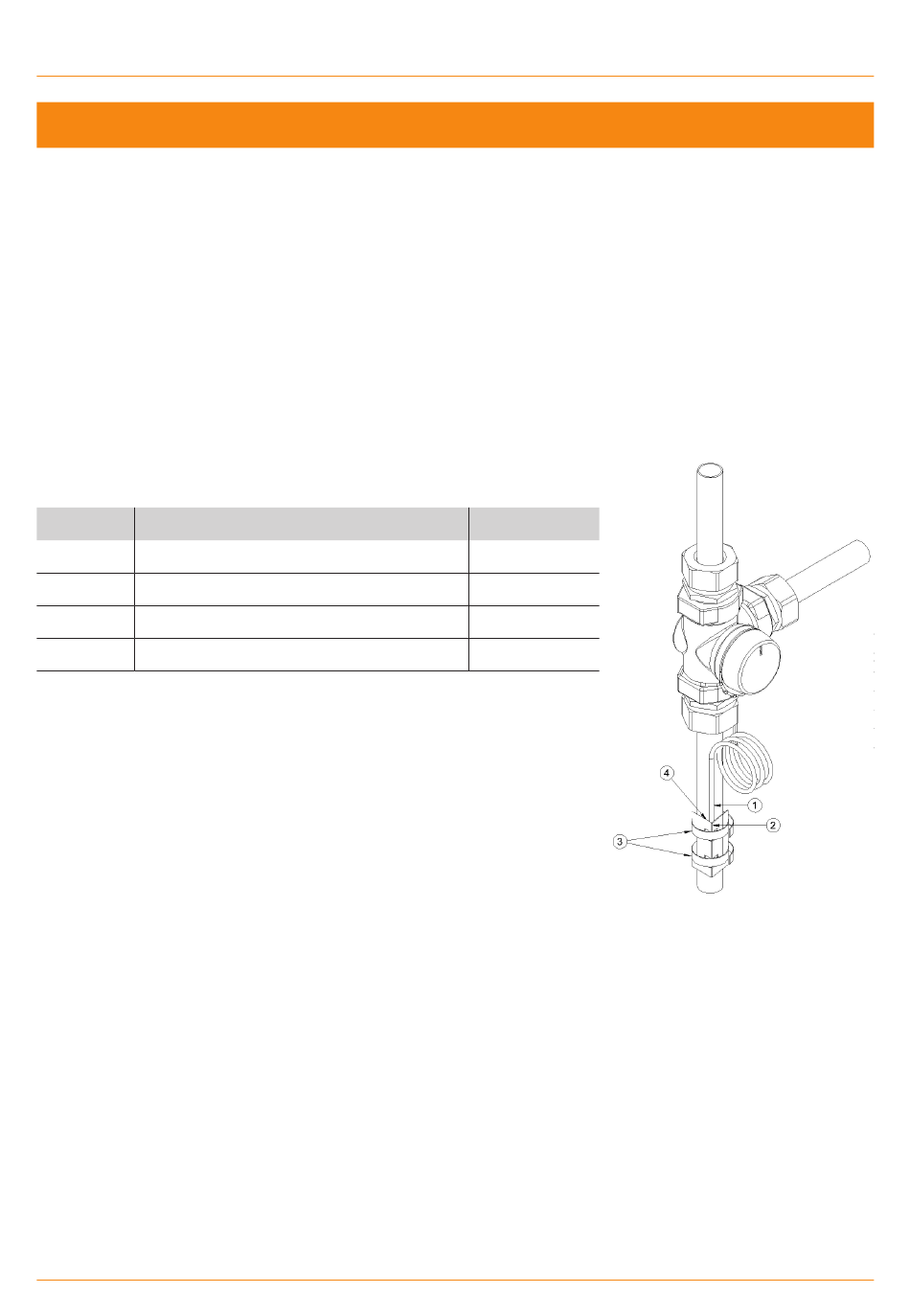

Einbau des Vorlauftemperaturfühlers
Nr. Bezeichnung
1 Vorlauffühler
2 Befestigungsplatte
3 Kabelbinder
4 Wärmeleitpaste
