MONTAGEANLEITUNG

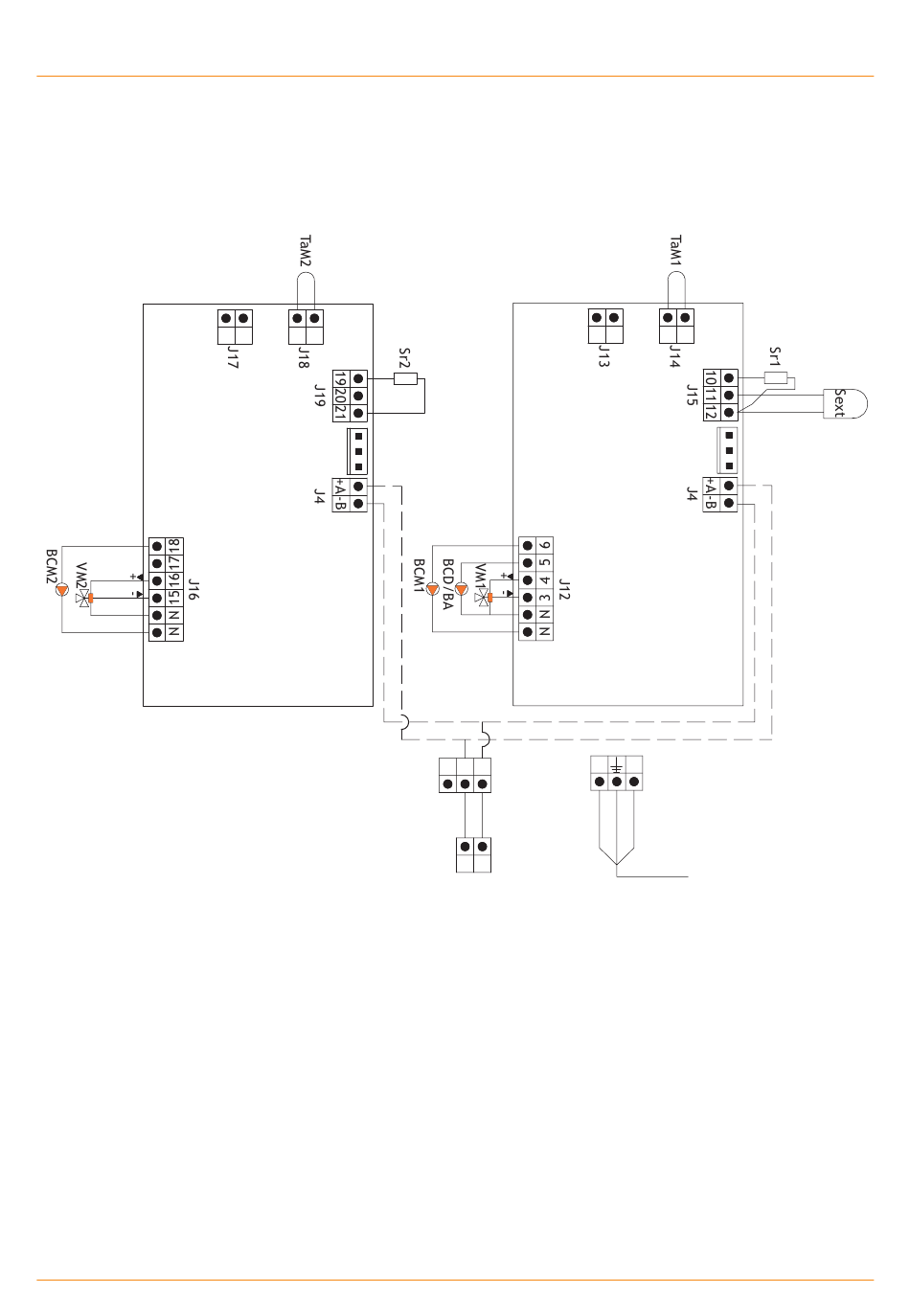

Klemmplan 2

BCD/BA: Warmwasser-Ladepumpe / Direktheizkreis
BCM1: Umwälzpumpe Mischerkreis 1
BCM2: Umwälzpumpe Mischerkreis 2
VM1: Mischer Mischerkreis 1 (+ Auf / - Zu)
VM2: Mischer Mischerkreis 2 (+ Auf / - Zu)
Sr1: Vorlauffühler Mischerkreis 1
© Solarbayer GmbH [242347]
HEIZKREISERWEITERUNG PLT2
1
+A -B
N
+A -B
J4
Kessel
PLT AC
Sr2: Vorlauffühler Mischerkreis 2
Sext: Außentemperaturfühler
TaM1: Raumtemperaturerfassung Mischerkreis 1
(Sensor / Thermostat)
TaM2: Raumtemperaturerfassung Mischerkreis 2
(Sensor / Thermostat)
2
L
13
