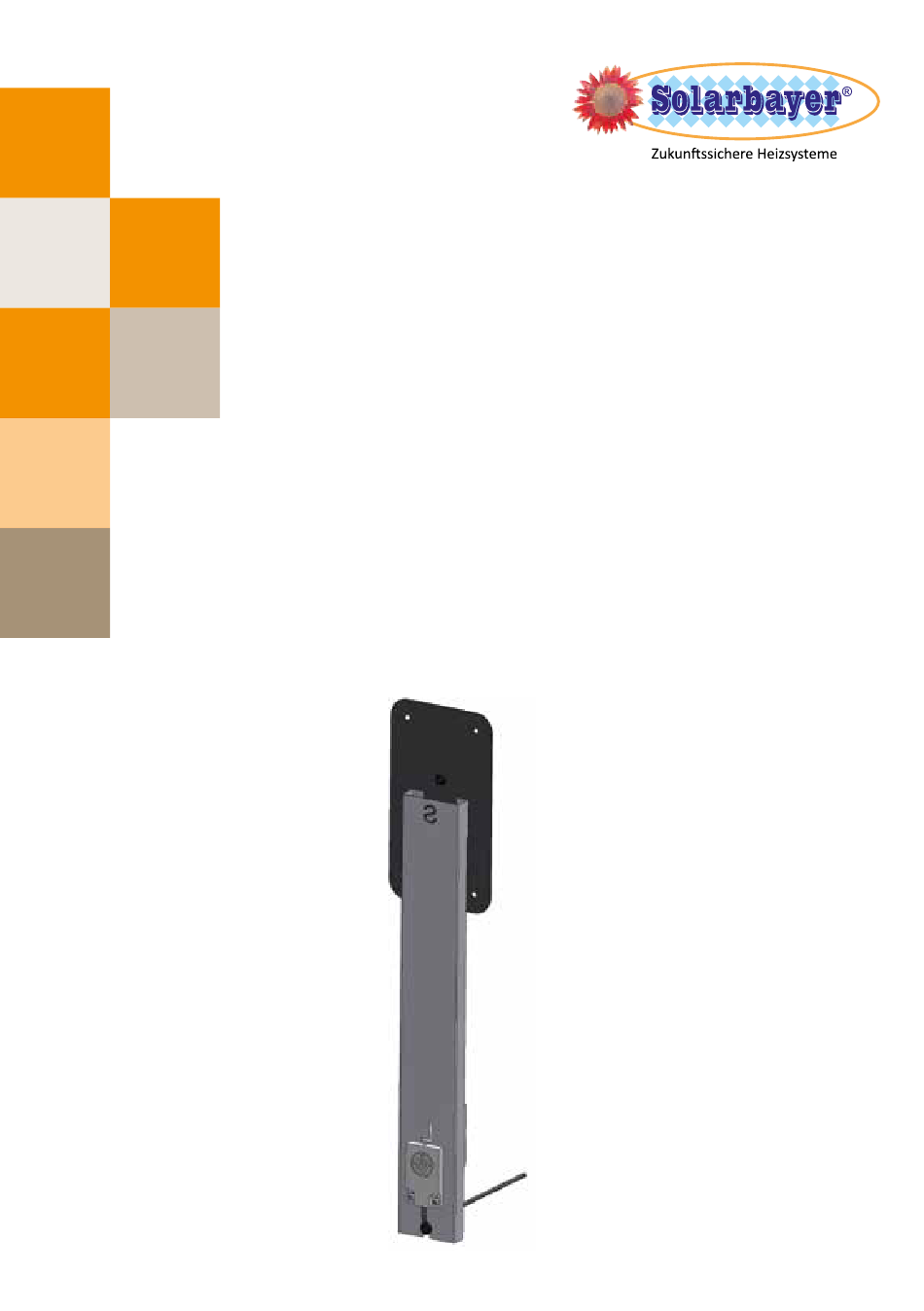

Seite 1 NIVEAUSENSOR-SET Pelletheizung PLT-AC Pelletheizung PLT-AC Compact Montageanleitung Bitte vor Montagebeginn sorgfältig lesen...
Seite 2: Sicherheitsbestimmungen
PLT-AC NIVEAUSENSOR Sicherheitsbestimmungen Danke, dass Sie sich für ein SOLARBAYER-Produkt entschieden haben. Dieses Handbuch ist ein wesentlicher Bestandteil des Produkts und muss dem Benutzer ausgehändigt werden. Bitte lesen Sie sich die Hinweise und Tipps in diesem Handbuch genau durch, da sie wichtige Angaben zur Sicherheit, Verwendung und Wartung der Anlage enthalten.
Seite 3: Inhaltsverzeichnis
1.1 Brennstoff-Hinweise ........................1.2 Warnhinweise zur Montage und Installation ................Komponentenliste ................Installationsanweisungen .............. 3.1 Aufstellungsort ......................... 3.2 Installation des Niveausensor-Sets ..................3.3 Inbetriebnahme ........................Betrieb .................... Elektroschaltbild ................5.1 Elektroschaltbild ........................5.2 Elektroanschluss ........................Alarmcodes ..................© Solarbayer GmbH [224153]...
Seite 4: Sicherheitshinweise
Lesen Sie sich diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie gut wiederzufinden an einem sicheren Ort auf. SOLARBAYER haftet nicht für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen. Um eine optimale Funktion dieses Sets und eine lange Lebensdauer zu gewährleisten, müssen die Installation und die Wartung von qualifiziertem Fachpersonal durchgeführt werden.
Seite 5: Warnhinweise Zur Montage Und Installation
Gesetzliche Vorschriften zum Schutz der Umwelt. • Standards der Berufsverbände. Bei der Montage und Verwendung dieses Sets müssen die im jeweiligen Land und/oder in der Region, in der es installiert wird, geltenden Normen und Vorschriften beachtet werden. © Solarbayer GmbH [224153]...
Seite 6: Komponentenliste
MONTAGEANLEITUNG PLT-AC NIVEAUSENSOR 2. Komponentenliste Abdeckung für die Füllstandssensorhalterung Halterung für Niveausensoren. Elektronische Steuerung. 4. Niveausensor © Solarbayer GmbH [224153]...
Seite 7: Installationsanweisungen
Normen und Gesetzen für diesen Bereich entsprechen, insbesondere denjenigen, die sich auf den Brand- schutz, die Heizräume und die Gebäudesicherheit beziehen. 3.2 Installation des Niveausensor-Sets Befolgen Sie sorgfältig diese Montageanleitung für den korrekten Zusammenbau und die Installation aller Kompo- nenten des Niveausensor-Sets: Elektronische Steuerung Anschlusskabel Elektronisch Steuerung © Solarbayer GmbH [224153]...
Seite 8 Art des Vorratsbehälters, in den er eingebaut werden soll. (siehe „Nummerierung der Komponen- ten“). Die korrekte Montageposition auf der „Halterung für Füllstandssensoren“ ist je nach Art des Vorratsbehälters mit einem „S“ oder einem „L“ gekennzeichnet. © Solarbayer GmbH [224153]...
Seite 9 Vorratsbehälter 370 Vorratsbehälter 560 Achten Sie darauf, dass die LED des Füllstandssensors nach oben zeigt. Nachdem Sie den Sensor an der Seite des Vorratsbehälters angebracht haben, schließen Sie ihn an die elektronische Steuerung an (siehe „Elektroschalt- bild“). © Solarbayer GmbH [224153]...
Seite 10: Inbetriebnahme
Der Füllstandssensor sollte sich in der richtigen Position befinden. Bei der Inbetriebnahme sind folgende Schritte auszuführen: • Vergewissern Sie sich, dass Sie die richtige Art von Brennstoff verwenden (EN 14961-2 Klasse A1 oder höher). • Überprüfen Sie die korrekte Funktionsweise des Pellet-Erkennungssystems. © Solarbayer GmbH [224153]...
Seite 11: Betrieb
Um den Alarmcode E-49 zurückzusetzen und den Kessel wieder in Betrieb zu nehmen, müssen Sie zunächst den Behälter bis zum Füllstand des Sensors mit Pellets auffüllen und anschließend die Taste RESET drücken, um den Alarmcode E-49 zurückzusetzen und den Kessel wieder in Betrieb zu nehmen. © Solarbayer GmbH [224153]...
Seite 12: Elektroschaltbild
MONTAGEANLEITUNG PLT-AC NIVEAUSENSOR 5. Elektroschaltbild 5.1 Elektroschaltbild Elektronische Steuerung des Niveausensor-Sets Elektronische Steuerung PLT-AC © Solarbayer GmbH [224153]...
Seite 14: Alarmcodes
Vorratsbehälter bis zum Sensor mit Pellets auf und drücken Sie die RESET-Taste. Es ist nicht möglich beide Systeme mit dem Saugsystem und Pelletniveausensor Kessel zu verbinden. Es kann entweder das Saug- E-50 miteinander verbunden system oder der Niveausensor angeschlossen werden. © Solarbayer GmbH [224153]...
Seite 16 Telefon +49 (0)8421 93598-0 Telefax +49 (0)8421 93598-29 info@solarbayer.de www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gültig ist die jeweils aktuelle Fassung dieser Montageanleitung auf unserer Homepage www.solarbayer.de...
