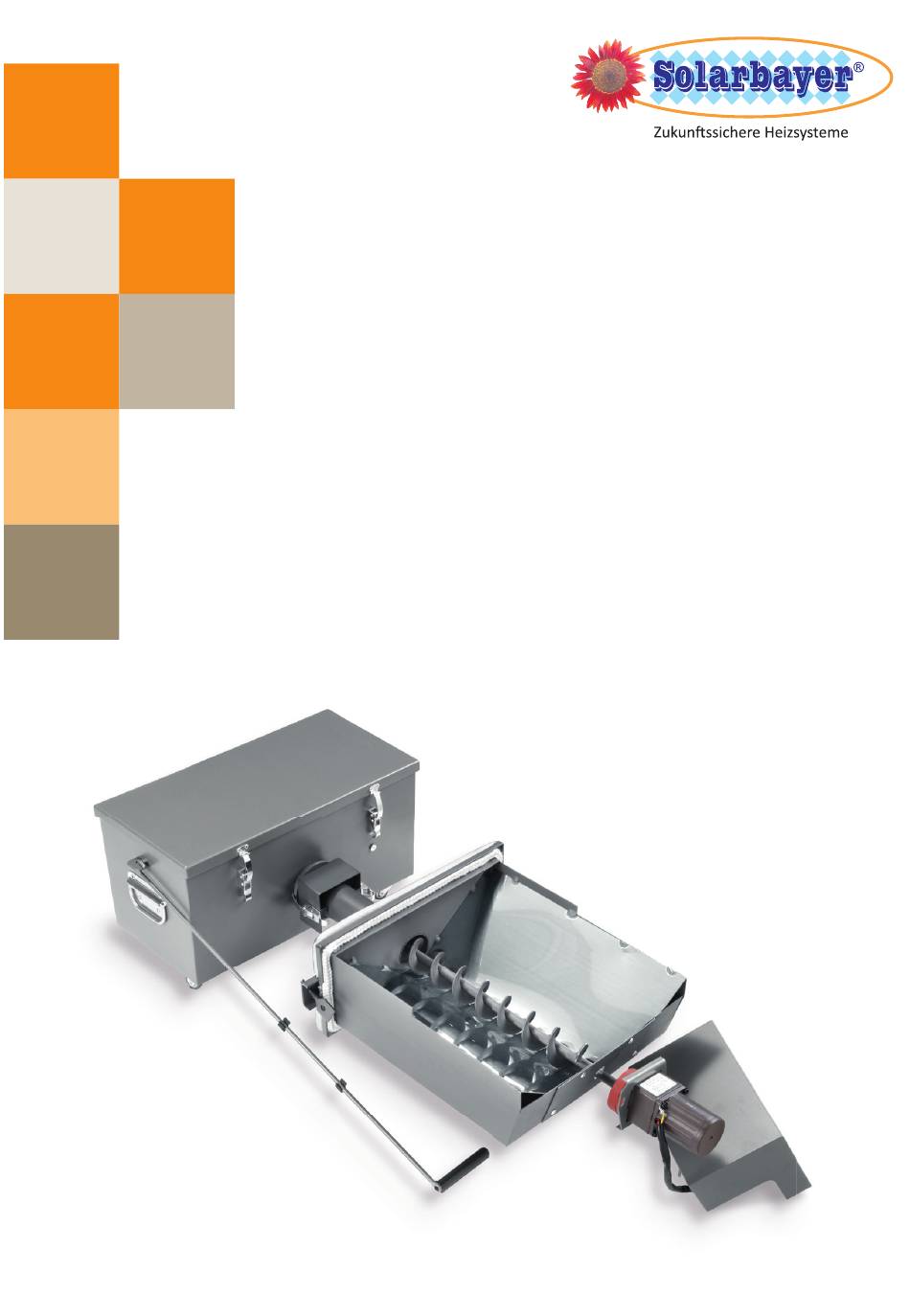

- Seite 1 ASCHEAUSTRAGUNG Pelletheizung PLT-AC Pelletheizung PLT-AC Compact Montageanleitung Bitte vor Montagebeginn sorgfältig lesen...
-
Seite 2: Sicherheitshinweise
PLT-AC ASCHEAUSTRAGUNG Sicherheitshinweise Danke, dass Sie sich für ein SOLARBAYER Produkt entschieden haben. Dieses Handbuch ist ein wesentlicher Bestandteil des Produkts und muss dem Benutzer ausgehändigt werden. Bitte lesen Sie sich die Hinweise und Tipps in diesem Handbuch genau durch, da sie wichtige Angaben zur Sicherheit, Verwendung und Wartung der Anlage enthalten. -
Seite 3: Inhaltsverzeichnis
MONTAGEANLEITUNG PLT-AC ASCHEAUSTRAGUNG Inhaltsverzeichnis Komponenten ................. Installationsanweisungen .............. Betriebs- und Wartungsarbeiten ............ 3.1 Aktivieren der Warnung bei leerem Aschebehälter ..............3.2 Sicherheitshinweise ......................... 3.3 Leeren und Reinigen des Aschebehälters ................. © Solarbayer GmbH [224153]... -
Seite 4: Komponenten
MONTAGEANLEITUNG PLT-AC ASCHEAUSTRAGUNG 1. Komponenten 1. Abdeckung Motor 2. Austragungsmotor 3. Adapterblech inkl. Dichtung 4. Einschubwanne inkl. Austragung 5. Frontblende 6. Aschebehälter/Aschekasten 7. Transportgriff © Solarbayer GmbH [224153]... -
Seite 5: Installationsanweisungen
➌ ➍ Öffnen Sie die Kesseltüren. Nehmen Sie die manuelle Schieben Sie die Einschubwanne (4) der automati- Aschelade heraus. schen Ascheaustragung in den Kessel, setzen Sie die Verschlusshalterung ein und befestigen Sie sie mit den Schrauben. © Solarbayer GmbH [224153]... - Seite 6 Befestigen Sie den Motor, indem Sie den Gleitflansch schraube und stellen Sie dabei sicher, dass die flachen am Motor mit den Schrauben und Unterlegscheiben Seiten beider Wellen übereinstimmen (drehen Sie festschrauben. dazu gegebenenfalls die Schneckenschraube), wie in der Abbildung gezeigt. © Solarbayer GmbH [224153]...
- Seite 7 Schließen Sie den Motor elektrisch an und verbinden Setzen Sie die Frontblende (5) in die Löcher der Kes- Sie das Kabel mit den Klemmen N und 9 der Klemm- selseitenwände ein. leiste des Kessels (J2). (Siehe Schaltplan im Kessel- handbuch). © Solarbayer GmbH [224153]...
- Seite 8 Um die korrekte Funktion des Pelletkessels zu gewährleisten, muss der Deckel des Aschebehälters und die Verbindung zwischen der Einschubwanne zum Kesselkörper abgedichtet sein. Zu diesem Zweck sollten Sie den Zustand der Dichtungen regelmäßig überprüfen und sie durch neue ersetzen, wenn sie verschlissen sind. © Solarbayer GmbH [224153]...
-
Seite 9: Betriebs- Und Wartungsarbeiten
Die Kesselwartung erfordert eine jährliche Reinigung der Einschubwanne. 3.1 Aktivieren der Warnung bei leerem Aschebehälter Der PLT-AC und PLT-AC Compact enthält die Option „Warnung bei leerem Aschebehälter“. Diese Funktion warnt Sie, dass die Ascheschublade voll ist und geleert werden muss. Im „Zustand des Aschebehälters“ Parameter im „Benutzermenü“... -
Seite 10: Leeren Und Reinigen Des Aschebehälters
Sie können den Transportgriff (7) verwenden, um den Entfernen Sie den Deckel mit Hilfe der Verriegelungen Aschebehälter bei ebenem Gelände zu fahren. und leeren Sie die Asche. Setzen Sie den Aschebehäl- ter wieder ein und stellen Sie sicher, dass sie luftdicht verschlossen ist. © Solarbayer GmbH [224153]... - Seite 11 MONTAGEANLEITUNG PLT-AC ASCHEAUSTRAGUNG NOTIZEN © Solarbayer GmbH [224153]...
- Seite 12 Telefon +49 (0)8421 93598-0 Telefax +49 (0)8421 93598-29 info@solarbayer.de www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gültig ist die jeweils aktuelle Fassung dieser Montageanleitung auf unserer Homepage www.solarbayer.de...
