c. Die Umstellung des Herdes auf eine andere Gasart für die Oberflächenbrenner besteht in:
• Dem Austausch der Düsen in den Gasbrennern – die Durchmesser der Düsen für den entsprechen-
den Gas sind in den Tabellen im Teil „Charakteristik der Brenner" angegeben
• Einer entsprechenden Einstellung der Aluminiumhülse im Brennergehäuse- man sollte die Befesti-
gungsschraube an der Hülse abschrauben und sie aus dem Gehäuse heraus- oder in es hineinschie-
ben, bis zur Position, die der Tabelle „Einstellung der Blende des Brenners" entspricht
• Der Regulierung des Mindestzuflusses am Steuerhahn – man sollte die Befestigungsschraube ne-
ben dem Hahn so ab- oder zuschrauben, dass man den Gaszufluss von einer solcher Stärke ein-
stellt, dass die Flamme bei der Änderung der Position des Drehknopfes von dem vollen bis zum
minimalen Zufluss nicht erlischt.
• In der Regulierung des Gaszuflusses am Pilotbrenner
1. Wenn man den Herd von dem Erdgas auf das Propan- oder Propan-Butan-Gas umstellt, sollte man
die Dichtschraube abschrauben, die sich unten am Pilotbrenner befindet und als nächstes die
Düse des Pilotbrenners mit der Eigenschaft 40 abschrauben und die Düse mit der Eigenschaft 20
anschrauben, bis sich ein Widerstand regt. (Für das Propan- und Propan-Butan-Gas wird dieselbe
Schraube verwendet). Als nächstes schraubt man die Dichtschraube an. (Bld 10 Pos. 5). Man zün-
det den Pilotbrenner an. Die Flamme sollte das Thermoelement erwärmen und mit heller Flamme
brennen. Wenn es nicht so ist, sollte die Luftzufuhr mit Hilfe der Abdeckung, die sich im oberen Teil
des Pilotbrenners befindet reguliert werden.
2. wenn man den Herd von dem Propan oder Propan-Butan-Gas auf das Erdgas umstellt, geht man
so vor wie in Punkt „a" mit dem Unterschied, dass man die Düse des Kontrollbrenners mit der
Eigenschaft 20 abschraubt und die Düse mit dem Kennzeichen 40 anschraubt, bis sich ein Wider-
stand regt
1
2
3
Bild 20. Der Bau des Brenners am Beispiel des Brenners 7kW
d.
Die Umstellung des Herdes auf eine andere Gasart für den Backofenbrenner (Der Durchmesser
der Düsen für den entsprechenden Gas ist in den Tabellen im Teil „8.2 Charakteristik der Bren-
ner" angegeben) und besteht in Folgendem:
• Austausch der Düse 1 (Bild 22) im Gasbrenner
• Austausch der Düse 4 (Bild 24) im Pilotbrenner (vorher sollte die Mutter 3 - Bild.22 abgeschraubt

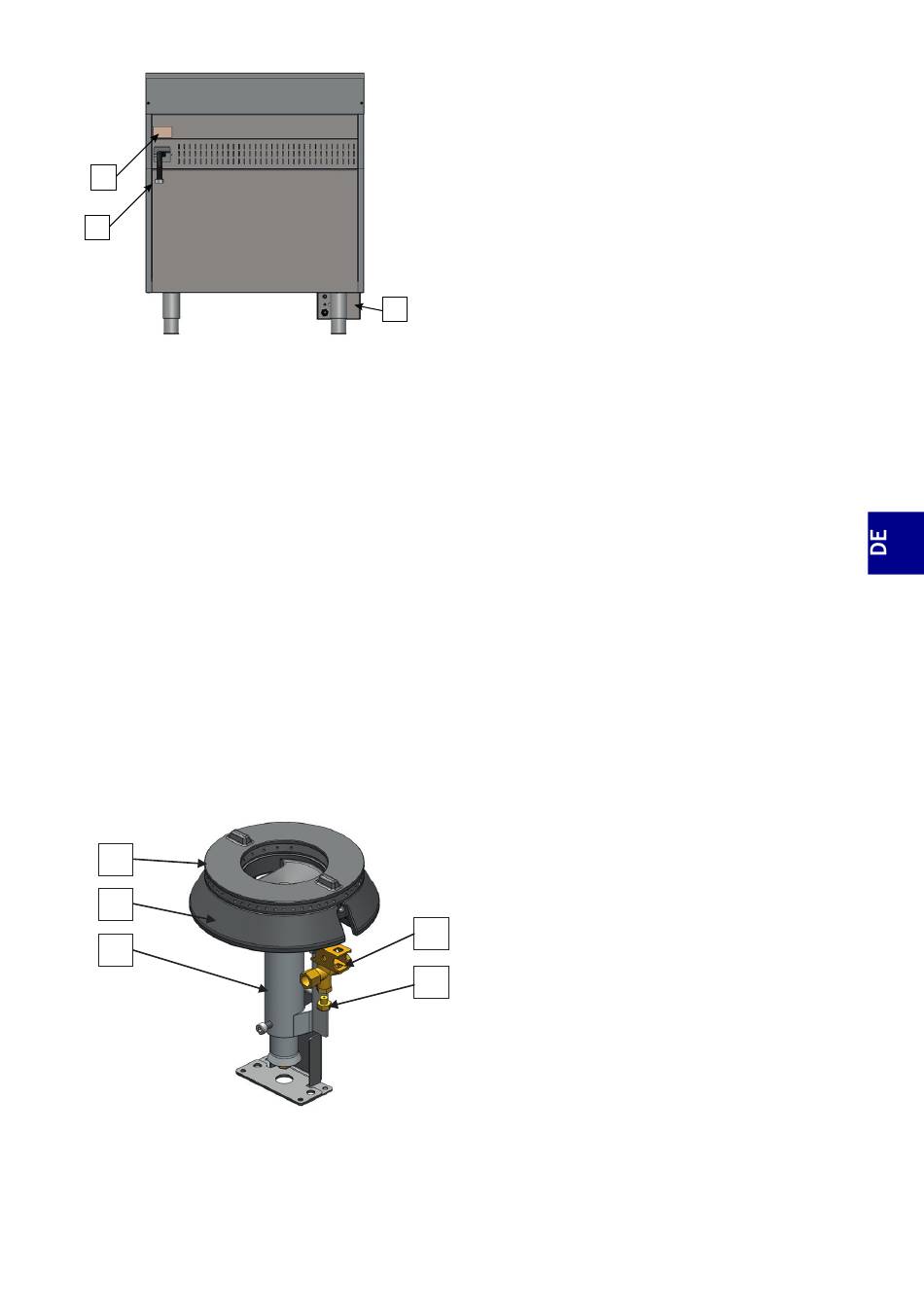

Elemente des hinteren Panels:
1. Leistungsschild
2. Gasanschlüsse
3. Klemmkasten
3
Bild 19. Die Ansicht des Gerätes von hinten.
4
5
1. Krone des Brenners
2. Gehäuse des Brenners
3. Injektor mit Blende
4. Pilotbrenner
5. Dichtschraube
