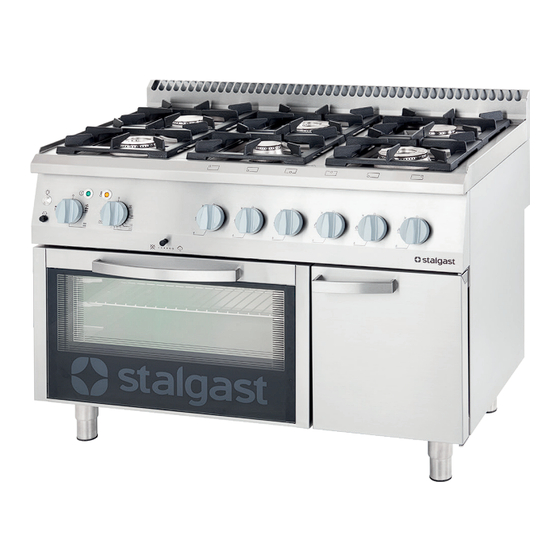

GASHERD ALS TISCHGERÄT+ ELEKTROBACKOFENS
KG-4(*)(**), KG-6(*)(**) + elektrobackofens:
SL33412SE, SL33412SP, SL33422SE, SL33422SP, SL33432SE,
SL33432SP, SL33411SE, SL33411SP, SL33421SE, SL33421SP,
SL33431SE, SL33431SP, SL33612SE, SL33612SP, SL33622SE,
SL33622SP, SL33611SE, SL33611SP, SL33621SE, SL33621SP
Bedienungsanleitung · Anleitung für den Installateur
Die Ziffer zeigt die Anzahl der Brenner an
(*) – die Variante der Brenneranordnung, die die Wärmeleistung bestimmt
(**) – Herdtyp im Hinblick auf die Größe und die Ausstattung
tel.: 22 517 15 75 fax: 22 517 15 77 www.stalgast.com email: stalgast@stalgast.com
Stalgast Radom Sp. z o.o. ul. Staniewicka 5 03-310 Warszawa
v.3-6.2018
Inhaltsverzeichnis
Verwandte Anleitungen für Stalgast KG-6 Serie
Inhaltszusammenfassung für Stalgast KG-6 Serie
- Seite 1 (*) – die Variante der Brenneranordnung, die die Wärmeleistung bestimmt (**) – Herdtyp im Hinblick auf die Größe und die Ausstattung Stalgast Radom Sp. z o.o. ul. Staniewicka 5 03-310 Warszawa tel.: 22 517 15 75 fax: 22 517 15 77 www.stalgast.com email: stalgast@stalgast.com...
- Seite 2 Bild 1 Bild 2 Bild 3 - 4 -...
-
Seite 3: Sicherheitshinweise
Wir danken Ihnen für den Kauf unseres Produkts. Bitte machen Sie sich vor dem ersten Gebrauch genau mit der Bedienungsanleitung bekannt. Das Kopieren der vorliegenden Bedienungsanleitung ohne das Einverständnis des Herstellers ist verboten. Die Bilder und Zeichnungen haben nur einen Überblickscharakter und können sich von dem gekauften Gerät unterscheiden. - Seite 4 schalter) an- und ausschalten und andere elektrische und mechanische Geräte nutzen, die einen elektrischen Funken oder Schlagfunken verursachen • In solchem Falle sollte das Ventil an der Gasflasche bzw. der die Gasinstallation absperrende Hahn sofort verschlossen werden und den Raum lüften, und dann eine Person dazuholen, die zur Entfernung der Ursache befechtigt ist.
- Seite 5 • Man sollte den Minderjährigen, physisch oder psychisch Kranken und in der Beweglichkeit einge- schränkten Personen sowie solchen, die keine entsprechende Erfahrung und Wissen bezüglich des richtigen Nutzens des Gerätes besitzen die Bedienung des Gerätes untersagen. Die oben genannten Personen dürfen das Gerät nur unter Aufsicht einer für die Sicherheit verantwortlichen Person bedie- nen.
-
Seite 6: Technische Daten Des Gerätes
• Die Speisen sollten nur im Geschirr untergebracht werden, das beständig gegen die Wirkung hoher Temperaturen ist. Es ist verboten, andere Behälter (z.B. aus Kunststoffen) zu verwenden und im Backo- fen andere Gegenstände als Lebensmittel und Geschirr zu deren thermischer Bearbeitung unterzubrin- gen. -
Seite 7: Die Bedienung Des Gerätes
9715130 9715230 9715330 9716130 9716230 9716330 9717130 9717230 SL33612SE, SL33612SP, SL33611SE, SL33622SE, SL33622SP, SL33621SE, 9718130 9718230 SL33611SP SL33621SP Bild 5. Die Lage der Oberflächen-Brenner im 6-Brenner-Herd (schematisch) Technische Daten des Elektrobackofens Die Leistung der Abmessungen Gasherd- Größe des Heizelemente Spannungsvers Stromkabel des Backofens Modell... - Seite 8 4.1. Der Herd • Vor der Benutzung des Herdes auf die richtige Anordnung der oberen Teile des Brenners achten (Brennersockel und Flammenteiler). Richtig ist der Flammenteiler dann angelegt, wenn der Spannstift auf der Basis-Oberfläche des Brennersockels mit dem Ausschnitt zusammenpasst, der sich am Rand des Flammenteilers befindet.
- Seite 9 • Den eingedrückten Drehknopf in die Lage „Pilotbrenner“ wie auf dem Bild 7 (gegen den Uhrzeigersinn) umdrehen Bild 7. Die Einstellung des Drehknopfes bei der nur der Pilotbrenner durch das Gas versorgt wird. • Das Gas an dem „Pilotbrenner“ mit Hilfe eines zuvor vorbereiteten Streichholzes oder Zündgerätes anzünden und den eingedrückten Drehknopf 20 Sekunden lang halten (d.i.
- Seite 10 4.2.Die Bedienung des Backofens Zur Bedienung des Backofens dienen zwei Drehknöpfe auf der linken Seite des Steuerungspa- nels. • Der linke Drehknopf für die Auswahl der Funktionsart (Bild 11/Bild 12, Pos. 3 je nach dem Modell des Herdes) auf dem Steuerungspanel des Backofens sollte in die Position 1, 2 oder 3 gedreht werden (das grüne Signallämpchen wird aktiviert) (Bild 11/Bild 12, Pos.2).
-
Seite 11: Wartung
Die Kennzeichnungen des Backofens, mit statischer Hitzefunktion (Bild 12) bei den Modellen SL33411SE, SL33411SP, SL33421SE, SL33421SP, SL33431SE, SL33431SP, SL33611SE, SL33611SP, SL33621SE, SL33621SP: Position 1 – der Backofen wird mit Hilfe des oberen Heizelements erhitzt Position 2 – der Backofen wird mit Hilfe des unteren Heizelements erhitzt Position 3 –... -
Seite 12: Entsorgung Von Altgeräten
Einmal im Monat sollte geprüft werden, ob der Zustand der Gasinstallaton oder der elektrischen Installation richtig ist (der Zustand der Drehknöpfe, der Brenner, der (Gas-) Austrittabsicherungen u.ä.) Einmal im Jahr sollte vom Service der Grad der Abnutzung des Gerätes geprüft werden und eventuelle Fehlfunktionen seiner Elemente und Teile entdeckt werden. -
Seite 13: Installation - Der Für Den Installateur Bestimmte Teil
INSTALLATION – DER FÜR DEN INSTALLATEUR BESTIMMTE TEIL 8.1. Technische Daten des Gerätes Die Herde können an die Versorgung mit folgenden Gas-Brennstoffen bei den festgelegten Drucken angepasst werden. - Gasgruppe 2 Gruppe E (20mbar) – methanreiches Erdgas (G20) -Gasfamilie 2 Gruppe H (20mbar) –... - Seite 14 Die Wärmeleistung des Brenners: 3,5 kW thermischer Wirkungsgrad: >50% Durchmesser der Schätzungsweiser Gasart Nenndruck (mbar) Düse (mm) Gasverbrauch 3B/P (G30) 0,90 0,28kg/h 3(B/P)P (G30/31) 28-30/37 0,90 0,28/0,27kg/h 3B/P (G30) 0,90 0,28kg/h Flüssiggas 3P (G31) 0,90 0,27kg/h 3B/P (G30) 0,80 0,28kg/h 3P (G31) 0,85 0,27kg/h...
- Seite 15 Die Wärmeleistung des Brenners: 9 kW thermischer Wirkungsgrad: >50% Durchmesser der Schätzungsweiser Gasart Nenndruck (mbar) Düse (mm) Gasverbrauch 2Lw (G27) 2,60 1,04m 2E/2L (G20←→G25) 20-25 2,25 1,04m Erdgas 2E (G20) 2,25 0,94m 2H (G20) 2,25 0,94m 2H (G20) 2,10 0,94m 3B/P (G30) 1,40 0,71kg/h...
-
Seite 16: Installation
Anbringen der Abdeckung des Brenners Wärmeleistung Anbringen Der Gasdruck des Benners Luftabdeckung Gasart (mbar) (kW) (mm) H = 16 H = 14 H = 14 H = 14 H = 14 H = 12 H = 12 H = 12 H = 16 H = 14 H = 14... - Seite 17 Schränke u.ä. verstellen). Beim Aufstellen des Herdes an der Raumwand sollte der minimale Abstand der folgende sein: • Von einer nicht brennbaren Wand je nach der Aufstellmöglichkeit, • Von der geschützten brennbaren Wand, d.i. der Wand aus leicht brennbaren Materialien, die aber verputzt oder auf ähnliche Weise abgesichert ist –...
- Seite 18 Elemente des hinteren Panels: Leistungsschild Gasanschlüsse Klemmkasten Äquipotential-Schraube Bild 15. Ansicht von hinten. c. Die Anpassung des Herdes an eine andere Gasart besteht in: • In dem Austausch der Düsen in den Gasbrennern – die Durchmesser der Düsen für das entsprechende Gas sind in den Tabellen im Teil „Charakteristik der Brenner“...
- Seite 19 Krone des Brenners Gehäuse des Brenners Injektor mit Blende Pilotflammenbrenner Dichtschraube Bild 16. Der Aufbau des Brenners am Beispiel des Brenners 7kW. Achtung! Nach der Umstellung des Herdes auf eine andere Gasart sollten die den Düsen beigefügten Aufkleber, die die Gasart bezeichnen an den Leistungsschild und die Garantiekarte aufgeklebt werden Beispiel: Der Herd für die Verbrennung des Propan-Butan-Gases wird auf die Verbrennung des Erdgases umgestellt.
- Seite 20 • Das Gerät sollte unbedingt an die Potentialausgleichsanlage mit Hilfe einer Potentialausgleichsschraube (Bild 15, Pos.4), die sich unter dem Gerät neben dem Anschlusskasten befindet angeschlossen werden Sie ist mit folgendem Symbol gekennzeichnet: Das Stromkabel sollte ein biegsames, ölbeständiges Kabel mit der Erdungsader und mit einer Polychloropren-Hülle sein –...
