Inhaltszusammenfassung für Stalgast KGPG-4 serie
- Seite 2 Rys. 1 / Bild. 1 / Fig. 1 / Obr. 1 Rys. 2 / Bild. 2 / Fig. 2 / Obr. 2 Rys. 3 / Bild. 3 / Fig. 3 / Obr. 3 - 2 -...
-
Seite 21: Sicherheitshinweise
Wir danken Ihnen für den Kauf unseres Produkts. Bitte machen Sie sich vor dem ersten Gebrauch genau mit der Bedienungsanleitung bekannt. Das Kopieren der vorliegenden Bedienungsanleitung ohne das Einverständnis des Herstellers ist verboten. Die Bilder und Zeichnungen haben nur einen Überblickscharakter und können sich von dem gekauften Gerät unterscheiden. - Seite 22 • Bei der Entzündung des austretenden Gases sollte man sofort den Gaszufluss, mit Hilfe eines abschper- renden Ventils verschließen. • Im Falle der Entzündung des aus einem undichten Ventil der Gasflasche austretenden Gases sollte man: - eine nasse Decke auf die Flasche werfen, um die Flasche zu kühlen und das Ventil an der Flasche verschließen.
-
Seite 23: Technische Daten
• Das Geschirr nicht unmittelbar auf die Brenner aufstellen (den Herdrost wie auf Bild 1 anwenden). • Man darf nicht zum Aufwärmen ein anderes Geschirr als das dafür vorgesehene verwenden. Die Ver- wendung unangemessenen Geschirrs (z.B. aus Kunststoff) ist brandgefährlich. •... - Seite 24 Herdmodell Abmessungen Im Herd montierte Die Lage der Gesamtleistung [mm] Brenner [kW] Brenner [kW] SL33410TE 3,5 + 2 x 5 + 7 20,5 SL33410TP SL33420TE 800x700x250 3,5 + 5 + 2 x 7 Bild 6 22,5 (Bild 3a) SL33420TP SL33430TE 2 x 5 + 2 x 7 SL33430TP SL33610TE...

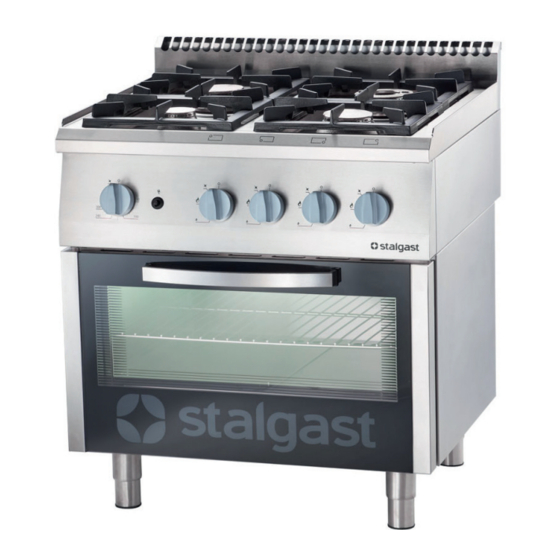

- Seite 25 3.2. Gasherd mit Gasbackofen Die Ausstattung des Gerätes (Seite 2): 1 - Steuerungspanel, 2 - Der Knopf des Gaszünders des Backofens, 3 - Der Drehknopf zur Steuerung des Backofenbrenners, 4 - Die Drehknöpfe zur Steuerung der Oberflächenbrenner des Herdes, 5 - Die Brenner, 6 - Backofentür, 7 - Schranktür (Modelle SL33613SE,SL33613SP, SL33623SE, SL33623SP) Technische Daten der Herdbrenner (Oberflächenbrenner) Herdmodell Abmessungen...
-
Seite 26: Die Bedienung Des Gerätes
9710110 9710210 9710310 9710130 9710230 9710330 9711110 9711210 SL33613SE, SL33613SP SL33623SE, SL33623SP 9711130 9711230 Bild 9. Die Anordnung der Brenner in einem Sechs-Brenner-Herd (schematisch) DIE BEDIENUNG DES GERÄTES Vor dem Einschalten des Gerätes vergewissern, ob es richtig installiert wurde, ob sein technischer Zustand eine sichere Nutzung erlaubt. - Seite 27 Bild 10. Die Einstellung des Drehknopfes bei welcher ein völliges Abschneiden des Gaszuflusses zu dem Brenner stattfindet • Das Ventil an der Propan-Butan-Fasche öffnen, die mit dem Reduzierventil für den Propan-Butan-Gas ausgestattet ist (nur für Herde die an den Betrieb mit dem Propan-Butan-Gas angepasst sind) •...
- Seite 28 Bild 13. Einstellung des Drehknopfes bei der der Brenner mit minimaler Leistung funktioniert (etwa 1/3 der Maximalleistung). • Wenn der Brenner momentan nicht benutzt wird, sollte der ihn steuernde Drehknopf in die Position „Pilotbrenner“ gedreht werden (Bild 11). • Nach dem Beenden der Arbeit des Brenners, den Gaszufluss durch das Umdrehen des Drehknopfes (im Uhrzeigersinn) in die Position „geschlossen“...
-
Seite 29: Wartung Und Reinigung
Bild 16. Der Knopf des Zündapparats des Backofenbrenners. • Wenn aus irgendwelchen Gründen der Pilotbrenner nicht mit Hilfe des Zündapparates angezündet werden kann, kann man die Pilotflamme mit Hilfe eines Feuerzeugs anzünden. Nach dem Wegschieben der Blende (Bild 17, Pos.1), das Feuerzeug in die Öfnung (Bild 17, Pos.2) etwa 8 cm tief hineinschieben und den Knopf zur Auslösung des Zündfunkens drücken. -
Seite 30: Entsorgung Von Altgeräten
Einmal im Monat sollte man prüfen, ob der Zustand der Gasinstallation des Gerätes richtig ist (der Zustand der Drehknöpfe, der Brenner, der Gasaustrittssicherungen u.ä.). Einmal im Jahr sollte man Einmal im Jahr sollte vom Service der Grad der Abnutzung des Gerätes geprüft werden und eventuelle Fehlfunktionen seiner Elemente und Teile entdeckt werden. - Seite 31 - Gasgruppe 2 Gruppe E (20mbar) – methanreiches Erdgas (G20) -Gasfamilie 2 Gruppe H (20mbar) – methanreiches Erdgas (G20) -Gasgruppe 2 Gruppe L (20mbar) – stickstoffreiches Erdgas (G27) -Gasfamilie 2 Gruppe E/L (20mbar) – Erdgas/stickstoffreiches Erdgas (G20←→G25) 3B/P -Gasfamilie 3 Gruppe B/P (30mbar) –...
- Seite 32 Die Wärmeleistung des Brenners: 5 kW thermischer Wirkungsgrad: >50% Durchmesser der Schätzungsweiser Gasart Nenndruck (mbar) Düse (mm) Gasverbrauch 2Lw (G27) 1,85 0,58 20-25 1,65 2E+ (G20←→G25) 0,58m Erdgas 2E (G20) 1,65 0,52m 2H (G20) 1,65 0,52m 2H (G20) 1,50 0,52m 3B/P (G30) 1,10 0,39kg/h...
- Seite 33 Die Wärmeleistung des Pilotbrenners: 140W Durchmesser der Durchmesser der Düse Gasart Nenndruck (mbar) Düse (mm) für den Backofen (mm) 2Lw (G27) 0,40 0,41 20-25 0,40 0,41 2E+ (G20←→G25) Erdgas 2E (G20) 0,40 0,41 2H (G20) 0,40 0,41 2H (G20) 0,40 0,41 3B/P (G30) 0,20...
-
Seite 34: Installation
Anbringen der Abdeckung des Brenners Wärmeleistung Anbringen Der Gasdruck des Benners Gasart Luftabdeckung (mm) (mbar) (kW) H = 16 H = 14 H = 14 H = 14 H = 14 H = 12 H = 12 H = 12 H = 16 H = 14 H = 14... - Seite 35 • Die an die Verbrennung des Propan-Butan-Gases angepassten Herde können nicht unterhalb der Ebene des Grundes (z.B. im Keller) installiert werden. • Die Temperatur der Räume, in denen die Flaschen montiert werden darf nicht 35oC überschreiten. Bei Bedarf kann der Herd mit Hilfe der verstellbaren Füße wie auf dem Bild 18 ausnivelliert werden (der Bereich für die Verstellung -20 bis 40mm) Bild 18.
- Seite 36 Die Umstellung des Herdes auf eine andere Gasart für die Oberflächenbrenner besteht in: • Dem Austausch der Düsen in den Gasbrennern – die Durchmesser der Düsen für den entsprechenden Gas sind in den Tabellen im Teil „Charakteristik der Brenner” angegeben •...
- Seite 37 1. Die unteren Platten der Backofenkammer 2. Die Frontabdeckung des Backofenbrenners 3. Backofentür Bild 21. Elemente der Ausstattung 1. Düse des Backofenbrenners 2. Mutter 3. Düse des Pilotbrenners Bild 22. Gasinstallation des Backofens Bild 23. Die Luftabdeckung des Bild 24 Backofenbrenners (1-besteht aus zwei mit Schrauben zusammengeschraubten Blechen) Achtung! Nach der Umstellung des Herdes auf eine andere Gasart sollten die den Düsen...
-
Seite 38: Liste Der Ersatzteile
Beispiel: Der Herd für die Verbrennung des Propan-Butan-Gases wird auf die Verbrennung des Erdgases umgestellt. Nach der Beendung der Umstellung klebt man die den Düsen beigefügten Aufkleber G20 2E (20mbar) auf den Leistungsschild auf (Bild 19, Pos. 1, Bild 25), das sich am Herd und auf der Garantiekarte befindet Gerätemodell Katalog-Code Seriennummer –... - Seite 125 - 125 -...
