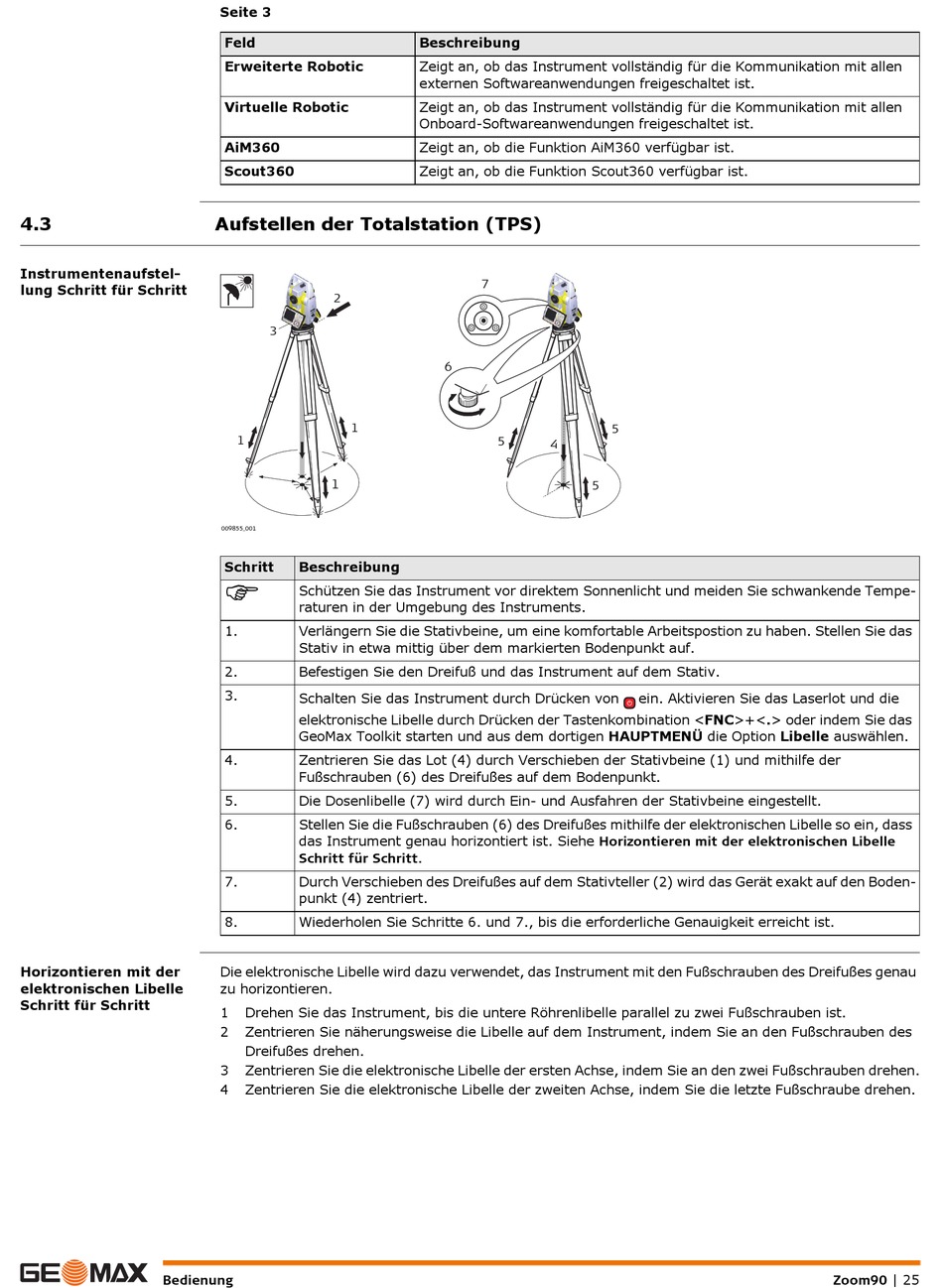

Aufstellen der Totalstation (TPS)
1
009855_001
Schritt Beschreibung

Schützen Sie das Instrument vor direktem Sonnenlicht und meiden Sie schwankende Tempe-
raturen in der Umgebung des Instruments.
1. Verlängern Sie die Stativbeine, um eine komfortable Arbeitspostion zu haben. Stellen Sie das
Stativ in etwa mittig über dem markierten Bodenpunkt auf.
2. Befestigen Sie den Dreifuß und das Instrument auf dem Stativ.
3.
Schalten Sie das Instrument durch Drücken von
elektronische Libelle durch Drücken der Tastenkombination <FNC>+<.> oder indem Sie das
GeoMax Toolkit starten und aus dem dortigen HAUPTMENÜ die Option Libelle auswählen.
4. Zentrieren Sie das Lot (4) durch Verschieben der Stativbeine (1) und mithilfe der
Fußschrauben (6) des Dreifußes auf dem Bodenpunkt.
5. Die Dosenlibelle (7) wird durch Ein- und Ausfahren der Stativbeine eingestellt.
6. Stellen Sie die Fußschrauben (6) des Dreifußes mithilfe der elektronischen Libelle so ein, dass
das Instrument genau horizontiert ist. Siehe Horizontieren mit der elektronischen Libelle
Schritt für Schritt.
7. Durch Verschieben des Dreifußes auf dem Stativteller (2) wird das Gerät exakt auf den Boden-
punkt (4) zentriert.
8. Wiederholen Sie Schritte 6. und 7., bis die erforderliche Genauigkeit erreicht ist.
Die elektronische Libelle wird dazu verwendet, das Instrument mit den Fußschrauben des Dreifußes genau
zu horizontieren.
1 Drehen Sie das Instrument, bis die untere Röhrenlibelle parallel zu zwei Fußschrauben ist.
2 Zentrieren Sie näherungsweise die Libelle auf dem Instrument, indem Sie an den Fußschrauben des
Dreifußes drehen.
3 Zentrieren Sie die elektronische Libelle der ersten Achse, indem Sie an den zwei Fußschrauben drehen.
4 Zentrieren Sie die elektronische Libelle der zweiten Achse, indem Sie die letzte Fußschraube drehen.
Beschreibung
Zeigt an, ob das Instrument vollständig für die Kommunikation mit allen
externen Softwareanwendungen freigeschaltet ist.
Zeigt an, ob das Instrument vollständig für die Kommunikation mit allen
Onboard-Softwareanwendungen freigeschaltet ist.
Zeigt an, ob die Funktion AiM360 verfügbar ist.
Zeigt an, ob die Funktion Scout360 verfügbar ist.
