4
Inbetriebnahme, Betrieb
4.1
Funktion
Der Digitale Temperatur-Transmitter DTT ist ein universeller, via PC konfigurierbarer Messumformer für
Thermoelemente. Das Gerät wandelt eine Thermospannung um in ein proportionales Stromsignal von 4...20 mA.
Dabei werden die Sensoren permanent auf ihre einwandfreie Funktion überwacht.
Der Temperatur-Transmitter erfüllt die Anforderungen an:
- Explosionsschutz (je nach Version)
- Elektromagnetische Verträglichkeit nach NAMUR-Empfehlung NE21
- Signalisierung am Analogausgang nach NAMUR-Empfehlung NE43
- Fühlerbruchsignalisierung nach NAMUR-Empfehlung NE89 (Korrosionsüberwachung Sensoranschluss)
4.2 Vor der Montage
- Überprüfen Sie, ob ein komplett montierter DTT-Transmitter geliefert wurde.
- Untersuchen Sie den Transmitter auf eventuell entstandene Transportschäden. Wenn
i
solche Schäden vorhanden sind, teilen Sie dies dem Transportunternehmen und Lieferanten
unverzüglich mit.
- Bewahren Sie die Verpackung auf, da sie bei einem Transport einen optimalen Schutz bietet.
- Achten Sie darauf, dass die Anschlusskontakte nicht beschädigt werden.

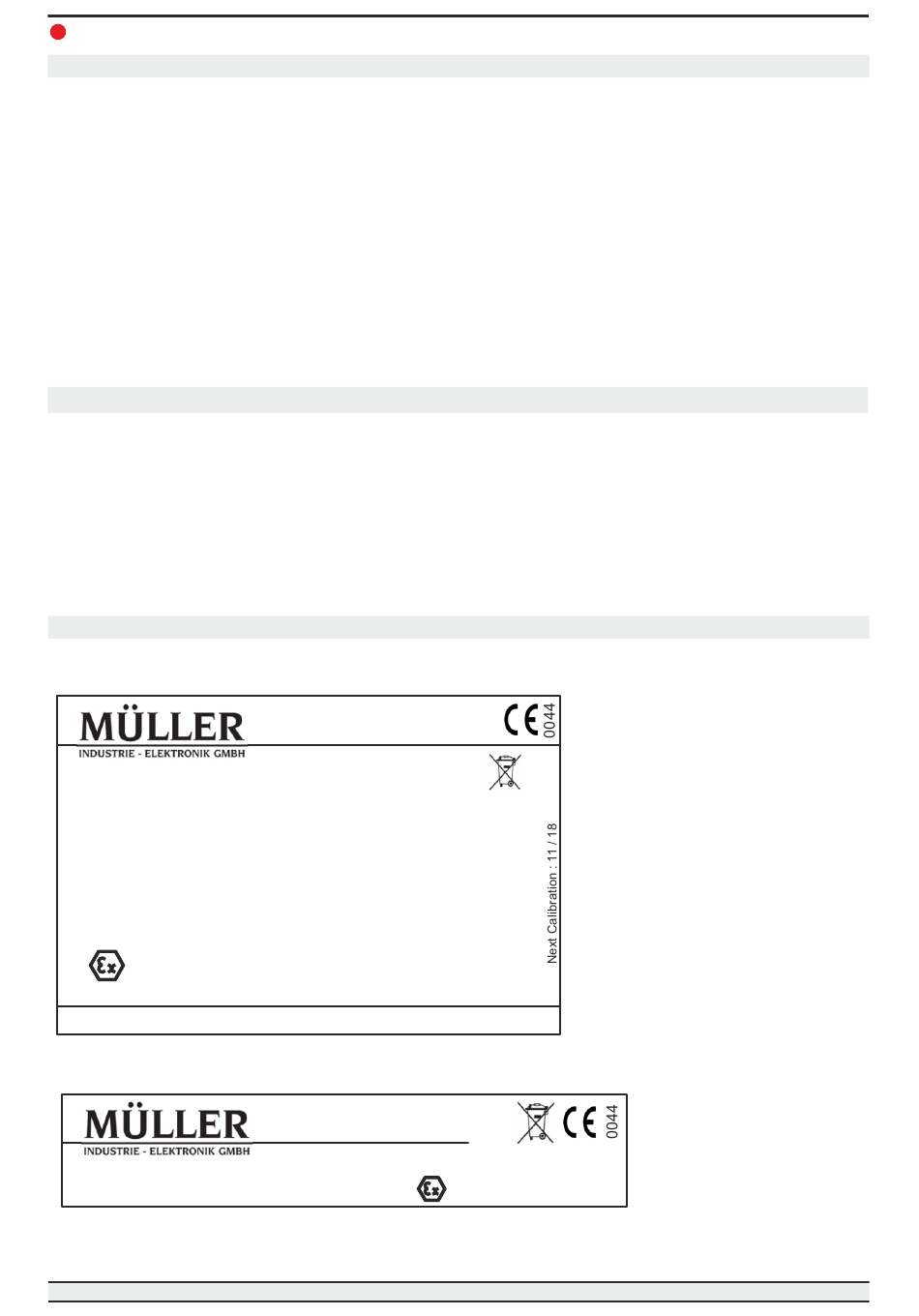

4.3
Typenschilder (Beispiel)
Schienenversion DY11XXXXX
Tel.: +49 5032 /9672-0
Input : Pt 100 DIN (3 w)
Range : 0...150 °C PN.: 1A00KOR7U3B
Output : 4...20 mA
Tamb: -40...85/70/55 °C / T4/T5/T6
Tamb: 550/650/750 mW / -40...85/70/40 °C
Supply : 10...35 VDC
BVS 18 ATEX E012X
II 2(1)G Ex ia [ia Ga] IIC T6...T4 Gb
II 2(1)D Ex ia [ia Da] IIIC T135 °C Db
Müller Industrie-Elektronik GmbH - D-31535 Neustadt
Kopfversion DY00XXXXX
Tel.: ++49 5032 /9672-0
2017-11
DC 10...35 V
31535 Neustadt am Rübenberge
Digitaler Temperatur-Transmitter
Art.Nr.: 600-00548
Made in Germany
SN.: 0000.11/17-1.0- 000
DTT - DY0000001
Art.Nr.: 600-00999
SN.: 1A00KOR7U3B
Next Cal.: 11 / 18
BVS 18 ATEX E012X
Tamb: -40...85/70/55 °C / T4/T5/T6
Tamb: 550/650/750 mW / -40...85/70/40 °C
DY11XXX01
Date : 2017-11
Made in Germany
II 1G Ex ia IIC T6...T4 Ga
II 1D Ex ia IIIC T135 °C Da
Seite-7
Art.Nr.: Artikelnummer
SN
: Seriennummer
PN
: Teilenummer
Die hier abgebildeten
i
Typenschilder können
aufgrund kurzfristiger
Änderungen von der
endgültigen Form
abweichen.
Hinweis:
Ex-Kennzeichnung und
Typenkodierung sind
immer enthalten.
DTT-M
