4
Inbetriebnahme, Betrieb (Fortsetzung)
4.4.2
Erdung (Fortsetzung)

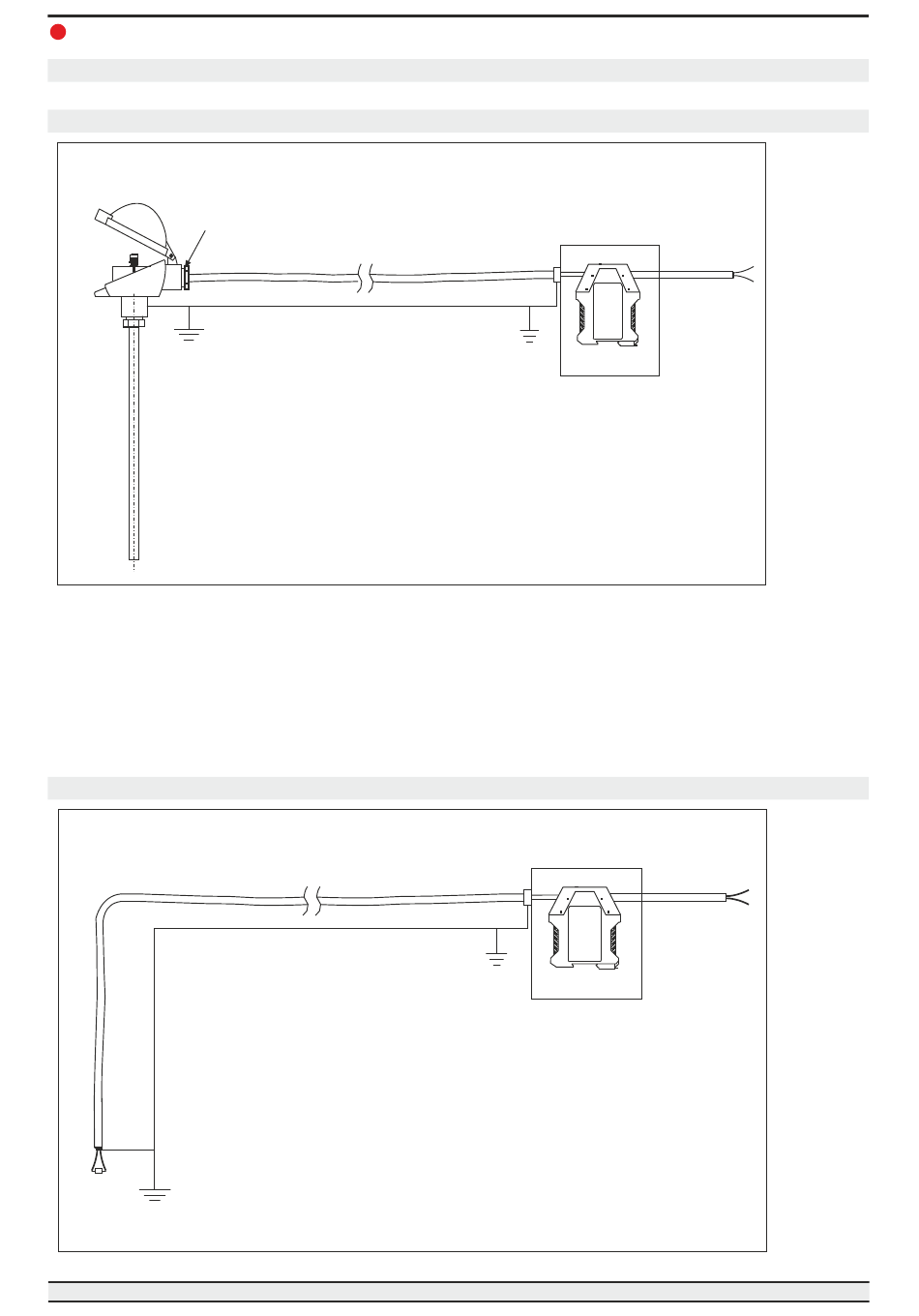

Erdung DTT Kopfversion abgeschirmt
Anschlusskopf BSZ
Schirm geerdet
geerdet
Schutzrohr
mit Sensor
Bitte beachten:
In Anwendungen mit erhöhten EMV-Anforderungen empfiehlt sich, besonders in Verbindung mit langen
Zuleitungen zum Sensor, der Einsatz einer geschirmten Leitung zwischen DTT-Transmitter und Sensor. Siehe
Abbildungen auf dieser Seite.
Bei der Schienenversion und Zuleitungslängen über 30m ist eine geschirmte Leitung zwingend erforderlich.
Erdung DTT Schienenversion abgeschirmt
Sensor
Schirm geerdet
Digitaler Temperatur-Transmitter
Sensorleitung
Potentialausgleich
Sensorleitung
Potentialausgleich
Feldgehäuse/
Schaltschrank
DTT
geerdet
Feldgehäuse/
Schaltschrank
DTT
geerdet
Seite-11
DTT-M
