5
Elektrischer Anschluss (Fortsetzung)
5.3
Hilfsenergie
Hilfsenergie, 4...20 mA-Stromschleife
Der DTT ist ein in 2-Leiter gespeister Digitaler Temperatur-Transmitter und kann je nach Ausführung mit
unterschiedlicher Hilfsenergie versorgt werden.
Empfehlung bei Verwendung von Litzenadern:
- Verwenden Sie Crimpkontakte.
Bitte beachten:
- Der integrierte Verpolungsschutz (verpolte Spannung an den Klemmen + und -) verhindert die Zerstörung des
Geräts.
5.4
Maximale Werte
DTT DYXXXXXX0 DC 35 V
DTT DYXXXXX01 DC 30 V
Minimale Klemmenspannung
DC 10 V
Bitte beachten:
- Die Bürde darf nicht zu groß sein, da sonst die Klemmenspannung am Gerät bei höheren Strömen zu klein wird.

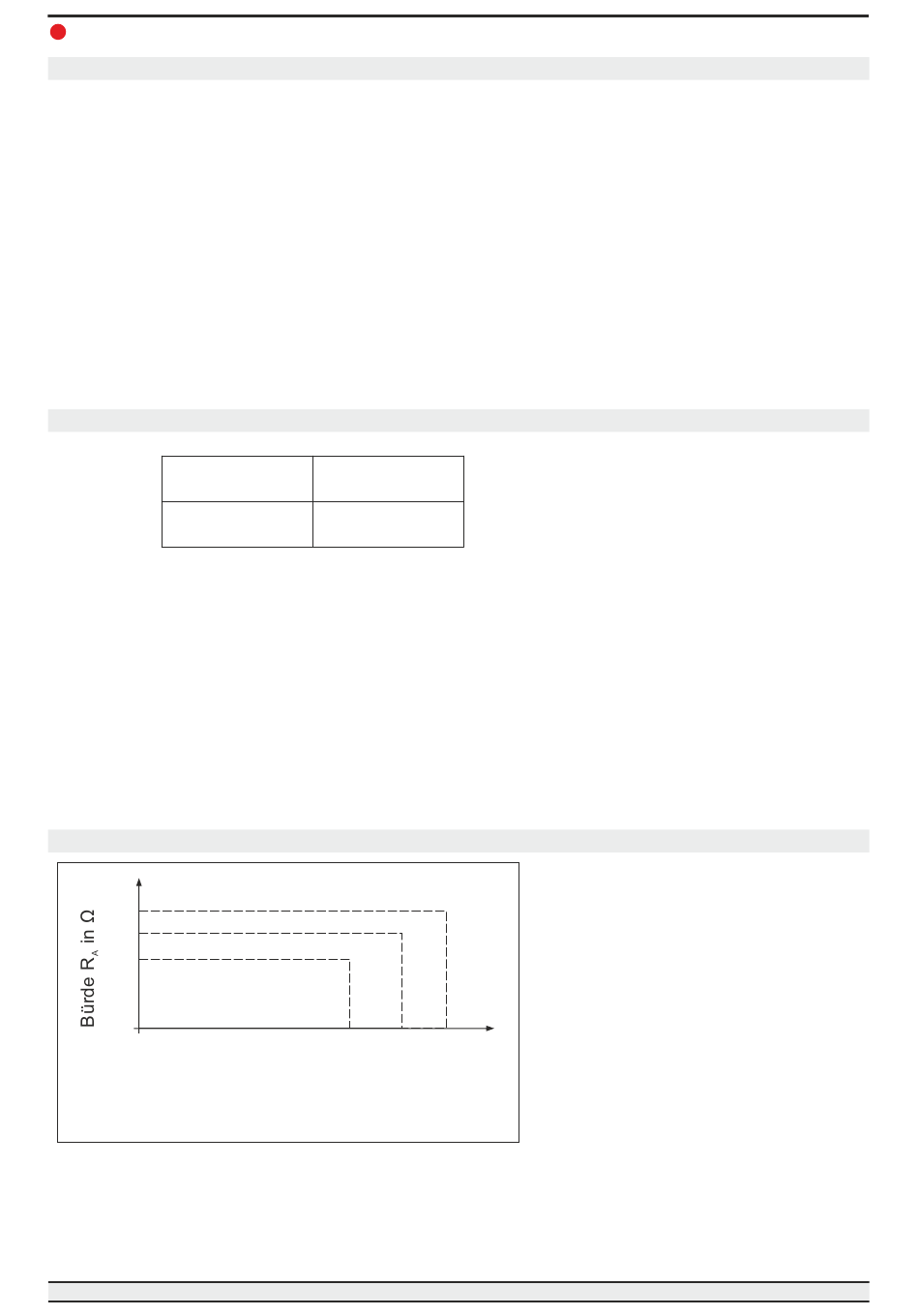

5.5
Bürdendiagram
1163
930
651
0
10
0
Min. Spannung
Digitaler Temperatur-Transmitter
24
30
Ex-Geräte Nicht-Ex-
Betriebs-
spannung
Hilfsenergie U in V
B
Maximal zulässige Bürde in Abhängigkeit der
Speisespannung.
Hilfsenergie U :
Bürde R :
A
35
Geräte
Ex-relevante Anschlusswerte siehe Kapitel
Technische Daten, S. 25 - 26
Seite-14
DC 10...35 V
B
R ≤ (U - 10 V) / 0,0215 A
a
B
mit R in Ω und U in V
A
B
DTT-M
