5
Elektrischer Anschluss (Fortsetzung)
5.6

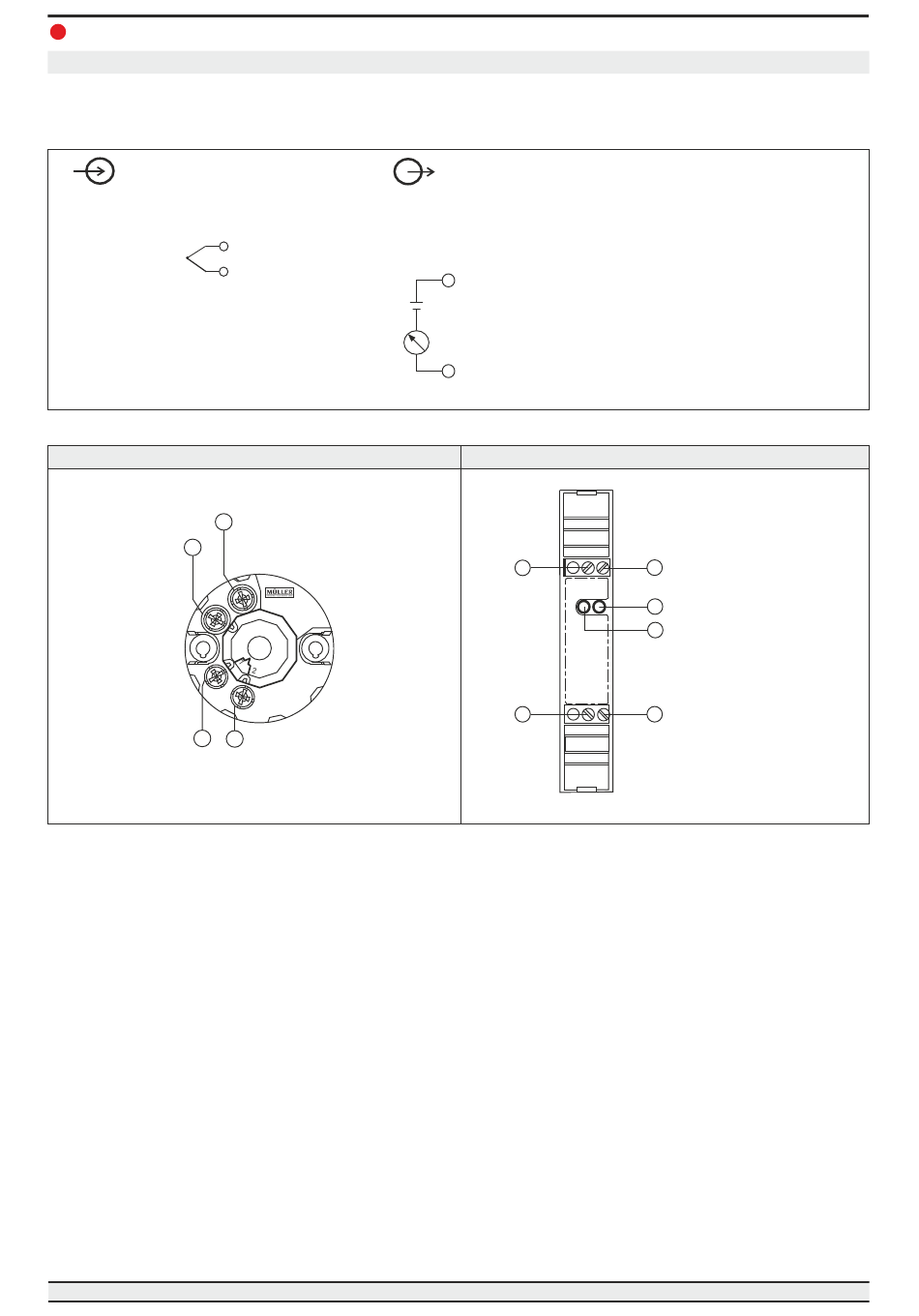

Belegung der Anschlussklemmen
Eingang
Thermoelemente
+
1
2
-
DTT Kopfversion
+
-
1
Thermoelemente
Möglich ist der Anschluss für ein Thermoelement in 2-Leiter-Anschlussschaltung. Der DTT Transmitter verwendet
immer die interne Vergleichsstelle.
i
Sicherheitstechnische Maximalwerte für den Anschluss der Spannungsversorgung und der Sensoren
siehe Technische Daten, S. 20 - 21
Digitaler Temperatur-Transmitter
Ausgang
4...20 mA-Schleife
+
-
2
+
+
-
mA
-
mA - +
-
1
Seite-15
DTT Schienenversion
+
+
Anschluss
Programmiereinheit
-
2
1 2
DTT-M
