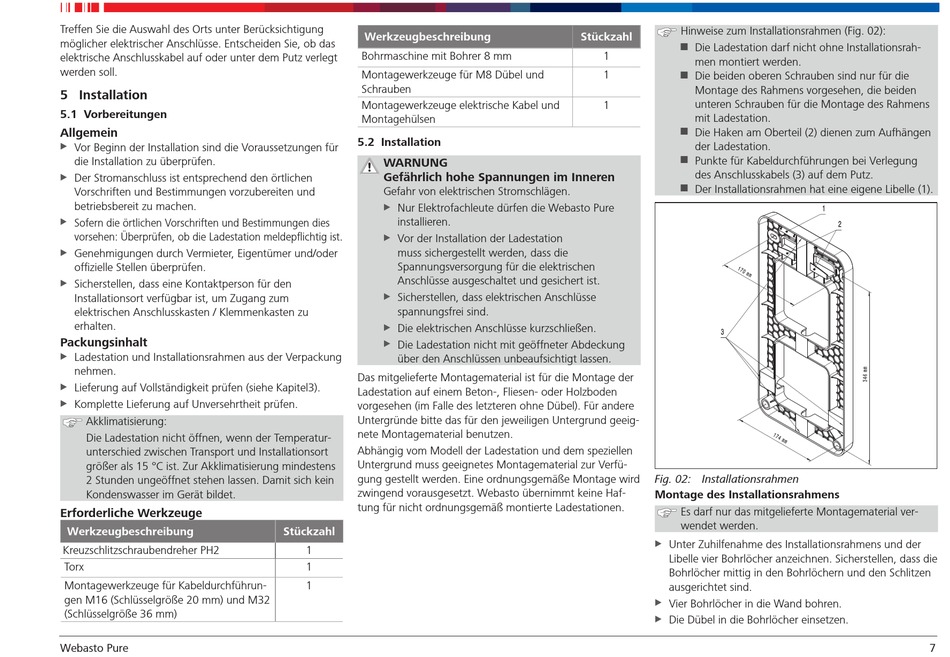

Treffen Sie die Auswahl des Orts unter Berücksichtigung
möglicher elektrischer Anschlüsse. Entscheiden Sie, ob das
elektrische Anschlusskabel auf oder unter dem Putz verlegt
werden soll.
5 Installation
5.1 Vorbereitungen
Allgemein
Vor Beginn der Installation sind die Voraussetzungen für
X
X
die Installation zu überprüfen.
Der Stromanschluss ist entsprechend den örtlichen
X
X
Vorschriften und Bestimmungen vorzubereiten und
betriebsbereit zu machen.
Sofern die örtlichen Vorschriften und Bestimmungen dies
X
X
vorsehen: Überprüfen, ob die Ladestation meldepflichtig ist.
Genehmigungen durch Vermieter, Eigentümer und/oder
X
X
offizielle Stellen überprüfen.
Sicherstellen, dass eine Kontaktperson für den
X
X
Installationsort verfügbar ist, um Zugang zum
elektrischen Anschlusskasten / Klemmenkasten zu
erhalten.
Packungsinhalt
Ladestation und Installationsrahmen aus der Verpackung
X
X
nehmen.
Lieferung auf Vollständigkeit prüfen (siehe Kapitel3).
X
X
Komplette Lieferung auf Unversehrtheit prüfen.
X
X
Akklimatisierung:
Die Ladestation nicht öffnen, wenn der Temperatur-
unterschied zwischen Transport und Installationsort
größer als 15 °C ist. Zur Akklimatisierung mindestens
2 Stunden ungeöffnet stehen lassen. Damit sich kein
Kondenswasser im Gerät bildet.
Erforderliche Werkzeuge
Werkzeugbeschreibung
Kreuzschlitzschraubendreher PH2
Torx
Montagewerkzeuge für Kabeldurchführun-
gen M16 (Schlüsselgröße 20 mm) und M32
(Schlüsselgröße 36 mm)
Webasto Pure
Werkzeugbeschreibung
Bohrmaschine mit Bohrer 8 mm
Montagewerkzeuge für M8 Dübel und
Schrauben
Montagewerkzeuge elektrische Kabel und
Montagehülsen
5.2 Installation
WARNUNG
Gefährlich hohe Spannungen im Inneren
Gefahr von elektrischen Stromschlägen.
Nur Elektrofachleute dürfen die Webasto Pure
X
X
installieren.
Vor der Installation der Ladestation
X
X
muss sichergestellt werden, dass die
Spannungsversorgung für die elektrischen
Anschlüsse ausgeschaltet und gesichert ist.
Sicherstellen, dass elektrischen Anschlüsse
X
X
spannungsfrei sind.
Die elektrischen Anschlüsse kurzschließen.
X
X
Die Ladestation nicht mit geöffneter Abdeckung
X
X
über den Anschlüssen unbeaufsichtigt lassen.
Das mitgelieferte Montagematerial ist für die Montage der
Ladestation auf einem Beton-, Fliesen- oder Holzboden
vorgesehen (im Falle des letzteren ohne Dübel). Für andere
Untergründe bitte das für den jeweiligen Untergrund geeig-
nete Montagematerial benutzen.
Abhängig vom Modell der Ladestation und dem speziellen
Untergrund muss geeignetes Montagematerial zur Verfü-
gung gestellt werden. Eine ordnungsgemäße Montage wird
zwingend vorausgesetzt. Webasto übernimmt keine Haf-
tung für nicht ordnungsgemäß montierte Ladestationen.
Stückzahl
1
1
1
Hinweise zum Installationsrahmen (Fig. 02):
Stückzahl
■
■
Die Ladestation darf nicht ohne Installationsrah-
1
men montiert werden.
■
■
1
Die beiden oberen Schrauben sind nur für die
Montage des Rahmens vorgesehen, die beiden
unteren Schrauben für die Montage des Rahmens
1
mit Ladestation.
■
■
Die Haken am Oberteil (2) dienen zum Aufhängen
der Ladestation.
■
■
Punkte für Kabeldurchführungen bei Verlegung
des Anschlusskabels (3) auf dem Putz.
■
■
Der Installationsrahmen hat eine eigene Libelle (1).
Fig. 02: Installationsrahmen
Montage des Installationsrahmens
Es darf nur das mitgelieferte Montagematerial ver-
wendet werden.
Unter Zuhilfenahme des Installationsrahmens und der
X
X
Libelle vier Bohrlöcher anzeichnen. Sicherstellen, dass die
Bohrlöcher mittig in den Bohrlöchern und den Schlitzen
ausgerichtet sind.
Vier Bohrlöcher in die Wand bohren.
X
X
Die Dübel in die Bohrlöcher einsetzen.
X
X
7
