Ladestation in umgekehrter Reihenfolge
X
X
zusammenbauen und montieren.
Elektrische Spannungsversorgung zur Ladestation
X
X
einschalten.
Sicherstellen, dass die Ladestation den Selbsttest
X
X
erfolgreich absolviert, damit die Funktionstüchtigkeit der
Ladestation gewährleistet ist.

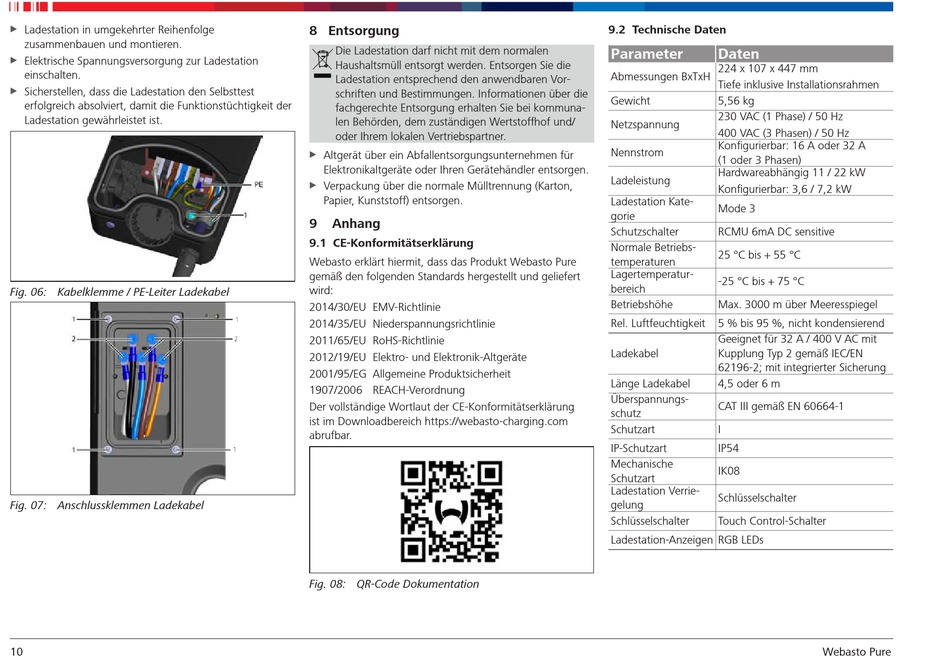

Fig. 06: Kabelklemme / PE-Leiter Ladekabel
Fig. 07: Anschlussklemmen Ladekabel
10
8 Entsorgung
Die Ladestation darf nicht mit dem normalen
Haushaltsmüll entsorgt werden. Entsorgen Sie die
Ladestation entsprechend den anwendbaren Vor-
schriften und Bestimmungen. Informationen über die
fachgerechte Entsorgung erhalten Sie bei kommuna-
len Behörden, dem zuständigen Wertstoffhof und/
oder Ihrem lokalen Vertriebspartner.
Altgerät über ein Abfallentsorgungsunternehmen für
X
X
Elektronikaltgeräte oder Ihren Gerätehändler entsorgen.
Verpackung über die normale Mülltrennung (Karton,
X
X
Papier, Kunststoff) entsorgen.
9
Anhang
9.1 CE-Konformitätserklärung
Webasto erklärt hiermit, dass das Produkt Webasto Pure
gemäß den folgenden Standards hergestellt und geliefert
wird:
2014/30/EU EMV-Richtlinie
2014/35/EU Niederspannungsrichtlinie
2011/65/EU RoHS-Richtlinie
2012/19/EU Elektro- und Elektronik-Altgeräte
2001/95/EG Allgemeine Produktsicherheit
1907/2006 REACH-Verordnung
Der vollständige Wortlaut der CE-Konformitätserklärung
ist im Downloadbereich https://webasto-charging.com
abrufbar.
Fig. 08: QR-Code Dokumentation
9.2 Technische Daten
Parameter
Daten
224 x 107 x 447 mm
Abmessungen BxTxH
Tiefe inklusive Installationsrahmen
Gewicht
5,56 kg
230 VAC (1 Phase) / 50 Hz
Netzspannung
400 VAC (3 Phasen) / 50 Hz
Konfigurierbar: 16 A oder 32 A
Nennstrom
(1 oder 3 Phasen)
Hardwareabhängig 11 / 22 kW
Ladeleistung
Konfigurierbar: 3,6 / 7,2 kW
Ladestation Kate-
Mode 3
gorie
Schutzschalter
RCMU 6mA DC sensitive
Normale Betriebs-
25 °C bis + 55 °C
temperaturen
Lagertemperatur-
-25 °C bis + 75 °C
bereich
Betriebshöhe
Max. 3000 m über Meeresspiegel
Rel. Luftfeuchtigkeit
5 % bis 95 %, nicht kondensierend
Geeignet für 32 A / 400 V AC mit
Ladekabel
Kupplung Typ 2 gemäß IEC/EN
62196-2; mit integrierter Sicherung
Länge Ladekabel
4,5 oder 6 m
Überspannungs-
CAT III gemäß EN 60664-1
schutz
Schutzart
I
IP-Schutzart
IP54
Mechanische
IK08
Schutzart
Ladestation Verrie-
Schlüsselschalter
gelung
Schlüsselschalter
Touch Control-Schalter
Ladestation-Anzeigen RGB LEDs
Webasto Pure
