SCHRITT 1
Montage der Platine und des Doppelgeschützes am Aufbaudeck
30A
GP
28C
GP
30C
28C
28A
30B
4
2 1

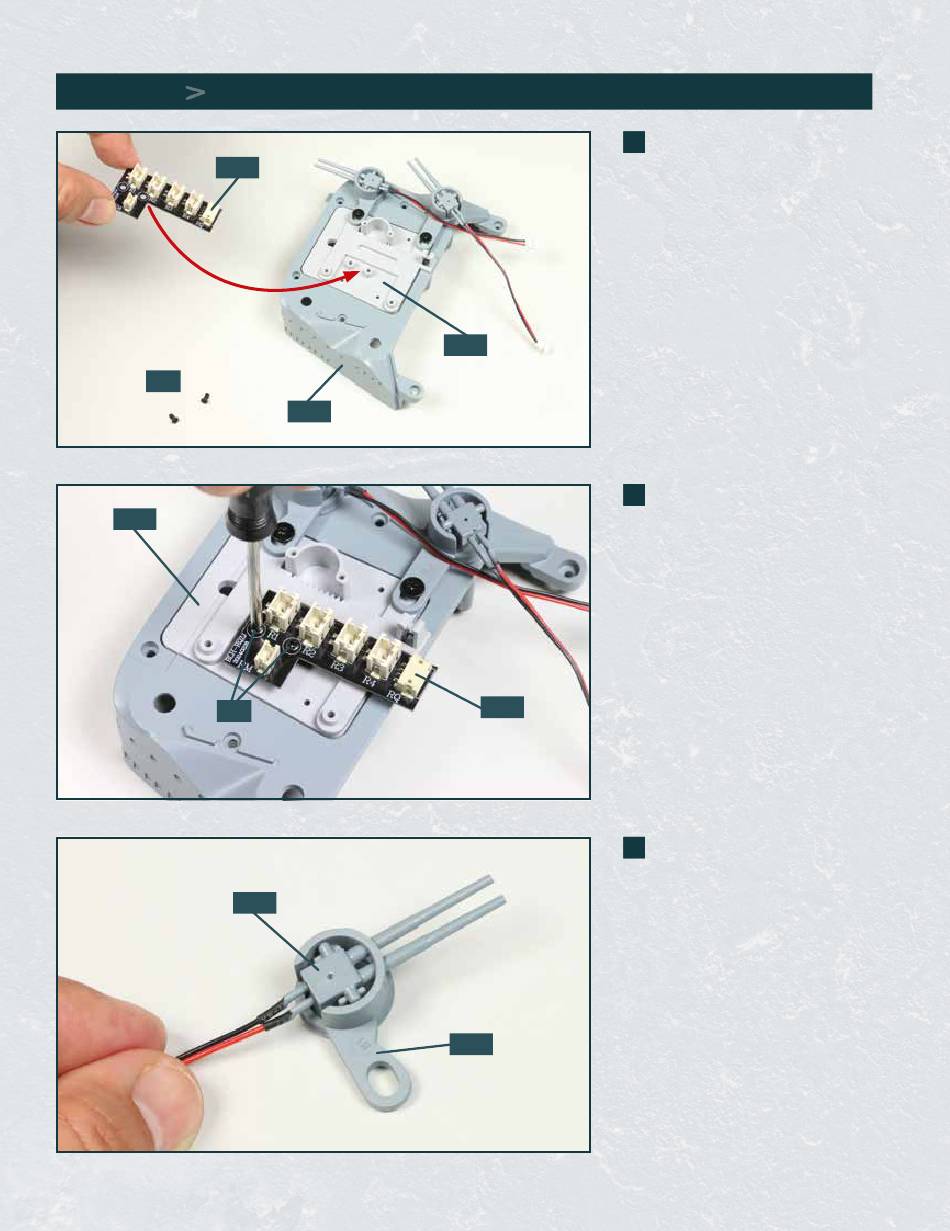

Legen Sie das Aufbaudeck 28A mit
der Unterseite nach oben auf Ihre
Arbeitsplatte. Nehmen Sie die Platine
30A und setzen Sie sie auf die
Halterung 28C, wie es der Pfeil
andeutet. Legen Sie zwei Schrauben
GP bereit.
2 2
Befestigen Sie die Platine 30A mit zwei
Schrauben GP an der Halterung 28C,
wie es das Foto zeigt.
30A
2 3
Legen Sie die vorderste rechte
Doppellafette 30B (mit der Markierung
„B1") auf Ihre Arbeitsplatte. Nehmen
Sie das rechte Doppelgeschütz 30C
(mit der Steckermarkierung „R3") und
führen Sie dessen Rohre durch die
Schartenöffnungen der Lafette. Achten
Sie dabei unbedingt darauf, dass das
Geschütz so ausgerichtet ist, wie es das
Foto zeigt.
