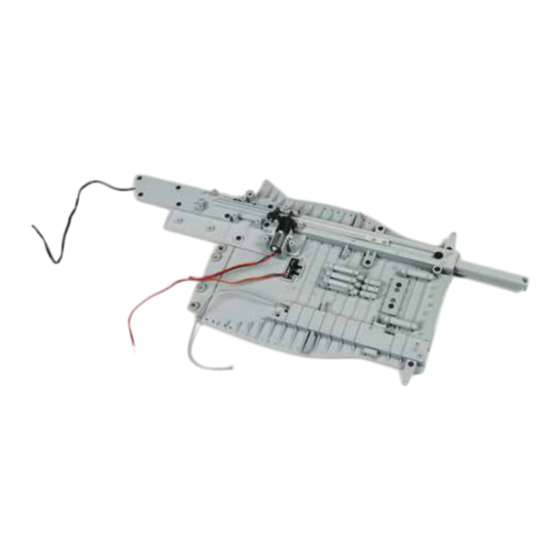

Motor für das Katapult
An der Unterseite des vordersten Abschnitts vom Flugdeck werden Zahnräder, ein Motor und die Abdeckung
des Katapult-Unterbaus angebracht.
24E

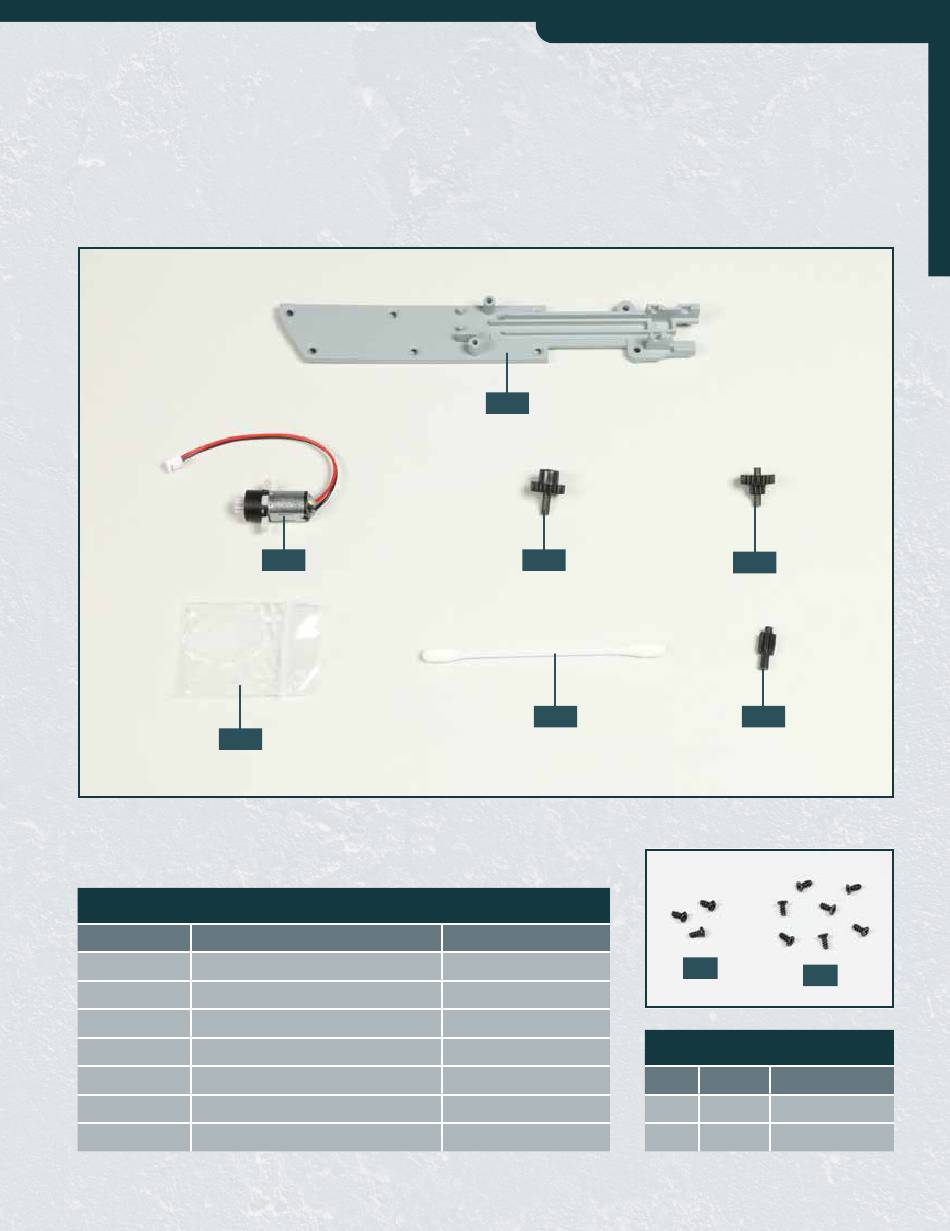

Ihre Bauteile im Überblick
Teilenummer
24A
Abdeckung des Katapult-Unterbaus
24B
24C
24D
24E
24F
24G
24B
Name
Motor
Zahnrad
Zahnrad
Schmierfett
Wattestäbchen
Zahnrad
Schritt-für-Schritt-Bauanleitung
Schritt-für-Schritt-Bauanleitung
24A
24C
24F
Material
ABS
Elektronik-Bauteil
ABS
ABS
–
Kunststoff/Baumwolle
ABS
3 3
24D
24G
GP
JP
Schrauben
Typ
Anzahl
Abmessungen
GP
2 + 1
2,3 x 4 mm
JP
6 + 1
2,3 x 5 mm
Werbung
Verwandte Anleitungen für Hachette Graf Zeppelin
Inhaltszusammenfassung für Hachette Graf Zeppelin
- Seite 1 Schritt-für-Schritt-Bauanleitung Schritt-für-Schritt-Bauanleitung Motor für das Katapult An der Unterseite des vordersten Abschnitts vom Flugdeck werden Zahnräder, ein Motor und die Abdeckung des Katapult-Unterbaus angebracht. Ihre Bauteile im Überblick Teilenummer Name Material Abdeckung des Katapult-Unterbaus Motor Elektronik-Bauteil Zahnrad Schrauben Zahnrad Schmierfett –...
- Seite 2 SCHRITT 1 Montage des Motors und der Zahnräder Positionieren Sie die Baugruppe mit dem vordersten Abschnitt des Flug- decks 21B vorsichtig mit der Oberseite nach unten auf Ihrer Arbeitsplatte. Legen Sie das Zahnrad 24G bereit. Heben Sie das Ende der kurzen Zahnstange 3D vorsichtig leicht nach oben.
- Seite 3 Schritt-für-Schritt-Bauanleitung Nehmen Sie die Abdeckung des Katapult-Unterbaus 24A und setzen Sie sie auf die Unterseite des Flug- decks 21B, wie es die Pfeile andeuten. Achten Sie beim Aufsetzen der Abdeckung 24A darauf, dass sie unter der Zahnstange 3D entlanggeführt wird. Befestigen Sie die Abdeckung mit sechs Schrauben JP und zwei Schrauben GP am Flugdeck 21B, wie es das Foto zeigt.
- Seite 4 Der Motor 24B wird getestet. Verbinden Sie dazu den Stecker von dessen Kabel mit dem Port „M2“ der Platine 1D. Drücken Sie nun den Knopf „K1“ (rechter Pfeil), dreht sich der Motor gegen den Uhrzeigersinn. Drücken Sie den Knopf „K2“ (linker Pfeil), dreht er sich im Uhrzeigersinn.
- Seite 5 Schritt-für-Schritt-Bauanleitung 2 1 0 Drücken Sie den mit dem Zahnrad 24C versehenen Motor 24B in die Aufnahme an der Unterseite des Flugdecks 21B, wie abgebildet. 2 1 1 Verteilen Sie zuletzt auch etwas Schmierfett mithilfe des Wattestäb- chens 24F auf den Zähnen des Zahnrads 24D und befestigen Sie das Zahnrad an der Unterseite des Flugdecks 21B.
