Schritt-für-Schritt-Bauanleitung
Weiterbau des Rumpfs

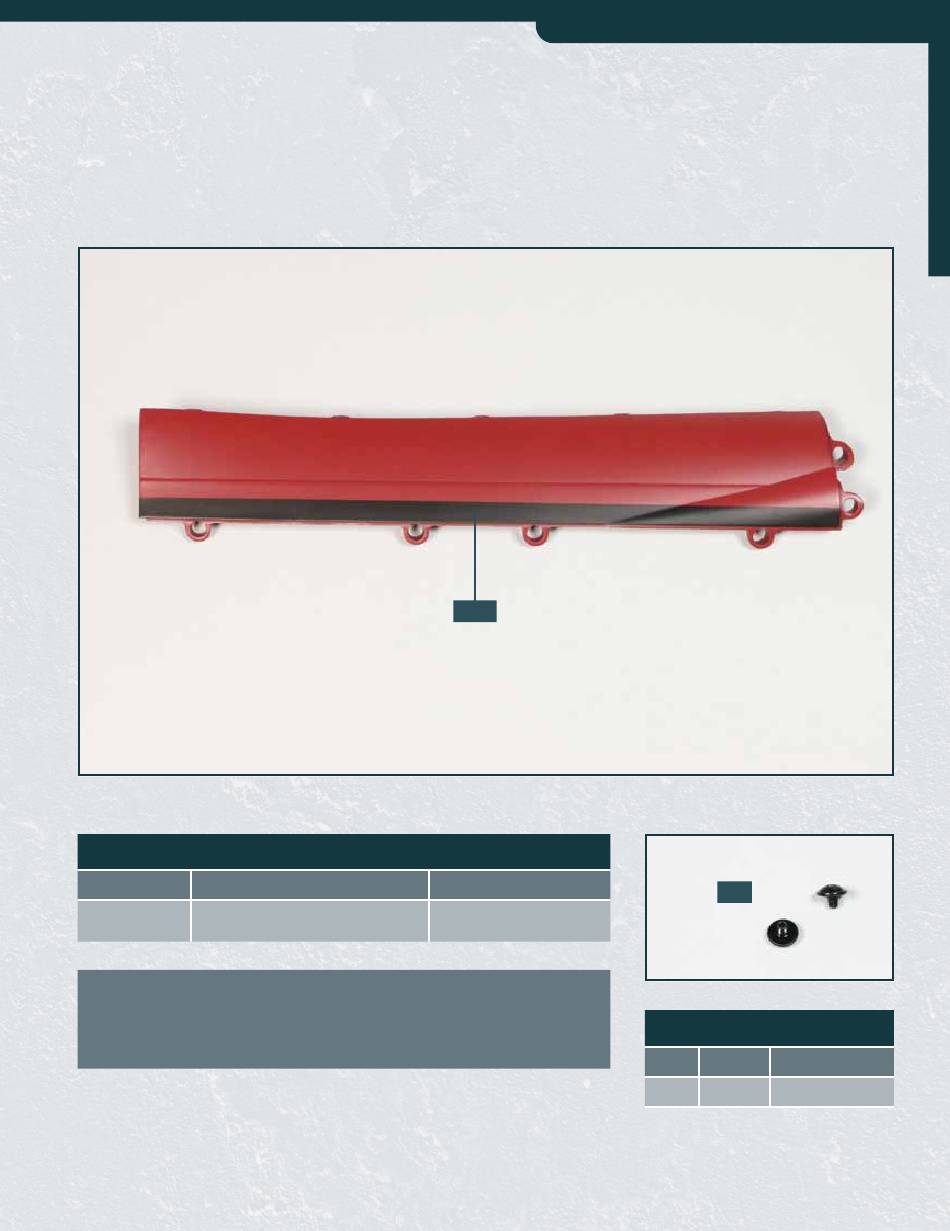

Ein rechter unterer Rumpfabschnitt wird in die Rumpfstruktur eingefügt und mit dieser verschraubt.
17A
Ihre Bauteile im Überblick
Teilenummer
Name
Material
BM
rechter unterer Rumpfabschnitt
17A
Gussmetall
(Steuerbord)
Hinweis: Beim Rumpfbau war aus Verständnisgründen bislang von „rechts"
und „links" die Rede. Die seemännisch korrekte Bezeichnung für die rechte Seite
Schrauben
des Schiffs vom Heck zum Bug gesehen ist „Steuerbord", für die linke Seite des
Schiffs „Backbord". Künftig werden diese Begriffe synonym verwendet.
Typ
Anzahl
Abmessungen
BM
1 + 1
2,6 x 3 x 7 mm
3
Werbung
Verwandte Anleitungen für Hachette Graf Zeppelin
Inhaltszusammenfassung für Hachette Graf Zeppelin
- Seite 1 Schritt-für-Schritt-Bauanleitung Weiterbau des Rumpfs Ein rechter unterer Rumpfabschnitt wird in die Rumpfstruktur eingefügt und mit dieser verschraubt. Ihre Bauteile im Überblick Teilenummer Name Material rechter unterer Rumpfabschnitt Gussmetall (Steuerbord) Hinweis: Beim Rumpfbau war aus Verständnisgründen bislang von „rechts“ und „links“ die Rede. Die seemännisch korrekte Bezeichnung für die rechte Seite Schrauben des Schiffs vom Heck zum Bug gesehen ist „Steuerbord“, für die linke Seite des Schiffs „Backbord“.
- Seite 2 SCHRITT 1 Montage des Rumpfabschnitts Legen Sie die Rumpfstruktur auf Ihre Arbeitsplatte. Nehmen Sie den rechten unteren Rumpfabschnitt 17A und führen Sie den Zapfen an dessen Vorderseite zur Aufnahme am Kiel- abschnitt 4B, auf die der Pfeil weist. Befestigen Sie den Rumpfabschnitt 17A mit einer Sechskantschraube BM am Kielabschnitt 4B.
