Drittes 15-cm-Doppelgeschütz

Das vorderste rechte 15-cm-Doppelgeschütz wird in seine Doppellafette gesetzt und am Aufbaudeck befestigt.

Das Doppelgeschütz ist, gekoppelt an die anderen Doppelgeschütze, schwenkbar.

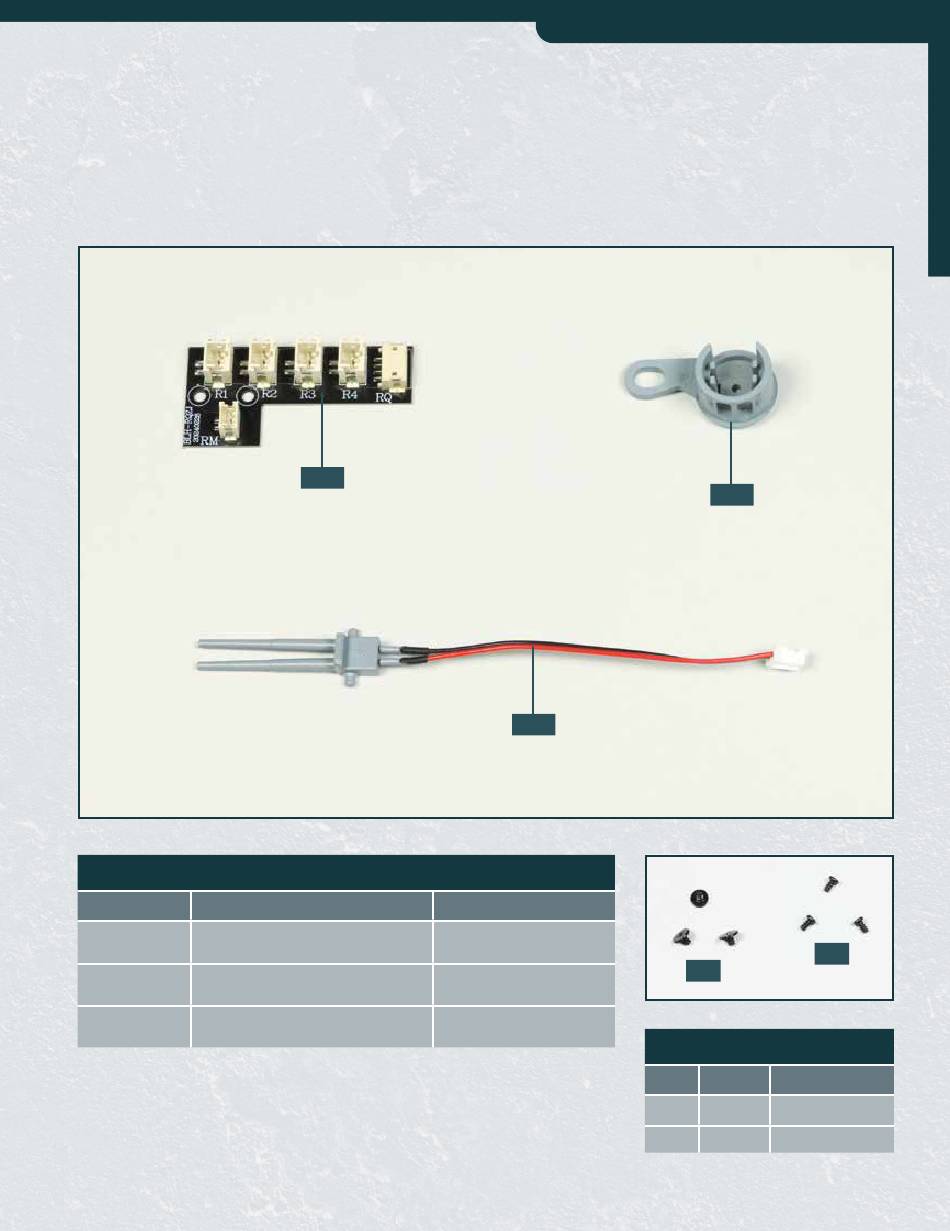

Ihre Bauteile im Überblick

Teilenummer

30A

30B

Doppellafette (B1)

30C

15-cm-Doppelgeschütz (R3)

30A

Name

Platine

vorderste rechte

erstes rechtes

Schritt-für-Schritt-Bauanleitung

30C

Material

Elektronik

ABS

ABS/Elektronik

3 3

30B

Schrauben

Typ

Anzahl

Abmessungen

2 + 1

2,3 x 3 mm

2 + 1

2,3 x 4 mm

Seite 1 Schritt-für-Schritt-Bauanleitung Schritt-für-Schritt-Bauanleitung Drittes 15-cm-Doppelgeschütz Das vorderste rechte 15-cm-Doppelgeschütz wird in seine Doppellafette gesetzt und am Aufbaudeck befestigt. Das Doppelgeschütz ist, gekoppelt an die anderen Doppelgeschütze, schwenkbar. Ihre Bauteile im Überblick Teilenummer Name Material Platine Elektronik vorderste rechte Doppellafette (B1) erstes rechtes ABS/Elektronik 15-cm-Doppelgeschütz (R3) Schrauben...
Seite 2 SCHRITT 1 Montage der Platine und des Doppelgeschützes am Aufbaudeck Legen Sie das Aufbaudeck 28A mit der Unterseite nach oben auf Ihre Arbeitsplatte. Nehmen Sie die Platine 30A und setzen Sie sie auf die Halterung 28C, wie es der Pfeil andeutet.
Seite 3 Schritt-für-Schritt-Bauanleitung 2 4 4 Setzen Sie die Doppellafette 30B auf das Aufbaudeck 28A. Die Bohrung des Lafettenarms umfasst die Schrauben- aufnahme der Trägerplatte 28B. Befestigen Sie den Arm mit einer Schraube AP an der Trägerplatte. Achten Sie darauf, die Schraube nicht zu fest anzuziehen! Drehen Sie die Baugruppe um und halten Sie dabei alle drei bislang...
