Seite 1

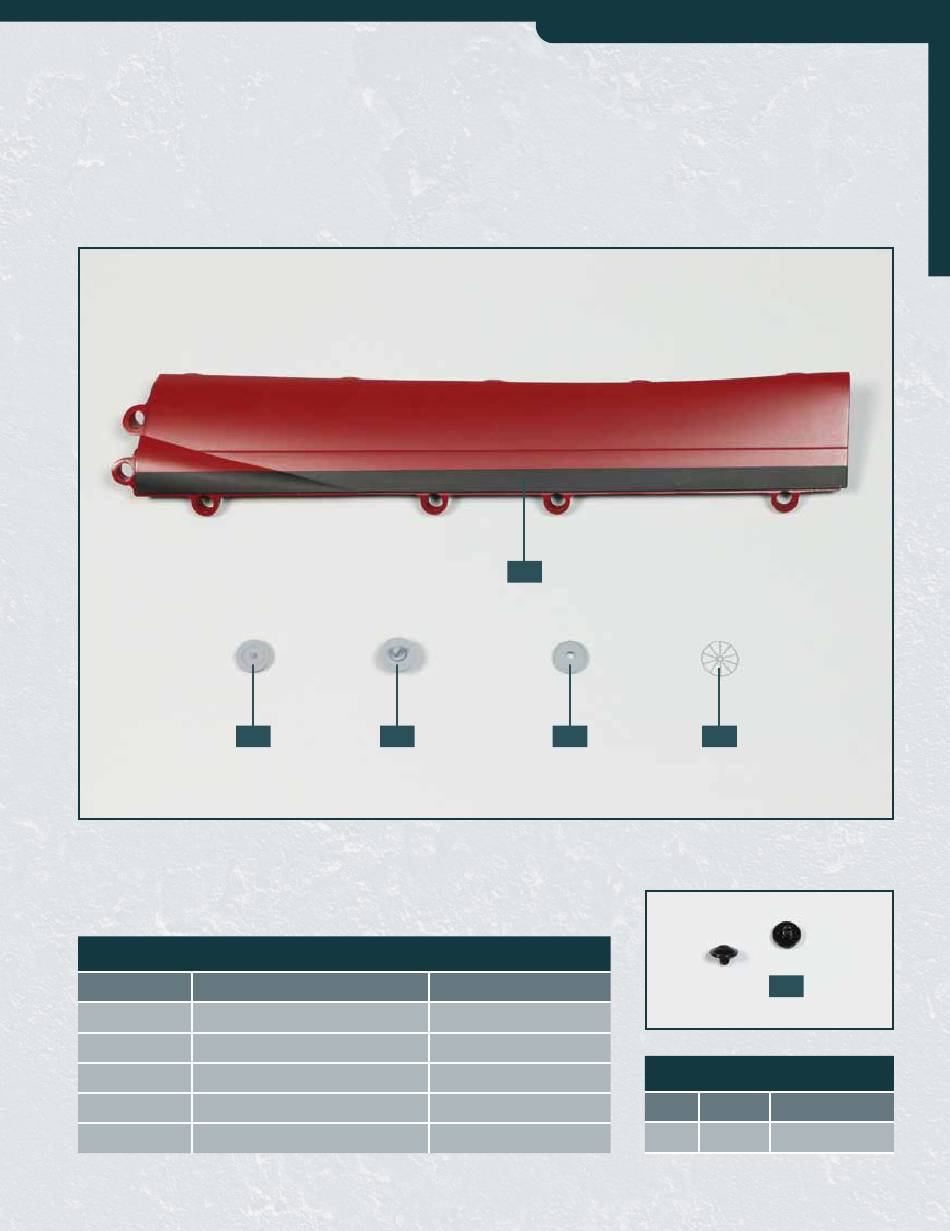

Schritt-für-Schritt-Bauanleitung Das Steuerbord-Ankerspill An der linken Seite der Rumpfstruktur wird ein weiterer Rumpfabschnitt befestigt. Das Steuerbord-Ankerspill wird zusammengebaut. Ihre Bauteile im Überblick Teilenummer Name Material Linker oberer Rumpfabschnitt Gussmetall Spilltrommel Schrauben Spillwelle Unterteil der Spilltrommel Anzahl Abmessungen Spillkopf Fotoätzteil 2,6 x 3 x 7 mm...
Seite 2
SCHRITT 1 Montage des Rumpfabschnitts Legen Sie die Rumpfstruktur auf Ihre Arbeitsplatte. Nehmen Sie den linken unteren Rumpfabschnitt 8A und führen Sie den Zapfen an dessen Vorderseite zur Aufnahme am Kiel- abschnitt 4B, auf die der Pfeil weist. Befestigen Sie den Rumpfabschnitt 8A mit einer Sechskantschraube BM am Kielabschnitt 4B.
Seite 3
Schritt-für-Schritt-Bauanleitung 2 2 2 Das Unterteil der Spilltrommel 8D ist korrekt auf der Spillwelle 8C befestigt, wenn es bis zum Anschlag herunterge- drückt ist. Legen Sie den Spillkopf 8E und die Spilltrommel 8B bereit. Versehen Sie die zentrale Vertiefung an der Unterseite von 8B mit etwas Sekundenkleber und setzen Sie sie auf die Spillwelle, wie es der Pfeil andeutet.
