Das erste Bordflugzeug

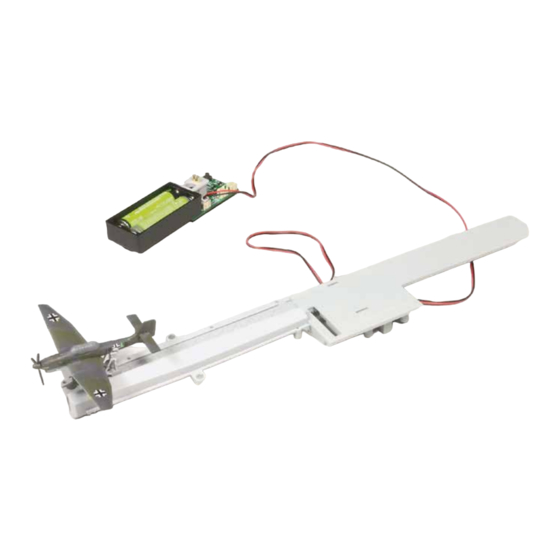

Die ersten beiden Abschnitte des Rumpfs werden miteinander verschraubt. Der Propeller wird auf die Motor
welle vom ersten Bordflugzeug gesetzt und umgehend mithilfe der Testplatine auf Funktionsfähigkeit geprüft.
1A
1C
Ihre Bauteile im Überblick
Teilenummer
1A
oberer Rumpfabschnitt
1B
Testplatine mit Batteriefach
1C
1D
unterer Rumpfabschnitt
1E
Bordflugzeug Junkers Ju 87
1F
Schraubendreher
1D
Name
Propeller
Schritt-für-Schritt-Bauanleitung
1B
1E
Material
Gussmetall
–
Typ
ABS/PC
Gussmetall
Hinweis: Sie erhalten von allen Schraubentypen
ABS/PC
Stahl/PP
3
1F
CM
Schrauben
Anzahl
Abmessungen
CM
1+1
2,6 x 5 mm
immer eine oder mehrere Ersatzschrauben.
In der Auflistung wird dies durch die Zahl hinter
dem „+" verdeutlicht.
Werbung
Verwandte Anleitungen für Hachette GRAF ZEPPELIN
Inhaltszusammenfassung für Hachette GRAF ZEPPELIN
- Seite 1 Schritt-für-Schritt-Bauanleitung Das erste Bordflugzeug Die ersten beiden Abschnitte des Rumpfs werden miteinander verschraubt. Der Propeller wird auf die Motor welle vom ersten Bordflugzeug gesetzt und umgehend mithilfe der Testplatine auf Funktionsfähigkeit geprüft. Ihre Bauteile im Überblick Teilenummer Name Material Schrauben oberer Rumpfabschnitt Gussmetall Testplatine mit Batteriefach...
- Seite 2 SCHRITT 1 Zusammenbau der Rumpfabschnitte Nehmen Sie die beiden Rumpfabschnitte 1A und 1D zur Hand. Befestigen Sie die beiden Rumpfabschnitte 1A und 1D aneinan- Setzen Sie den oberen auf den unteren Rumpfabschnitt, wie es der, indem Sie mithilfe des mitgelieferten Schraubendrehers 1F die Pfeile andeuten.
- Seite 3 Schritt-für-Schritt-Bauanleitung Platzieren Sie die beiden Vertiefungen an der Rumpfunterseite der Ju 87 1E (eingekreist) auf den beiden goldfarbe- nen Kontakten auf der Testplatine 1B, auf die der Pfeil weist. Ist das Bordflugzeug 1E korrekt auf den beiden Kontakten der Testplatine 1B platziert, beginnt der Propeller mit einem hellen Sirren zur rotieren, wie angedeutet.
