Der erste Anker
Die Ankerkette des Backbordankers wird auf dem Unterdecksabschnitt verlegt und erhält einen Metallring.
Die Rumpfstruktur wächst um einen weiteren Abschnitt.
11C

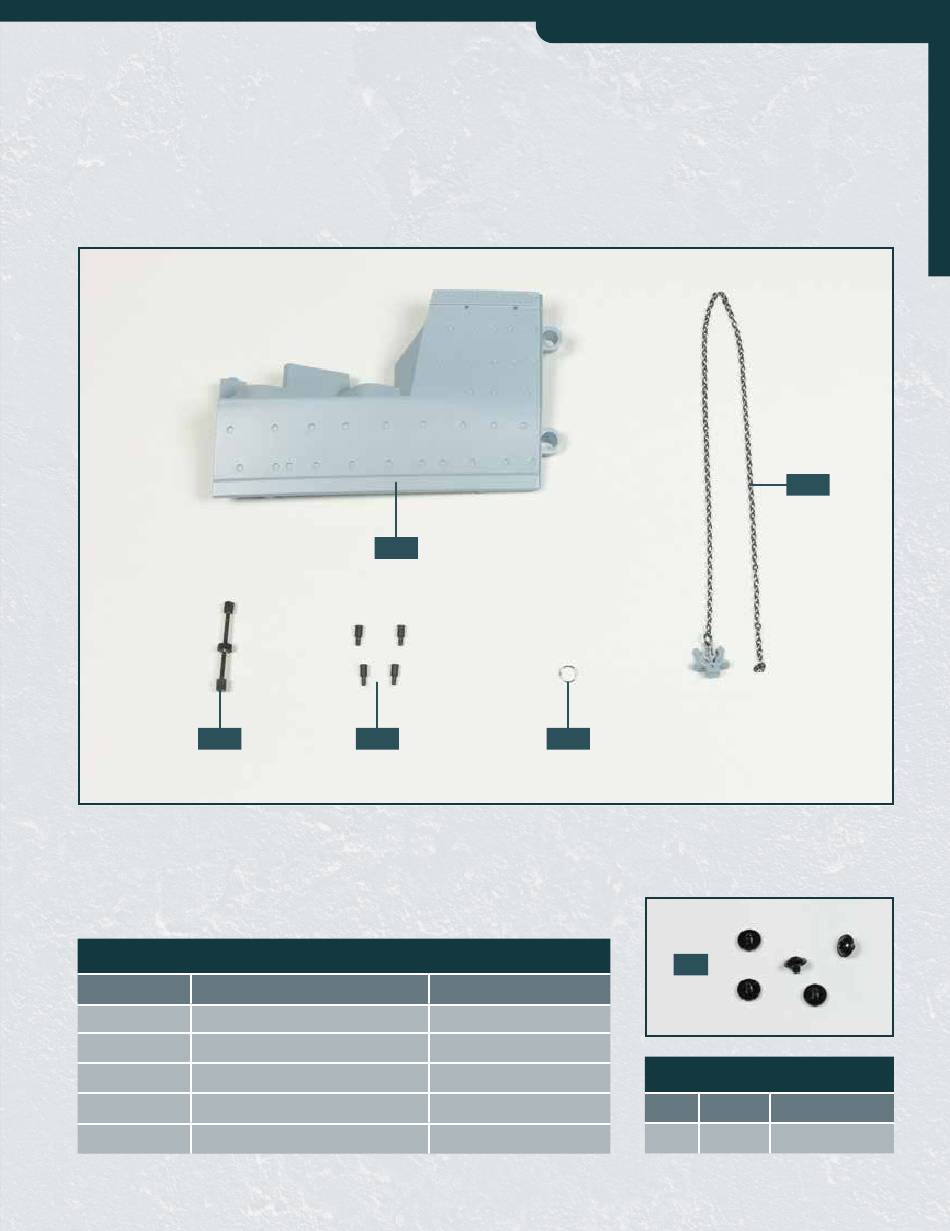

Ihre Bauteile im Überblick
Teilenummer
11A
Linker oberer Rumpfabschnitt
11B
Backbordanker mit Ankerkette
11C
Welle mit Zahnrad
11D
11E
11A
11D
Name
Vier Poller
Metallring
Schritt-für-Schritt-Bauanleitung
11E
Material
Gussmetall
Metall
Stahl/ABS
ABS
Typ
Metall
3
11B
BM
Schrauben
Anzahl
Abmessungen
BM
4+1
2,6 x 3 x 7 mm
Werbung
Verwandte Anleitungen für Hachette Graf Zeppelin
Inhaltszusammenfassung für Hachette Graf Zeppelin
- Seite 1 Schritt-für-Schritt-Bauanleitung Der erste Anker Die Ankerkette des Backbordankers wird auf dem Unterdecksabschnitt verlegt und erhält einen Metallring. Die Rumpfstruktur wächst um einen weiteren Abschnitt. Ihre Bauteile im Überblick Teilenummer Name Material Linker oberer Rumpfabschnitt Gussmetall Backbordanker mit Ankerkette Metall Schrauben Welle mit Zahnrad Stahl/ABS Vier Poller...
- Seite 2 SCHRITT 1 Arbeiten am Unterdeck Legen Sie den Unterdecksabschnitt 2K und die vier Poller 11D Drücken Sie je zwei der Poller 11D in die Bohrungen auf beiden bereit, wie abgebildet. Seiten des Unterdecksabschnitts 2K hinein, wie es das Foto zeigt. Es handelt sich um Steckverbindungen. Drehen Sie den Unterdecksabschnitt 2K um und lagern Sie ihn Fügen Sie das freie Ende der Ankerkette 11B von unten in die wieder auf einer weichen Unterlage.
- Seite 3 Schritt-für-Schritt-Bauanleitung SCHRITT 2 Montage des Rumpfabschnitts Legen Sie die Rumpfstruktur auf Ihre Arbeitsplatte. Nehmen Sie den linken oberen Rumpfabschnitt 11A und fügen Sie dessen Zapfen in die Aufnahmen an den Rumpfabschnitten 6A und 8A ein, wie abgebildet. Befestigen Sie den Rumpfabschnitt 11A mit je zwei Sechskantschrauben BM an den Rumpfabschnitten 6A und 8A.
