Platine und Sensor
An der Unterseite des Flugdecks werden eine Platine, ein Sensor und die Motorabdeckung angebracht. Anschlie-
ßend wird das Katapult getestet. Zwei Streben-Baugruppen werden gebogen und am Flugdeck festgeklebt.
25D
Ihre Bauteile im Überblick
Teilenummer
25A
Streben-Konstruktion
25B
Streben-Konstruktion
25C
25D
25E
25B
Name
Motorabdeckung
Platine
Sensor mit Kabel
Schritt-für-Schritt-Bauanleitung
Schritt-für-Schritt-Bauanleitung
25A
25E
Material
Zink
Zink
ABS
Elektronik-Bauteil
Elektronik-Bauteil
3 3
25C
GP
FP
Schrauben
Typ
Anzahl
Abmessungen
FP
9 + 1
2,3 x 5 mm
GP
2 + 1
2,3 x 4 mm
Werbung
Verwandte Anleitungen für Hachette Graf Zeppelin
Inhaltszusammenfassung für Hachette Graf Zeppelin
- Seite 1 Schritt-für-Schritt-Bauanleitung Schritt-für-Schritt-Bauanleitung Platine und Sensor An der Unterseite des Flugdecks werden eine Platine, ein Sensor und die Motorabdeckung angebracht. Anschlie- ßend wird das Katapult getestet. Zwei Streben-Baugruppen werden gebogen und am Flugdeck festgeklebt. Ihre Bauteile im Überblick Teilenummer Name Material Streben-Konstruktion Zink Schrauben...

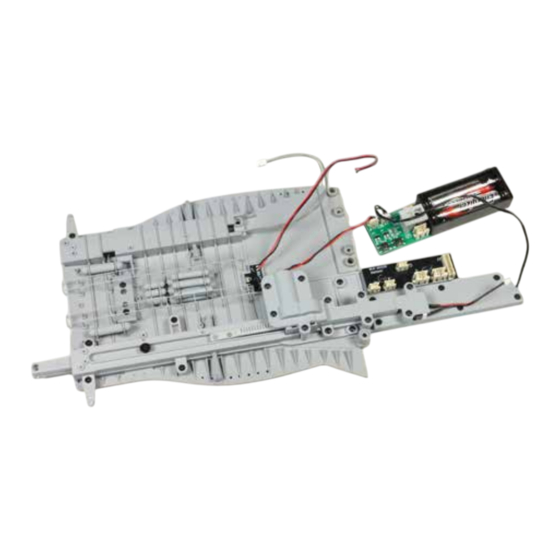

- Seite 2 SCHRITT 1 Anbringen von Platine, Sensor und Motorabdeckung Legen Sie die Baugruppe mit dem vordersten Abschnitt des Befestigen Sie die Platine 25D mit zwei Schrauben GP am Flugdecks 21B mit der Oberseite nach unten bereit. Nehmen Katapult-Unterbau 3E. Sie die Platine 25D und setzen Sie sie auf die Aufnahmen des Katapult-Unterbaus 3E, wie es die Pfeile andeuten.
- Seite 3 Schritt-für-Schritt-Bauanleitung SCHRITT 2 Der Test des Katapults Verbinden Sie den Stecker vom Kabel 3J (mit „B“ gekennzeichnet) mit dem Port „M2“ der Platine 1D. Der Stecker vom Kabel 24B (mit „F“ gekennzeich- net) wird in den Port „M3“ eingefügt. Bevor Sie die Funktionsweise des Katapults testen, lesen Sie sich unbedingt die Bauschritte 3 und 4 durch! Drücken Sie den Knopf „K1“...
- Seite 4 Drücken Sie den Knopf „K2“ der Platine 1D, wird das Katapult ausgefahren. Achten Sie dabei unbedingt darauf, dass die Schleuderbahn 3C nur so weit ausgefahren wird, wie im Foto gezeigt und durch die rote Linie verdeutlicht. SCHRITT 3 Biegen und Montage der Streben-Baugruppen Legen Sie den Rahmen mit den beiden Streben-Konstruktionen 25A und 25B bereit.
- Seite 5 Schritt-für-Schritt-Bauanleitung Auch die Streben auf der anderen Seite von 25A werden mit- Wiederholen Sie die Arbeitsschritte mit der Streben-Konstruk- hilfe der Flachzange 9H rechtwinklig nach oben gebogen. tion 25B. Die beiden Bauteile 25A und 25B sind spiegelbildlich. Versehen Sie die Enden der Streben von 25A mit etwas Auch die Streben-Konstruktion 25B wird an der Unterseite des vordersten Abschnitts vom Flugdeck 21B festgeklebt.
