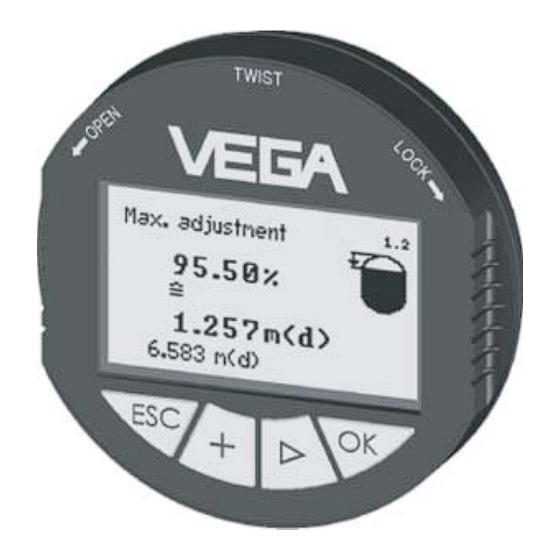

- Seite 1 Zusatzanleitung Heizung für das Anzeige- und Bedienmodul PLICSCOM...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ..... . Maße ....... Heizung für das Anzeige- und Bedienmodul PLICSCOM... -
Seite 3: Zu Diesem Dokument
Dieses Symbol kennzeichnet besondere Hinweise für Ex- Anwendungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Handlungsschritte. Heizung für das Anzeige- und Bedienmodul PLICSCOM... -
Seite 4: Zu Ihrer Sicherheit
Eingriffe darüber hinaus dürfen aus Sicherheits- und Ge- währleistungsgründen nur durch vom Hersteller autorisiertes Personal vorgenommen werden. 2.2 Bestimmungsgemäße Verwendung Die Heizung des Anzeige- und Bedienmoduls PLICSCOM ist Teil eines Sensors. 2.3 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheitshinweise. -
Seite 5: Produktbeschreibung
3.2 Arbeitsweise Um auch bei extrem niedrigen Temperaturen das Anzeige- Einsatzbereich und Bedienmodul PLICSCOM ablesen zu können, kann eine Heizung integriert werden. Die Heizung muss mit einer sicher getrennten Funktions- kleinspannung gemäß VDE 0106 Teil 101 gespeist werden. Weitere Informationen siehe auch im Kapitel "Technische Daten". -
Seite 6: Lagerung Und Transport
PE-Schaum oder PE-Folie verwendet. Entsorgen Sie das anfallende Verpackungsmaterial über spezialisierte Recyclingbetriebe. Lager- und Transporttemperatur siehe "Anhang - Techni- Lager- und Transporttemper- atur sche Daten - Umgebungsbedingungen" Relative Luftfeuchte 20 … 85 % Heizung für das Anzeige- und Bedienmodul PLICSCOM... -
Seite 7: Montieren
Sensors abklemmen 4 Die beiden Halteschrauben (2) lösen Abb. 1: Halteschrauben lösen Elektronikeinsatz Halteschrauben (2 Stück) 5 Elektronikeinsatz an den Öffnungshebeln herausziehen 4.3 Thermostat montieren Die Montage ist nur bei Nachrüstung der Heizung notwendig. Heizung für das Anzeige- und Bedienmodul PLICSCOM... -
Seite 8: Elektronikeinsatz Montieren
2 Blindstopfen von der zweiten Gewindeöffnung entfernen 3 Anschlusskabel ins Gehäuse führen 4 Kabelverschraubung einschrauben 5 Kabelverschraubung fest anziehen (3 Nm) 4.4 Elektronikeinsatz montieren 1 Elektronikeinsatz vorsichtig einstecken 2 Die beiden Halteschrauben mit einem Schraubendreher einschrauben und festziehen Heizung für das Anzeige- und Bedienmodul PLICSCOM... - Seite 9 Montieren 3 Anschlussleitungen gemäß Betriebsanleitung des jeweili- gen Sensors anschließen Heizung für das Anzeige- und Bedienmodul PLICSCOM...
-
Seite 10: An Die Spannungsversorgung Anschließen
Sensors anschließen. Abb. 3: Anschluss des Sensors im Sockelgehäuse Anzeige- und Bedienmodul PLICSCOM Anschlussleitungen zum PLICSCOM (rot) Anschlussleitungen zum Thermostat (rot) Anschlussleitungen zur Kabelverschraubung (grün) Erdungsschraube Masseleitung zum Thermostat (schwarz) Anschlussleitungen zum Thermostat (grün) Heizung für das Anzeige- und Bedienmodul PLICSCOM... - Seite 11 6 Anzeige- und Bedienmodul PLICSCOM (1) in die ge- wünschte Position auf die Elektronik setzen (vier Positio- nen im 90°-Versatz sind wählbar) 7 PLICSCOM (1) auf die Elektronik setzen und leicht nach rechts bis zum Einrasten drehen Abb. 4: Einbau des PLICSCOM Hinweis: Falls Sie den Sensor mit einem PLICSCOM zur ständigen...
-
Seite 12: Steckeranschluss
Farbe Verbindungsleitung im Sensor Pin 1 grün Pin 2 grün Pin 3 nicht belegt Pin 4 nicht belegt Tipp: Wir empfehlen hierzu das passende, konfektionierte An- schlusskabel, z.B. Länge 25 m, Artikel-Nr. ASL.1SC. Heizung für das Anzeige- und Bedienmodul PLICSCOM... -
Seite 13: Inbetriebnahme
Die Inbetriebnahme erfolgt gemäß der Betriebsanleitung des jeweiligen Sensors. Die Heizung ist dauerhaft bereit und muss nicht zusätzlich aktiviert werden. Sie schaltet sich bei Temperaturen um -5°C (+23°F) automatisch ein und schaltet bei ca. 0°C (+32°F) wieder aus. Heizung für das Anzeige- und Bedienmodul PLICSCOM... -
Seite 14: Instandhalten
7.1 Das Gerät reparieren Sollte eine Reparatur des Gerätes erforderlich sein, gehen Sie folgendermaßen vor: Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparatur- formular" ein Rücksendeformular (23 KB) herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rück- fragen durchzuführen. -
Seite 15: Ausbauen
Bestimmungen (z.B. in Deutschland ent- sprechend der Elektronikschrottverordnung). Werkstoffe: siehe "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Möglichkeiten der Entsorgung bzw. Rücknahme. Heizung für das Anzeige- und Bedienmodul PLICSCOM... -
Seite 16: Anhang
-40 … +70 °C (-40 … +158 °F) Elektromechanische Daten Zusätzliche Kabeleinführung 1x Stecker M12x1 Spannungsversorgung Die Heizung muss mit einer sicher getrennten Funktionskleinspannung gemäß VDE 0106 Teil 101 gespeist werden. Versorgungsspannung 24 V DC +5% Leistung 1,7 W Heizung für das Anzeige- und Bedienmodul PLICSCOM... -
Seite 17: Maße
69mm (2 ") 69mm (2 ") 116mm (4 ") ø77mm (3 ") ø77mm (3 ") ø84mm (3 ") M20x1,5/ M20x1,5/ M20x1,5/ ½ NPT ½ NPT ½ NPT M20x1,5 Abb. 6: Gehäusevarianten Kunststoffgehäuse Edelstahlgehäuse Aluminiumgehäuse Heizung für das Anzeige- und Bedienmodul PLICSCOM... - Seite 18 Anhang Heizung für das Anzeige- und Bedienmodul PLICSCOM...
- Seite 19 Anhang Heizung für das Anzeige- und Bedienmodul PLICSCOM...
- Seite 20 Telefon (07836) 50-0 Fax (07836) 50-201 E-Mail: info@de.vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. © VEGA Grieshaber KG, Schiltach/Germany 2006 Änderungen vorbehalten 31708-DE-061212...
