SCHRITT 1
Zusammenbau der drei Bauteile
28B
28B
28C
28C
28C
AP
AP
28B
4
1 1

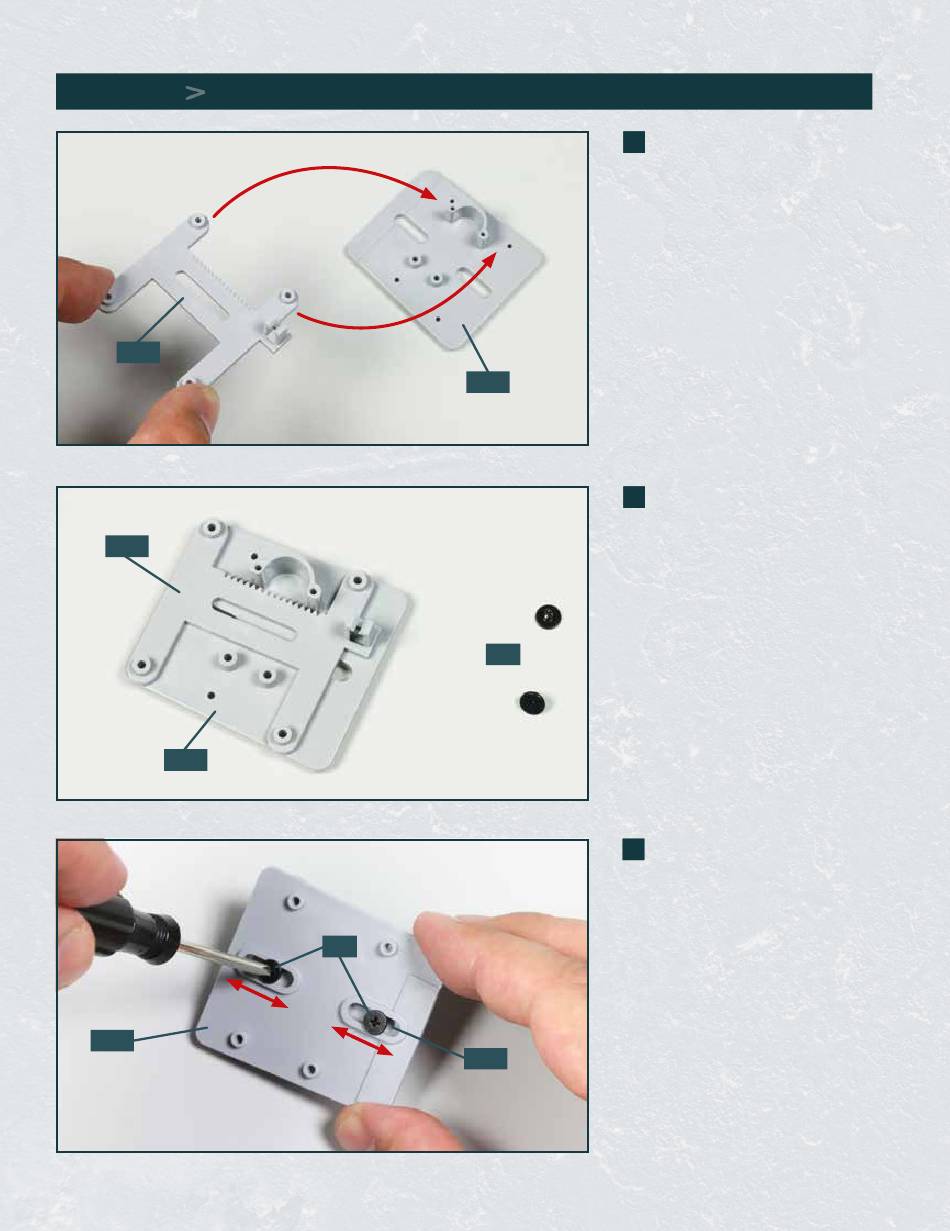

Legen Sie die Halterung 28C auf Ihre
Arbeitsplatte, ausgerichtet wie
abgebildet. Platzieren Sie die Träger-
platte 28B auf der Halterung, wie es
die beiden Pfeile andeuten.
2 2
Die Trägerplatte 28B ist korrekt auf
der Halterung 28C platziert. Legen Sie
zwei Schrauben AP bereit.
2 3
Halten Sie die Baugruppe 28B/28C in
Position und drehen Sie von hinten
jeweils eine der beiden Schrauben AP
in die zwei Aufnahmen der Träger-
platte 28B. Die Trägerplatte und somit
auch die Schrauben bleiben seitenbe-
weglich, wie es die Pfeile andeuten.
