Das Aufbaudeck

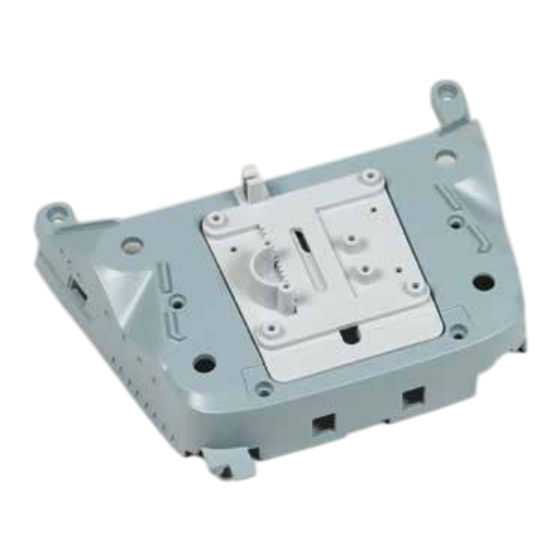

Der vorderste Abschnitt des Aufbaudecks mit den Aufnahmen für die vorderen vier 15-cm-Doppelgeschütze wird

geliefert. An seiner Unterseite werden eine Halterung und eine bewegliche Trägerplatte montiert.

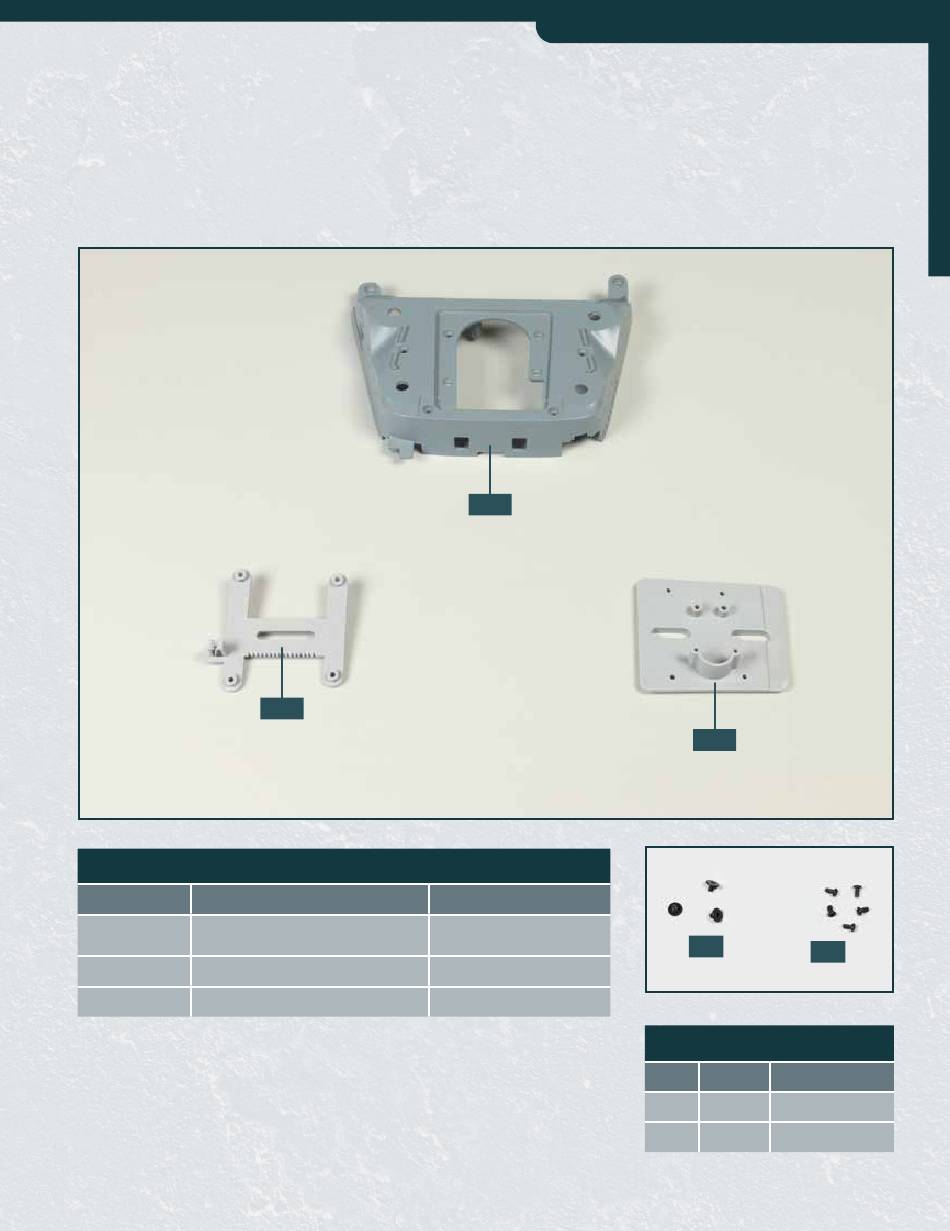

Ihre Bauteile im Überblick

Teilenummer

Vorderster Abschnitt des

28A

28B

Bewegliche Trägerplatte

28C

28B

Name

Aufbaudecks

Halterung

Schritt-für-Schritt-Bauanleitung

28A

Material

Gussmetall

ABS

3 3

28C

Schrauben

Typ

Anzahl

Abmessungen

2 + 1

2,3 x 3 mm

4 + 1

2,3 x 4 mm

Seite 1 Schritt-für-Schritt-Bauanleitung Das Aufbaudeck Der vorderste Abschnitt des Aufbaudecks mit den Aufnahmen für die vorderen vier 15-cm-Doppelgeschütze wird geliefert. An seiner Unterseite werden eine Halterung und eine bewegliche Trägerplatte montiert. Ihre Bauteile im Überblick Teilenummer Name Material Vorderster Abschnitt des Gussmetall Aufbaudecks Bewegliche Trägerplatte Halterung...
Seite 2 SCHRITT 1 Zusammenbau der drei Bauteile Legen Sie die Halterung 28C auf Ihre Arbeitsplatte, ausgerichtet wie abgebildet. Platzieren Sie die Träger- platte 28B auf der Halterung, wie es die beiden Pfeile andeuten. Die Trägerplatte 28B ist korrekt auf der Halterung 28C platziert. Legen Sie zwei Schrauben AP bereit.
Seite 3 Schritt-für-Schritt-Bauanleitung Legen Sie den vordersten Abschnitt 28A mit der Unterseite nach oben auf Ihre Arbeitsplatte. Fügen Sie die Halterung 28C mit der daran befestig- ten Trägerplatte in die Vertiefung vom Aufbaudeck ein, wie es die beiden Pfeile andeuten. 2 5 2 5 Halten Sie die Baugruppe in Position und fixieren Sie die Halterung 28C am Aufbaudeck 28A, indem Sie vier...
