Das erste Positionslicht

Auf der linken Seite des Rumpfs werden eine Reling, eine Abdeckung und eine LED-Platine montiert. Bei der

roten LED handelt es sich um das Backbord-Positionslicht.

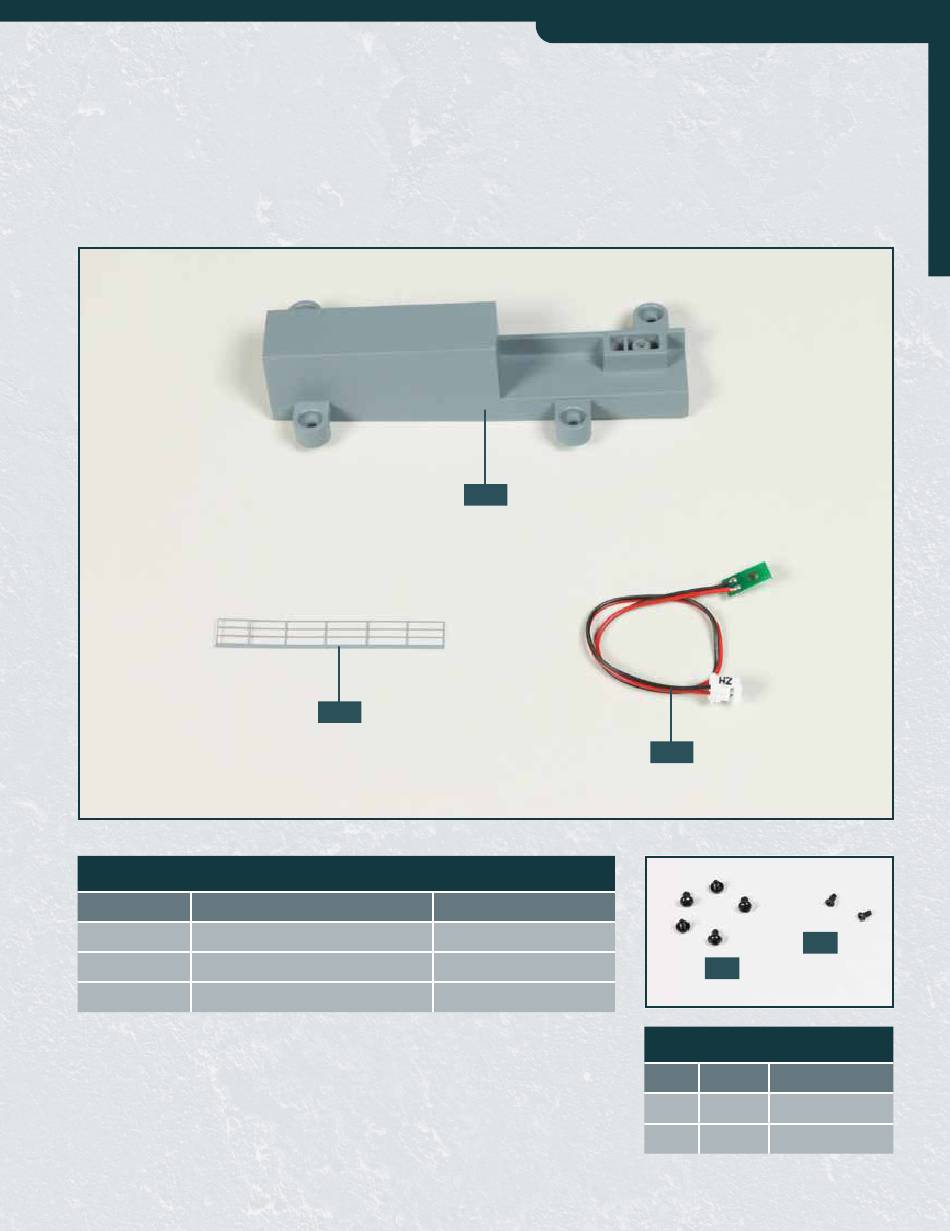

Ihre Bauteile im Überblick

Teilenummer

34A

34B

34C

LED-Platine mit Positionslicht

34B

Name

Abdeckung

Reling

Schritt-für-Schritt-Bauanleitung

34A

Material

ABS

Fotoätzteil

Elektronik

34C

Schrauben

Typ

Anzahl

Abmessungen

4 + 1

2,6 x 4 mm

1 + 1

2,3 x 4 mm

Seite 1 Schritt-für-Schritt-Bauanleitung Das erste Positionslicht Auf der linken Seite des Rumpfs werden eine Reling, eine Abdeckung und eine LED-Platine montiert. Bei der roten LED handelt es sich um das Backbord-Positionslicht. Ihre Bauteile im Überblick Teilenummer Name Material Abdeckung Reling Fotoätzteil LED-Platine mit Positionslicht Elektronik Schrauben Anzahl...
Seite 2 SCHRITT 1 Montage von Reling, Abdeckung und LED Nehmen Sie die Reling 34B wieder ab und versehen Sie deren Legen Sie die Rumpfstruktur auf Ihre Arbeitsplatte. Nehmen Sie die Reling 34B und setzen Sie sie testweise in die Öffnung des unteren Rand mit einigen winzigen Tropfen Sekundenkleber.
