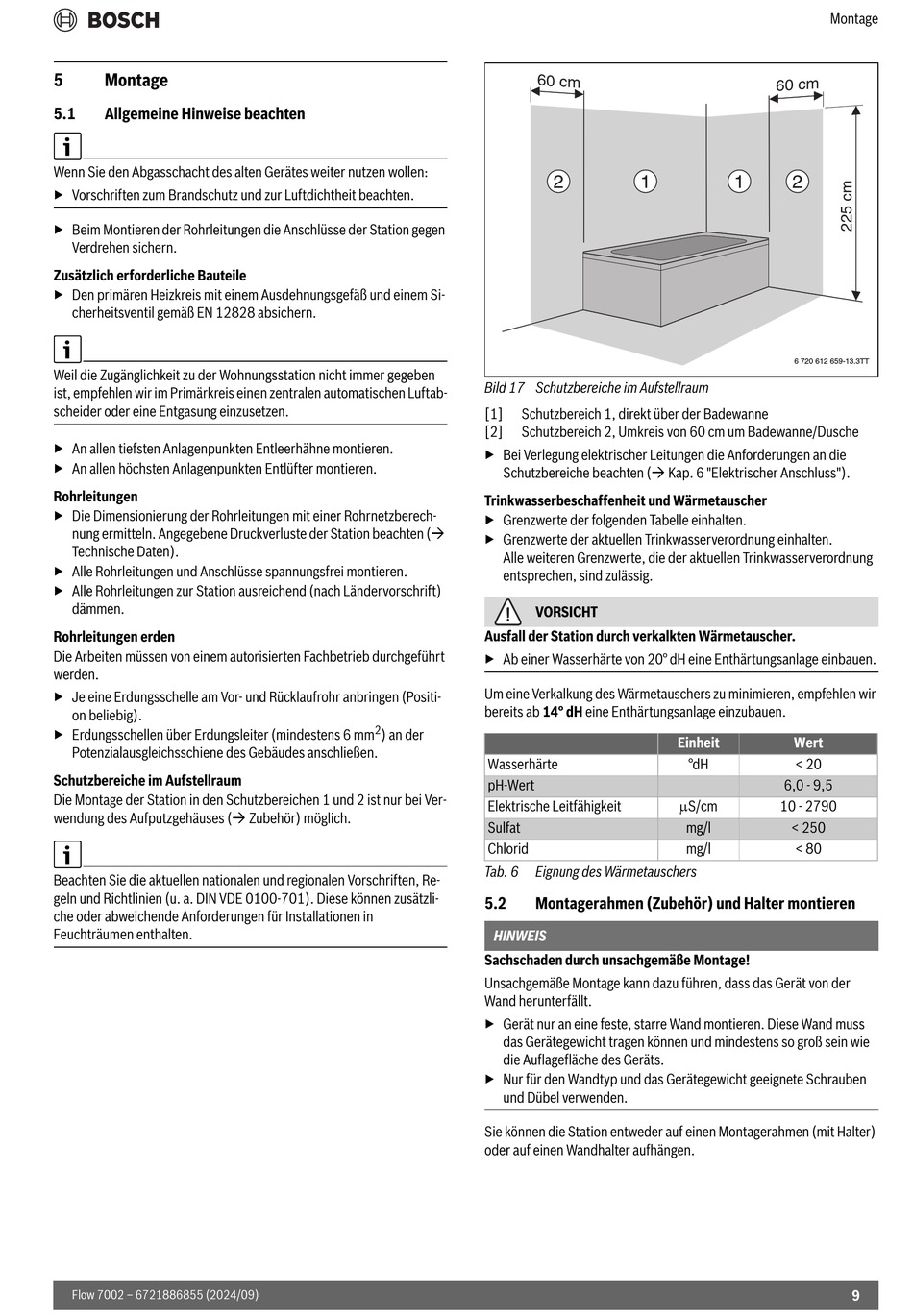

Bosch Flow 7002 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 9

5 Montage
5.1 Allgemeine Hinweise beachten
Wenn Sie den Abgasschacht des alten Gerätes weiter nutzen wollen:
▶ Vorschriften zum Brandschutz und zur Luftdichtheit beachten.
▶ Beim Montieren der Rohrleitungen die Anschlüsse der Station gegen
Verdrehen sichern.
Zusätzlich erforderliche Bauteile
▶ Den primären Heizkreis mit einem Ausdehnungsgefäß und einem Si-
cherheitsventil gemäß EN 12828 absichern.
Weil die Zugänglichkeit zu der Wohnungsstation nicht immer gegeben
ist, empfehlen wir im Primärkreis einen zentralen automatischen Luftab-
scheider oder eine Entgasung einzusetzen.
▶ An allen tiefsten Anlagenpunkten Entleerhähne montieren.
▶ An allen höchsten Anlagenpunkten Entlüfter montieren.
Rohrleitungen
▶ Die Dimensionierung der Rohrleitungen mit einer Rohrnetzberech-
nung ermitteln. Angegebene Druckverluste der Station beachten (
Technische Daten).
▶ Alle Rohrleitungen und Anschlüsse spannungsfrei montieren.
▶ Alle Rohrleitungen zur Station ausreichend (nach Ländervorschrift)
dämmen.
Rohrleitungen erden
Die Arbeiten müssen von einem autorisierten Fachbetrieb durchgeführt
werden.
▶ Je eine Erdungsschelle am Vor- und Rücklaufrohr anbringen (Positi-
on beliebig).
▶ Erdungsschellen über Erdungsleiter (mindestens 6 mm
Potenzialausgleichsschiene des Gebäudes anschließen.
Schutzbereiche im Aufstellraum
Die Montage der Station in den Schutzbereichen 1 und 2 ist nur bei Ver-
wendung des Aufputzgehäuses ( Zubehör) möglich.
Beachten Sie die aktuellen nationalen und regionalen Vorschriften, Re-
geln und Richtlinien (u. a. DIN VDE 0100-701). Diese können zusätzli-
che oder abweichende Anforderungen für Installationen in
Feuchträumen enthalten.
Flow 7002 – 6721886855 (2024/09)
6 0 c m
Bild 17 Schutzbereiche im Aufstellraum
[1] Schutzbereich 1, direkt über der Badewanne
[2] Schutzbereich 2, Umkreis von 60 cm um Badewanne/Dusche
▶ Bei Verlegung elektrischer Leitungen die Anforderungen an die
Schutzbereiche beachten ( Kap. 6 "Elektrischer Anschluss").
Trinkwasserbeschaffenheit und Wärmetauscher
▶ Grenzwerte der folgenden Tabelle einhalten.
▶ Grenzwerte der aktuellen Trinkwasserverordnung einhalten.
Alle weiteren Grenzwerte, die der aktuellen Trinkwasserverordnung
entsprechen, sind zulässig.
VORSICHT
Ausfall der Station durch verkalkten Wärmetauscher.
▶ Ab einer Wasserhärte von 20° dH eine Enthärtungsanlage einbauen.
Um eine Verkalkung des Wärmetauschers zu minimieren, empfehlen wir
bereits ab 14° dH eine Enthärtungsanlage einzubauen.
2
) an der
Wasserhärte
pH-Wert
Elektrische Leitfähigkeit
Sulfat
Chlorid
Tab. 6 Eignung des Wärmetauschers
5.2 Montagerahmen (Zubehör) und Halter montieren
HINWEIS
Sachschaden durch unsachgemäße Montage!
Unsachgemäße Montage kann dazu führen, dass das Gerät von der
Wand herunterfällt.
▶ Gerät nur an eine feste, starre Wand montieren. Diese Wand muss
das Gerätegewicht tragen können und mindestens so groß sein wie
die Auflagefläche des Geräts.
▶ Nur für den Wandtyp und das Gerätegewicht geeignete Schrauben
und Dübel verwenden.
Sie können die Station entweder auf einen Montagerahmen (mit Halter)
oder auf einen Wandhalter aufhängen.
2 1
Einheit
°dH
S/cm
mg/l
mg/l
Montage
6 0 c m
1 2
6 720 612 659-13.3TT
Wert
< 20
6,0 - 9,5
10 - 2790
< 250
< 80
9
