Montage
Montagerahmen montieren (Zubehör)
▶ Montagerahmen ausreichend befestigen. Beiliegende Anleitung be-
achten.

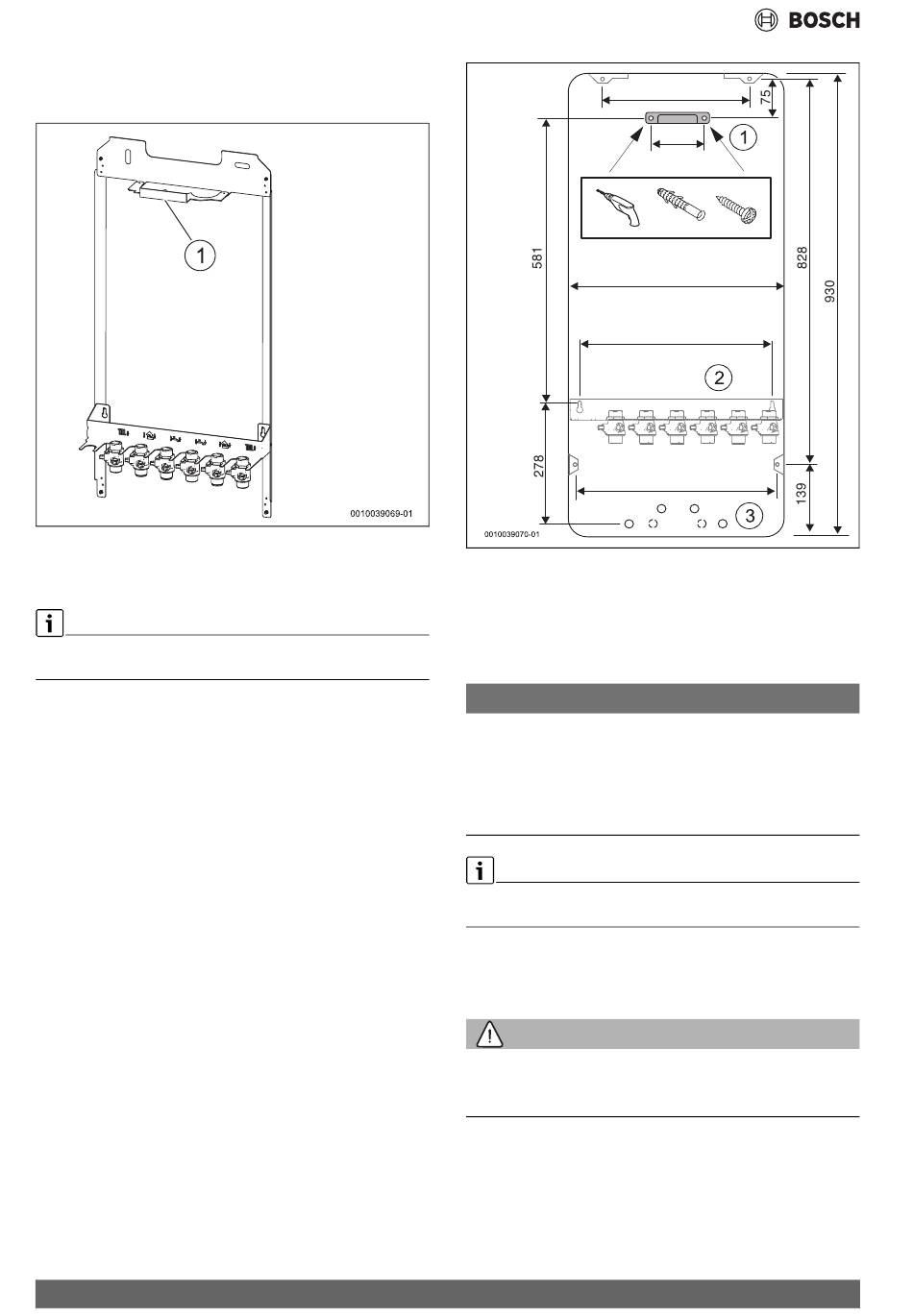

Bild 18 Beispiel Montagerahmen
[1] Halter
Wandhalter bauseits montieren
Wenn Sie das Aufputzgehäuse verwenden, muss es jetzt montiert wer-
den bevor die Station montiert wird. Eine separate Anleitung liegt bei.
Wir empfehlen den Halter mit Schrauben 6 mm zu befestigen.
▶ Löcher entsprechend der Abmessungen für Halter bohren.
▶ Beiliegenden Halter mit Dübel und Schrauben befestigen.
10
Bild 19 Abmessungen bei Montage mit separatem Wandhalter, Monta-
geplatte und Aufputzgehäuse (Zubehör)
[1] Wandhalter
[2] Montageplatte (Zubehör)
[3] Anschlüsse bei Gerätetausch, wenn vorhanden
Rohre anschließen
HINWEIS
Undichtigkeiten durch beschädigten Kugelhahn der Montagean-
schlussplatte!
Bei Abdichtung am Gewinde kann ein hoher Drehmoment den Kugel-
hahn zerstören.
▶ Zur Abdichtung der bauseitigen Rohrleitungen an der Montagean-
schlussplatte Flachdichtungen (bauseits) verwenden.
Beim Anschließen der bauseitigen Rohre an die Montageplatte die Rohre
so verlegen, dass keine Luftsäcke entstehen.
▶ Bauseitige Rohre mit Dichtungen an Anschlüsse der Station bzw. an
Montageplatte anschließen.
5.3 Thermische Absicherung montieren (Zubehör)
WARNUNG
Verbrühungsgefahr durch hohe Primärkreistemperatur.
Bei Primärkreistemperaturen von mehr als 70 °C:
▶ Thermische Absicherung montieren (Zubehör).
Bei Primärkreistemperaturen von mehr als 70 °C muss eine Thermische
Absicherung am Warmwasserausgang montiert werden.
300
135
400
384
391
