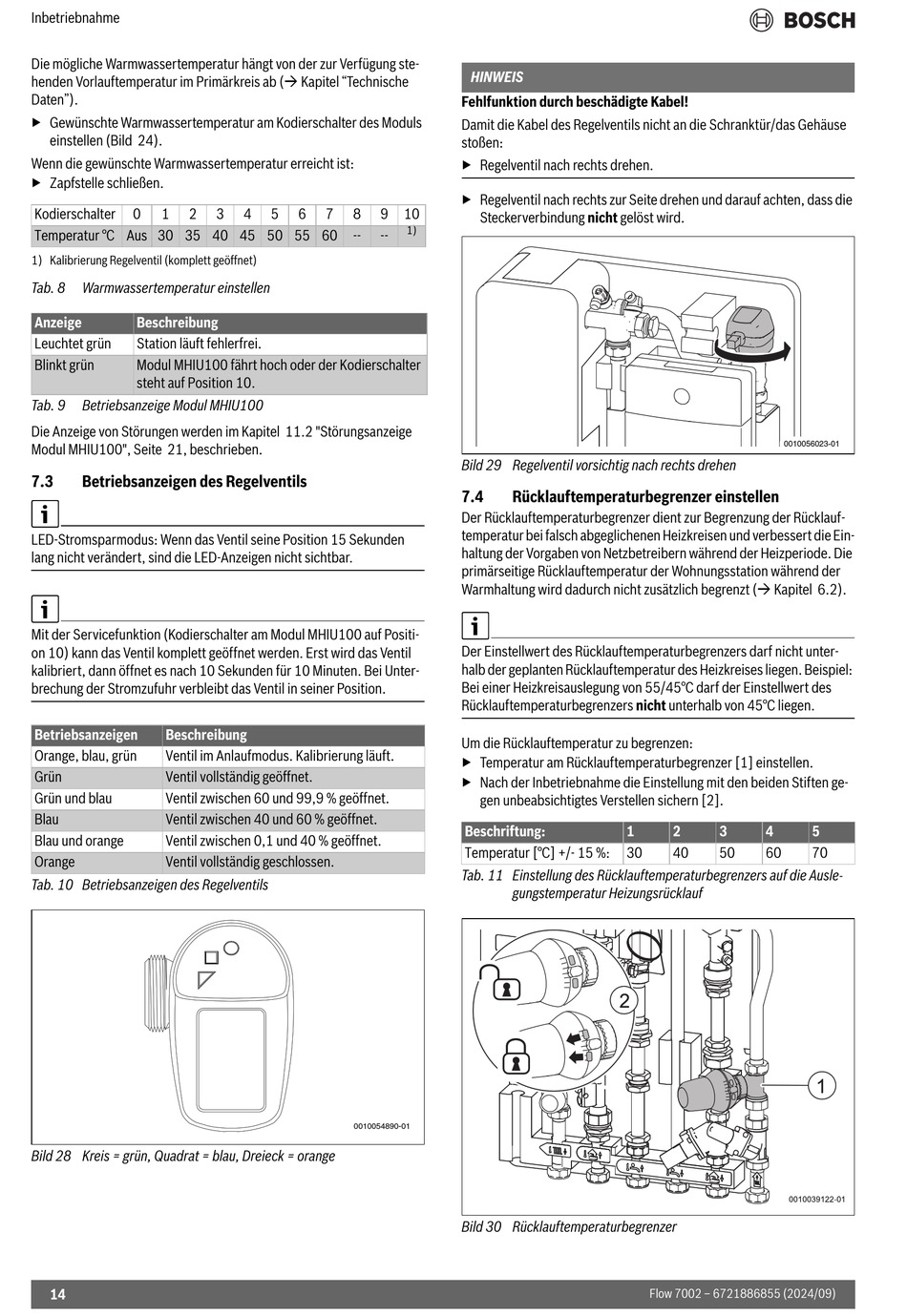

Inbetriebnahme
Die mögliche Warmwassertemperatur hängt von der zur Verfügung ste-
henden Vorlauftemperatur im Primärkreis ab ( Kapitel "Technische
Daten").
▶ Gewünschte Warmwassertemperatur am Kodierschalter des Moduls
einstellen (Bild 24).
Wenn die gewünschte Warmwassertemperatur erreicht ist:
▶ Zapfstelle schließen.
Kodierschalter 0 1 2
Temperatur °C Aus 30 35 40 45 50 55 60
1) Kalibrierung Regelventil (komplett geöffnet)
Tab. 8 Warmwassertemperatur einstellen
Anzeige Beschreibung
Leuchtet grün Station läuft fehlerfrei.
Blinkt grün Modul MHIU100 fährt hoch oder der Kodierschalter
steht auf Position 10.
Tab. 9 Betriebsanzeige Modul MHIU100
Die Anzeige von Störungen werden im Kapitel 11.2 "Störungsanzeige
Modul MHIU100", Seite 21, beschrieben.
7.3 Betriebsanzeigen des Regelventils
LED-Stromsparmodus: Wenn das Ventil seine Position 15 Sekunden
lang nicht verändert, sind die LED-Anzeigen nicht sichtbar.
Mit der Servicefunktion (Kodierschalter am Modul MHIU100 auf Positi-
on 10) kann das Ventil komplett geöffnet werden. Erst wird das Ventil
kalibriert, dann öffnet es nach 10 Sekunden für 10 Minuten. Bei Unter-
brechung der Stromzufuhr verbleibt das Ventil in seiner Position.
Betriebsanzeigen Beschreibung
Orange, blau, grün Ventil im Anlaufmodus. Kalibrierung läuft.
Grün Ventil vollständig geöffnet.
Grün und blau Ventil zwischen 60 und 99,9 % geöffnet.
Blau Ventil zwischen 40 und 60 % geöffnet.
Blau und orange Ventil zwischen 0,1 und 40 % geöffnet.
Orange Ventil vollständig geschlossen.
Tab. 10 Betriebsanzeigen des Regelventils
Bild 28 Kreis = grün, Quadrat = blau, Dreieck = orange
14
3 4 5 6 7 8 9
-- --
00100 00100 54890 54890
HINWEIS
Fehlfunktion durch beschädigte Kabel!
Damit die Kabel des Regelventils nicht an die Schranktür/das Gehäuse
stoßen:
▶ Regelventil nach rechts drehen.
▶ Regelventil nach rechts zur Seite drehen und darauf achten, dass die
10
Steckerverbindung nicht gelöst wird.
1)
Bild 29 Regelventil vorsichtig nach rechts drehen
7.4 Rücklauftemperaturbegrenzer einstellen
Der Rücklauftemperaturbegrenzer dient zur Begrenzung der Rücklauf-
temperatur bei falsch abgeglichenen Heizkreisen und verbessert die Ein-
haltung der Vorgaben von Netzbetreibern während der Heizperiode. Die
primärseitige Rücklauftemperatur der Wohnungsstation während der
Warmhaltung wird dadurch nicht zusätzlich begrenzt ( Kapitel 6.2).
Der Einstellwert des Rücklauftemperaturbegrenzers darf nicht unter-
halb der geplanten Rücklauftemperatur des Heizkreises liegen. Beispiel:
Bei einer Heizkreisauslegung von 55/45°C darf der Einstellwert des
Rücklauftemperaturbegrenzers nicht unterhalb von 45°C liegen.
Um die Rücklauftemperatur zu begrenzen:
▶ Temperatur am Rücklauftemperaturbegrenzer [1] einstellen.
▶ Nach der Inbetriebnahme die Einstellung mit den beiden Stiften ge-
gen unbeabsichtigtes Verstellen sichern [2].
Beschriftung:
Temperatur [°C] +/- 15 %:
Tab. 11 Einstellung des Rücklauftemperaturbegrenzers auf die Ausle-
gungstemperatur Heizungsrücklauf
-01 -01
Bild 30 Rücklauftemperaturbegrenzer
00100 00100
1 2 3 4
30 40 50 60
