Produktübersicht
25
24
23
22
21
20
19
18
17
16 15

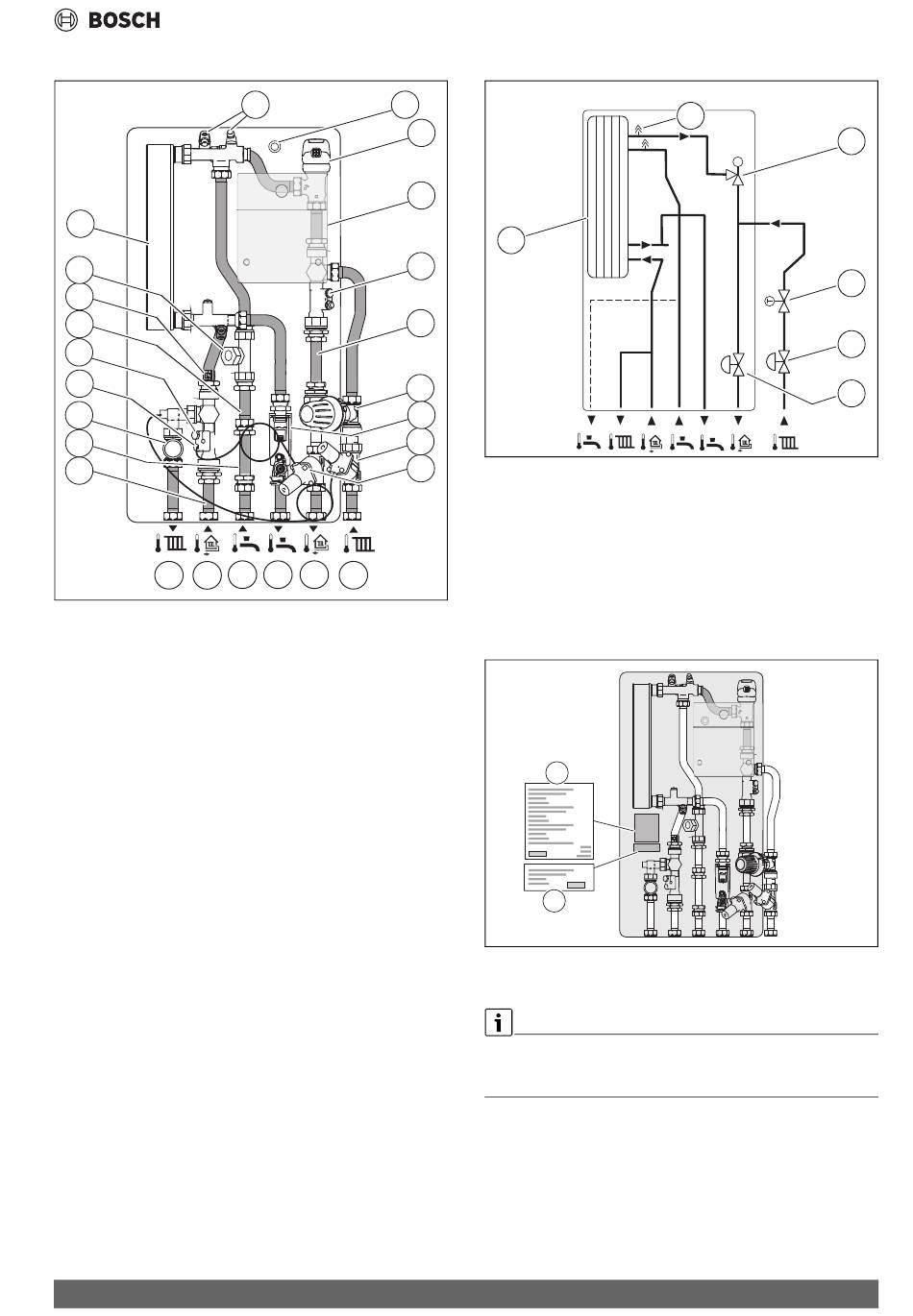

Bild 2 Station
[1] Entlüftungsventil
[2] Dichtungen für Anschlussrohre
[3] Regelventil für Warmwasserbereitung
[4] Modul MHIU100
[5] Anschluss für Temperaturfühler Rücklauf Wärmemengenzähler
M10 × 1, wenn zwei Temperaturfühler vorhanden sind
[6] Adapter für Wärmemengenzähler 130 × G1 / 110 × G¾
[7] Rücklauftemperaturbegrenzer
[8] Durchflussturbine und -begrenzer mit Filter und Überdruckventil,
Sekundärkreis
[9] Differenzdruckregler Heizkreis (Einstellschraube nicht verän-
dern! Grundeinstellung: 150 mbar)
[10] Differenzdruckregler Primärkreis (Einstellschraube nicht verän-
dern! Grundeinstellung: 400 mbar)
[11] Anschluss für Heizkreis Rücklauf G¾
[12] Anschluss für Primärkreis Rücklauf G¾
[13] Anschluss für Warmwasser G¾
[14] Anschluss für Kaltwasser G¾
[15] Anschluss für Primärkreis Vorlauf G¾
[16] Anschluss für Heizkreis Vorlauf G¾
[17] Filter
[18] Adapter für Kaltwasserzähler, 110 × G¾ (Zubehör)
[19] Zonenventil (Anschluss Stellantrieb, Zubehör)
[20] Anschluss für Kapillarrohr Differenzdruckregler
[21] Anschluss für Fühler Vorlauf Wärmemengenzähler M10 × 1 (Zu-
behör)
[22] Adapter für Wasserschlagdämpfer
[23] Temperaturfühler Primärkreis Vorlauf
[24] Anschluss für Kaltwasserausgang
[25] Plattenwärmetauscher (edelstahlgelötet)
Flow 7002 – 6721886855 (2024/09)
1 2
14 13 12
11
00100 37961
Rohrleitungs- und Instrumentenfließschema
3
4
25
5
6
7
8
9
10
Bild 3 Station als Fließschema
3.3 Typschild
Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri-
ennummer des Produktes [2]. Ein zusätzliches Datenschild befindet
sich oberhalb des Typschildes [1].
• F7002 RS = Wohnungsstation
-02
• 35 = 35 kW Wasserleistung
• S = Edelstahlgelöteter Wärmetauscher
• R = Austauschgerät
2
1
Bild 4 Typschild und Datenschild
3.4 Abmessungen und Mindestabstände
Zur besseren Installation/Inspektion empfehlen wir rund um die Station
einen Abstand von mindestens 50 mm zu Wänden und Decke einzuhal-
ten.
Angaben zum Produkt
1
3
M
7
9
10
00100 39056 -02
00100 37962 -02
5
