Angaben zum Produkt
3 Angaben zum Produkt
3.1 Lieferumfang
Die Wohnungsstation F7002 RS dient der Warmwasserbereitung und
Heizwassererwärmung. Sie ersetzt das bisherige Heizgerät in Verbin-
dung (oder Kombination) mit einer zentralen Wärmeerzeugung.
▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
00100 37953 -02

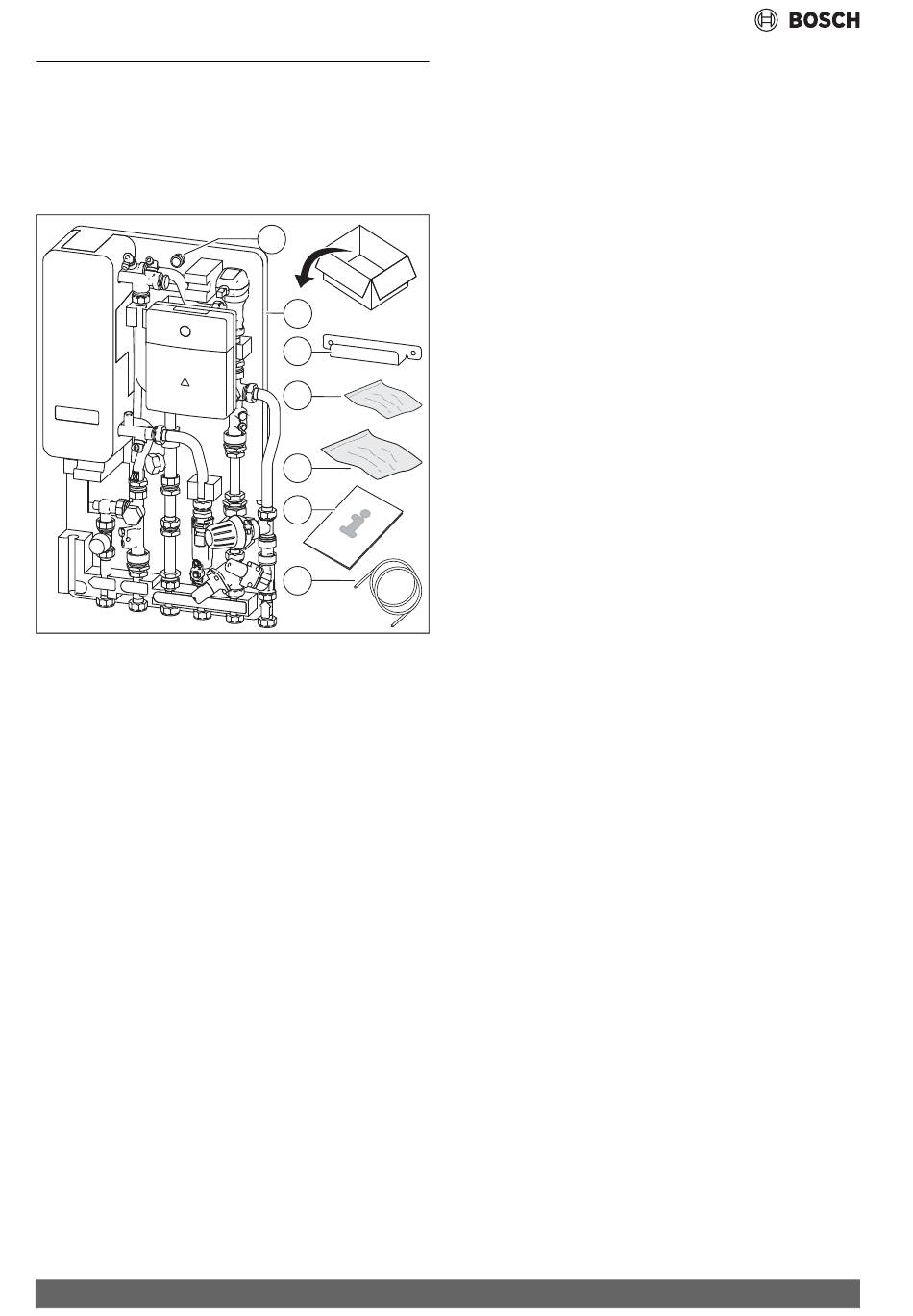

Bild 1 Lieferumfang Wohnungsstation
[1] Dichtungen (5 × )
[2] Wohnungsstation
[3] Wandhalter (unterhalb des Wärmetauschers)
[4] Widerstände (für Warmhaltefunktion)
[5] Kleinteile (4 × Schrauben, 4 × Dübel)
[6] Installations- und Wartungsanleitung
[7] Schlauch zum Entleeren (rechts neben dem Wärmetauscher)
Artikel-Nr. Station F7002 RS 35 : 7735600749
Artikel-Nr. Station F7002 RS 45: 7735600751
3.2 Produktbeschreibung
Die Wohnungsstation F7002 RS wird zur Bereitstellung von Heizwärme
und Warmwasser in Gebäuden eingesetzt, die indirekt über Nah-/Fern-
wärme oder zentrale Heizungsanlagen versorgt werden.
Die Wohnungsstation F7002 RS wird in dieser Anleitung kurz Station ge-
nannt.
Warmwasserbetrieb
• Über den Kodierschalter am Modul [4] wird die gewünschte Warm-
wassertemperatur eingestellt. Die Durchflussturbine [8] löst die
Warmwasserbereitung aus und das Regelventil [3] passt die Warm-
wassertemperatur an.
• Primärseitiges Heizwasser [15] strömt durch den Plattenwärmetau-
scher [25] und erwärmt das Trinkwasser im Durchlaufprinzip.
Heizbetrieb
• Der auf dem Zonenventil [19] montierte Stellantrieb (Zubehör) öff-
net bei einer Heizanforderung durch den raumtemperaturgeführten
Regler (Zubehör). Die Vorlauftemperatur bleibt unverändert und ent-
spricht der Vorlauftemperatur des Primärkreises.
4
1
2
3
4
5
6
7
Rücklauftemperaturbegrenzer
• Damit die Rücklauftemperatur des Heizkreises möglichst gering ist,
kann am Rücklauftemperaturbegrenzer [7] die gewünschte Tempe-
ratur eingestellt werden ab der das Ventil schließt.
Parallelbetrieb
• Der Warmwasserbetrieb und der Heizbetrieb funktionieren parallel.
Der primärseitige Volumenstrom teilt sich den Druckverhältnissen
entsprechend auf.
Differenzdruckregler
• Der Differenzdruckregler der Station [10] überwacht den Differenz-
druck innerhalb der Station (eingestellter Wert: 400 mbar) und dient
somit auch als primärseitiger Durchflussbegrenzer. Der zweite Diffe-
renzdruckregler [9] überwacht den Heizkreis (eingestellter Wert:
150 mbar).
Warmhaltefunktion (Sommerbypass)
• Diese Funktion verkürzt ein langes Aufheizen der Rohrleitungen des
Primarkreises bei langer Inaktivität der Wohnungsstation. Dadurch
werden kürzere Wartezeiten bei der Warmwasserbereitung erreicht.
Der Wärmetauscher wird dabei in Intervallen durchströmt und warm-
gehalten. Die Temperatur wird durch einen Steckwiderstand im Mo-
dul MHIU100 eingestellt.
Intelligente Sollwertanpassung
• Bei nicht ausreichender Wärmeversorgung, werden Warmwasser-
temperatur und Warmhaltetemperatur (Sommerbypass) automa-
tisch reduziert, um eine dauerhafte Durchströmung der Station und
eine Durchmischung des Pufferspeichers zu verhindern. Ist die Wär-
meversorgung wieder hergestellt, setzt die Station die Einstellungen
wieder zurück.
Ventilkick
• Um ein Blockieren des Regelventils [3] zu vermeiden, wird das Ventil
einmal pro Woche aktiviert.
