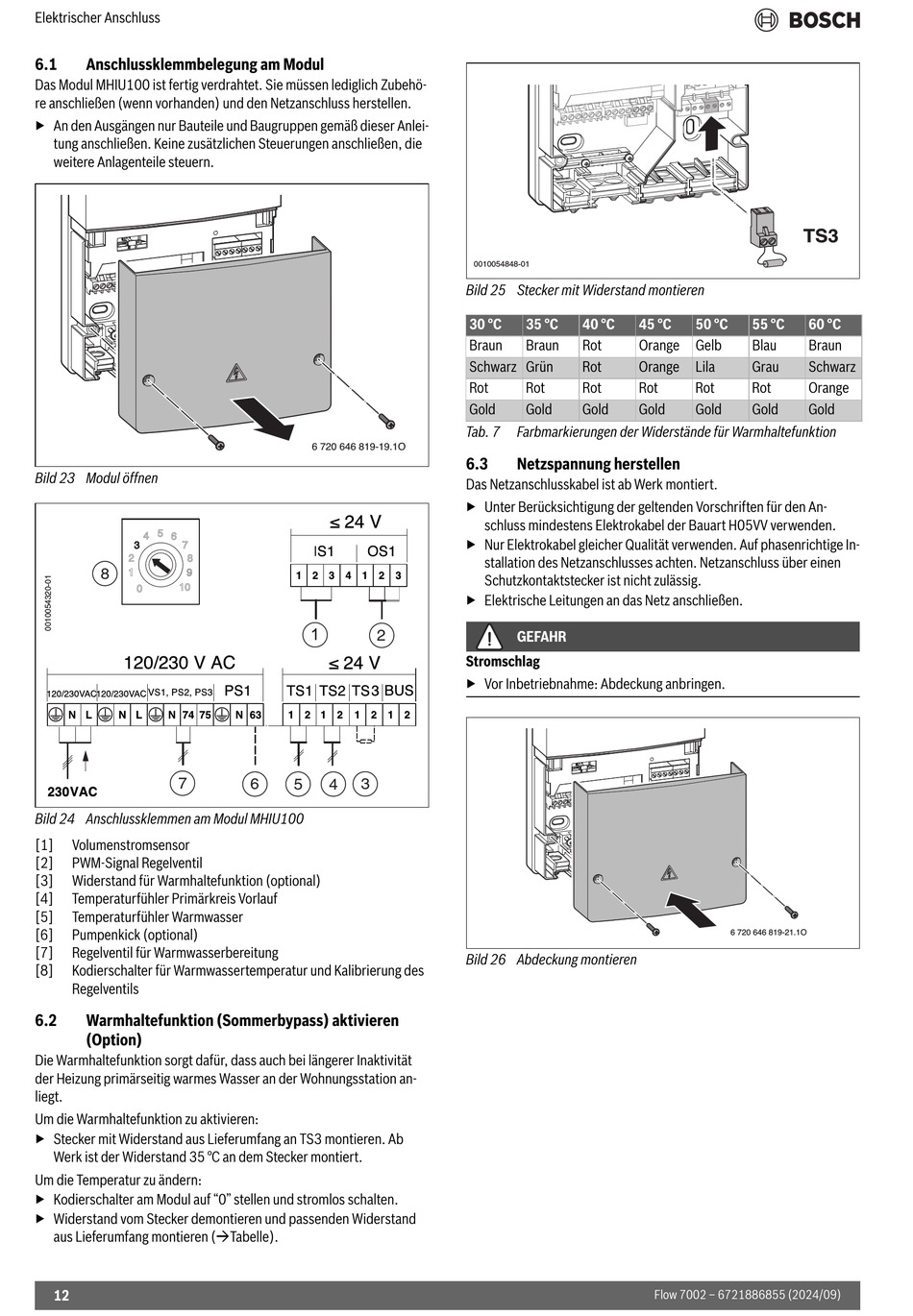

Elektrischer Anschluss
6.1 Anschlussklemmbelegung am Modul
Das Modul MHIU100 ist fertig verdrahtet. Sie müssen lediglich Zubehö-
re anschließen (wenn vorhanden) und den Netzanschluss herstellen.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.
Bild 23 Modul öffnen
8 8
7 7
Bild 24 Anschlussklemmen am Modul MHIU100
[1] Volumenstromsensor
[2] PWM-Signal Regelventil
[3] Widerstand für Warmhaltefunktion (optional)
[4] Temperaturfühler Primärkreis Vorlauf
[5] Temperaturfühler Warmwasser
[6] Pumpenkick (optional)
[7] Regelventil für Warmwasserbereitung
[8] Kodierschalter für Warmwassertemperatur und Kalibrierung des
Regelventils
6.2 Warmhaltefunktion (Sommerbypass) aktivieren
(Option)
Die Warmhaltefunktion sorgt dafür, dass auch bei längerer Inaktivität
der Heizung primärseitig warmes Wasser an der Wohnungsstation an-
liegt.
Um die Warmhaltefunktion zu aktivieren:
▶ Stecker mit Widerstand aus Lieferumfang an TS3 montieren. Ab
Werk ist der Widerstand 35 °C an dem Stecker montiert.
Um die Temperatur zu ändern:
▶ Kodierschalter am Modul auf "0" stellen und stromlos schalten.
▶ Widerstand vom Stecker demontieren und passenden Widerstand
aus Lieferumfang montieren (Tabelle).
12
6 720 646 819-19.1O
2 2
6 6
5 5 4 4 3 3
00100 00100 54848 54848 -01 -01
Bild 25 Stecker mit Widerstand montieren
30 °C 35 °C 40 °C 45 °C
Braun Braun Rot Orange
Schwarz Grün Rot Orange
Rot Rot Rot Rot
Gold Gold Gold Gold
Tab. 7 Farbmarkierungen der Widerstände für Warmhaltefunktion
6.3 Netzspannung herstellen
Das Netzanschlusskabel ist ab Werk montiert.
▶ Unter Berücksichtigung der geltenden Vorschriften für den An-
schluss mindestens Elektrokabel der Bauart H05VV verwenden.
▶ Nur Elektrokabel gleicher Qualität verwenden. Auf phasenrichtige In-
stallation des Netzanschlusses achten. Netzanschluss über einen
Schutzkontaktstecker ist nicht zulässig.
▶ Elektrische Leitungen an das Netz anschließen.
GEFAHR
Stromschlag
▶ Vor Inbetriebnahme: Abdeckung anbringen.
Bild 26 Abdeckung montieren
50 °C 55 °C 60 °C
Gelb Blau Braun
Lila Grau Schwarz
Rot Rot Orange
Gold Gold Gold
6 720 646 819-21.1O
