1. Kugelhahn demontieren.
2. Thermische Absicherung montieren.
1. 1.
00100 6320-01 00100 6320-01 5 5

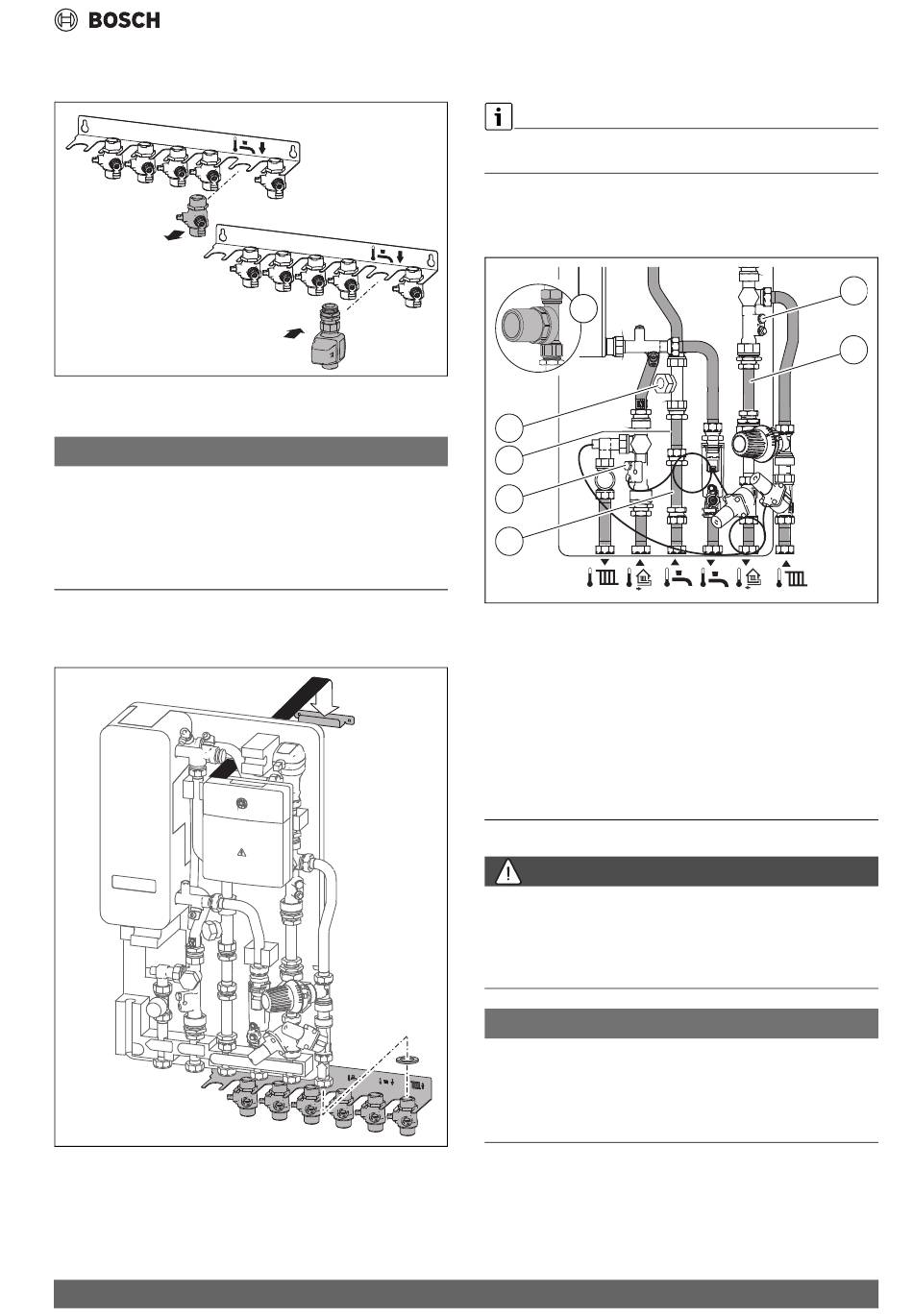

Bild 20 Thermische Absicherung montieren
5.4 Station montieren
HINWEIS
Temperturschwankungen am Warmwasser-Austritt durch Ausfall
des Differenzdruckreglers!
Wird die Kapillarleitung geknickt, kann das zum Ausfall des Differenz-
druckreglers führen.
▶ Vorsichtig mit der Kapillarleitung umgehen und nicht knicken.
▶ Kapillarleitung mit einem Radius von mehr als 20 mm biegen.
▶ Aufhängepunkt der Station auf den Halter setzen.
▶ Anschlüsse unten mit Dichtungen auf Montageplatte setzen und Ver-
schraubungen festziehen.
00100 37965 -02
Bild 21 Station aufhängen
Flow 7002 – 6721886855 (2024/09)
2. 2.
6 x
5.5 Zähler und Wasserschlagdämpfer montieren (Zube-
hör)
Wenn Sie das Zubehör "Wasserzählerbügel" montieren möchten, ist
kein Wasserschlagdämpfer in der Station möglich.
▶ Adapterrohr demontieren.
▶ Bauteil montieren. Dabei Fließrichtung und beiliegende Anleitung
beachten.
7
6
5
4
3
Bild 22 Adapterrohre ersetzen
[1] Anschluss Temperaturfühler Wärmemengenzähler, wenn zwei
Temperaturfühler vorhanden sind
[2] Adapter Wärmemengenzähler 130 × G1 / 110 × G¾
[3] Adapter für Kaltwasserzähler, 110 × G¾
[4] Anschluss für Temperaturfühler Vorlauf Wärmemengenzähler
M10 × 1
[5] Adapter Wasserschlagdämpfer
[6] Anschluss Kaltwasserabgang (Zubehör)
[7] Wasserschlagdämpfer (Zubehör)
6 Elektrischer Anschluss
GEFAHR
Lebensgefahr durch elektrischen Strom!
▶ Elektroarbeiten nur mit entsprechender Qualifikation ausführen.
▶ Vor dem Öffnen des Geräts: Netzspannung allpolig stromlos schalten
und gegen unbeabsichtigtes Wiedereinschalten sichern.
▶ Installationsvorschriften beachten.
HINWEIS
Überlastungsschaden
Die maximale Leistungsaufnahme darf die Vorgaben nicht überschrei-
ten.
▶ Zur Unterbrechung der Netzspannungsversorgung eine allpolige
normgerechte Trennvorrichtung (nach EN60335-1) installieren.
Elektrischer Anschluss
1
2
00100 3796 6-02
