Bosch Flow 7002 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 8

Vorschriften
prim [l/h]
1600
1400
1200
1000
1
800
600
400
200
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

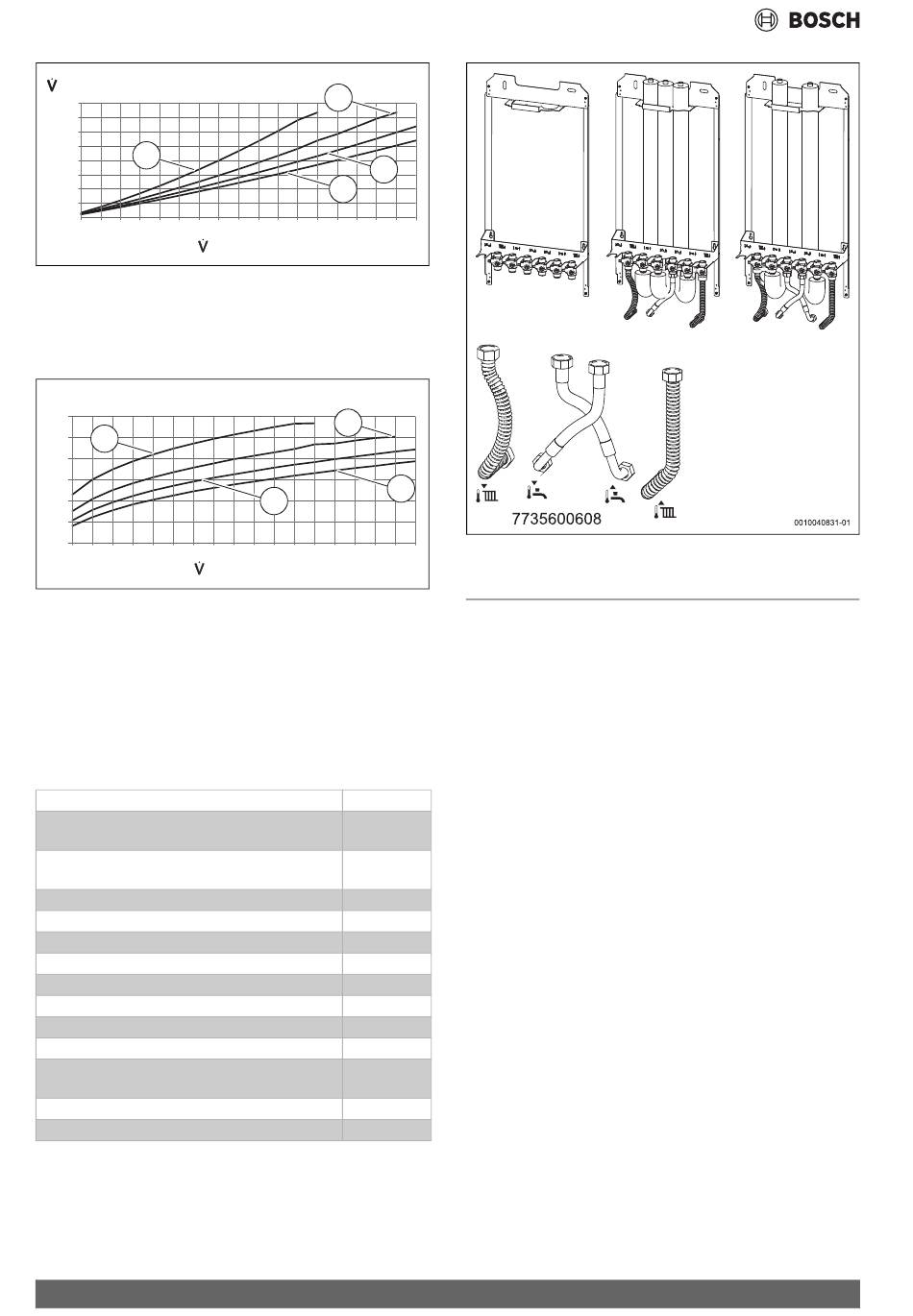

Bild 14 45 kW - Schüttleistung bei Wassererwärmung 10 auf 60 °C
[1] Primärtemperatur 65 °C
[2] Primärtemperatur 70 °C
[3] Primärtemperatur 75 °C
[4] Primärtemperatur 80 °C
t [ °C ]
40
35 1
30
25
20
15
10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
sek [l/min]
Bild 15 45 kW - Rücklauftemperatur bei Wassererwärmung von 10 auf
60 °C
[1] Primärtemperatur 65 °C
[2] Primärtemperatur 70 °C
[3] Primärtemperatur 75 °C
[4] Primärtemperatur 80 °C
3.7 Zubehör
Eine Übersicht der lieferbaren Zubehöre finden Sie in unserem Gesamt-
katalog. Informationen zur Montage liegen den Zubehören bei.
Anschluss-Set unten universell
Montagerahmen kpl., 3 Versorgungsrohre oben und 3
Flexschläuche
Montagerahmen kpl., 2 Versorgungsrohre oben und 4
Flexschläuche
Montagerahmen inklusive Kugelhähne
2 Versorgungsrohre oben
2 Versorgungsrohre, 1 PWC-Rohr oben
Aufputzgehäuse
Montageplatte
Kaltwasserabgang mit Kugelhahn
Dämmung für Aufputzgehäuse
Wasserzählerbügel
Thermische Absicherung (bei mehr als 70 °C primärer
Vorlauf)
Kugelhahn-Set (3 Stück)
Wasserschlagdämpfer
Tab. 5 Zubehör mit Artikelnummer
8
45 kW
2
3
4
sek [l/min]
00100
45 kW
2
3
00100
7735600608
7735600606
7735600607
7735600641
7735600609
7735600647
7735600603
7735600610
7735600613
7735600645
7735600640
7735600799
7735600615
7733600118
555 80-01
7735600641
4
Bild 16 Montagerahmen und Anschluss-Set unten (Installationsanlei-
tungen liegen bei)
555 81-01
4 Vorschriften
▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor-
schriften sind ebenfalls zum Zeitpunkt der Installation gültig.
▶ Für die Montage und den Betrieb der Anlage die landesspezifischen
und örtlichen Normen und Richtlinien beachten.
Regeln der Technik in Deutschland
• DIN-Normen, Beuth-Verlag GmbH - Burggrafenstr. 6, 10787 Berlin
– DIN EN806 (Technische Regeln für Trinkwasserinstallationen)
– DIN EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in
Trinkwasserinstallationen)
– DIN 1988 (Teil 100-300), TRWI (Technische Regeln für Trink-
wasserinstallationen)
– DIN 4708 (zentrale Wassererwärmungsanlagen)
– DIN 4753 (Wassererwärmer und Wassererwärmungsanlagen für
Trink- und Heizwasser)
• DVGW, Wirtschafts- und Verlagsgesellschaft, Gas- und Wasser
GmbH, Josef-Wirmer-Str. 1-3, 53123 Berlin
– Arbeitsblatt W 551 (Trinkwassererwärmungsanlagen; Techni-
sche Maßnahmen zur Verminderung des Legionellenwachstums)
• Trinkwasserverordnung 2011: Grenzwerte für die Wasserbeschaf-
fenheit einhalten.
• DIN VDE 0100: Errichten von Niederspannungsanlagen
• EN 60335-1: Sicherheit elektrischer Geräte für den Hausgebrauch
7735600606
7735600607
Flow 7002 – 6721886855 (2024/09)
