Bild 9-6 Beispiel: Hardwareausbau der Stationsoption 2 und 4 mit dem dazugehörigen Steuerdatensatz
in STEP 7
Erweiterung um eine Stationsoption
Im folgenden Bild sehen Sie den Aufbau mit den Stationsoptionen 2 und 4, der nachträglich
um die Stationsoption 3 erweitert wurde.
Die Module der Option 3 werden an die bereits vorhandenen Module angefügt.

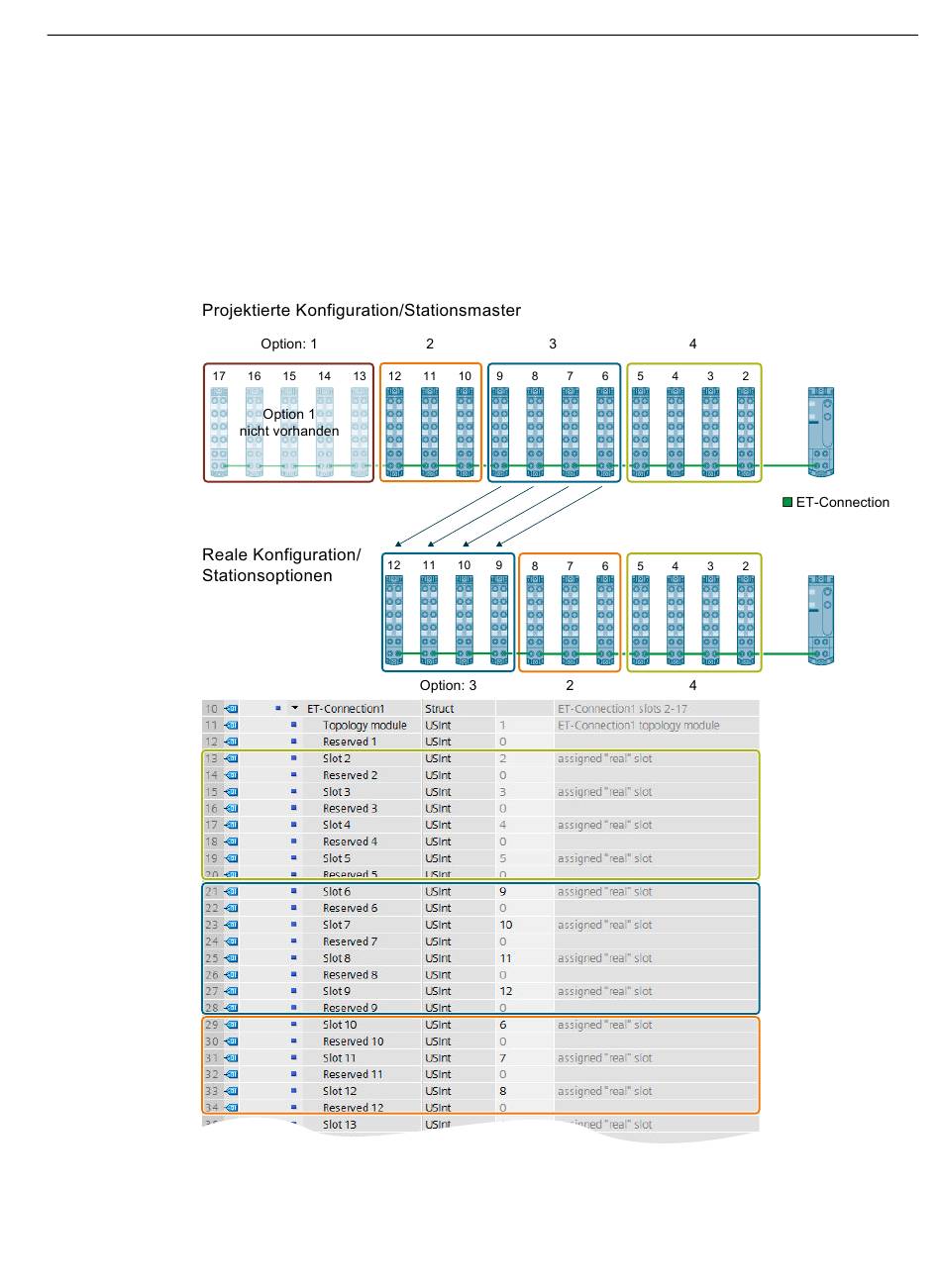

Bild 9-7 Beispiel: Hardwareausbau der Stationsoption 2 bis 4 mit dem dazugehörigen Steuerdatensatz
in STEP 7
Dezentrales Peripheriesystem
Systemhandbuch, 10/2024, A5E31861473-AM
Konfigurationssteuerung (Optionenhandling)
9.3 Erstellen des Steuerdatensatzes
