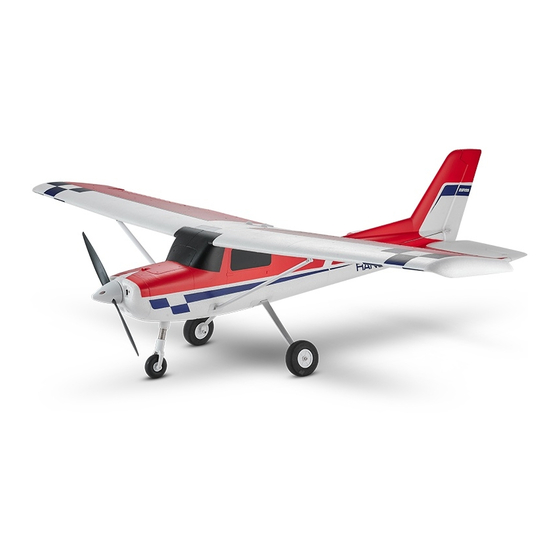

FMS RangerV2 Bedienungsanleitung
1220mm
Verwandte Anleitungen für FMS RangerV2
Inhaltszusammenfassung für FMS RangerV2

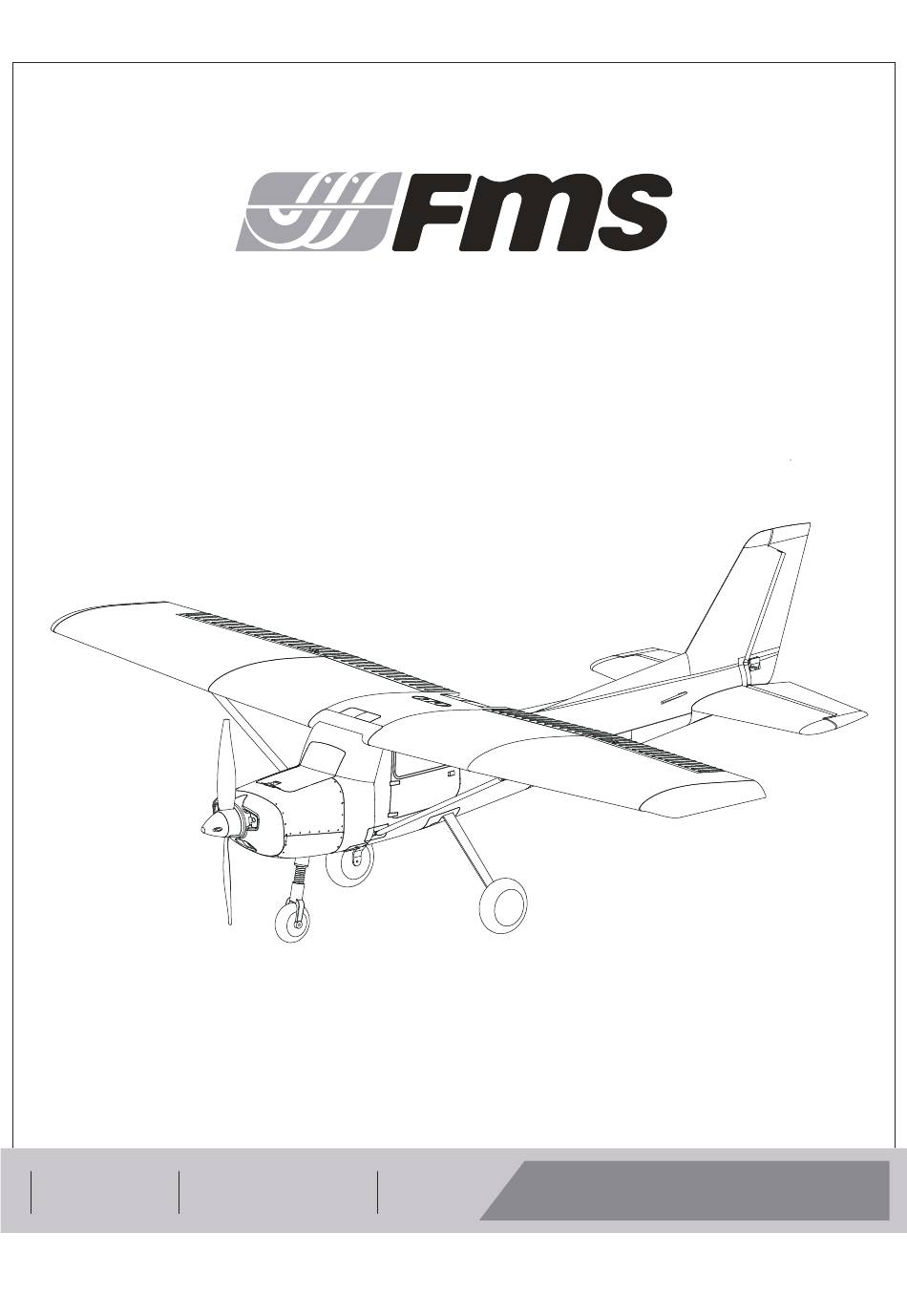

- Seite 1 1220mm RangerV2 Instruction Manual Bedienungsanleitung Manuel d’utilisation 操作手册 MAN-G0275 POWERFUL RIGID STABLE FMSHOBBY.COM 动力强劲 高强度EPO泡沫 高安定性...
-
Seite 17: Warnhinweise
Warnhinweise WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor der Inbetriebnahme mit den Funktionen des Produkts vertraut zu machen. Wenn das Produkt nicht ordnungsgemäß bedient wird, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen und schwere Verletzungen verursachen.Dieses Produkt ist kein Spielzeug! Es muss mit Vorsicht und gesundem Menschenver- stand betrieben werden. -
Seite 18: Einleitung
Reflex, ein bordseitiges Flugstabilisierungssystem, wurde der 1220mm Ranger V2 alle fantastischen Eigenschaften, die werksseitig vorinstalliert. Das Reflex-System verfügt über die die Piloten von FMS erwarten - stabile Flugeigenschaften, Modi Stabilisiert,optimierte und manuelle Flugmodi - ein einfach zu montierender Rumpf und realistisches, von der zuverlässiger Co-Pilot, perfekt für Piloten jeder Erfahrungs-... -
Seite 19: Montage Des Modells
Montage des Modells Montage des hinteren Rumpfes 1.Führen Sie das Verlängerungskabel durch die vordere Rumpfwanne, richten Sie den hinteren Rumpf aus und montieren Sie ihn an der Rückseite des vorderen Rumpfes in den entsprechenden Schlitz wie gezeigt. HKM 3.0*10 2. Verwenden Sie die mitgelieferten Schrauben HKM3.0*10mmx 2, um den hinteren Rumpf vertikal zu befestigen. -
Seite 20: Montage Des Fahrwerks
Montage des Modells Montage des Fahrwerks 1.Montieren Sie das Fahrwerk an der Unterseite des Rumpfes wie in der Abbildung gezeigt. HKM3.0*16 HKM3.0*10 2.Verwenden Sie die beiliegenden Schrauben zur Montage des Fahrwerks. Montage des Höhenleitwerks HKM3.0*16 1.Montieren Sie das Höhenleitwerk mit den entsprechenden Schrauben am Heck des Rumpfes. -
Seite 21: Montage Der Tragfläche
Montage des Modells 2. Installieren Sie die Anlenkung. Achten Sie dabei darauf, dass sich das Servo in Neutralstellung befindet. Montage der Tragfläche 1. Verbinden Sie die linke Trägflächenhäfte mit der rechten, wie abgebildet. 2. Befestigen Sie die beiden Flügelhälften mit den mitgelieferten Schrauben. 3. -
Seite 22: Montage Der Luftschraube
Montage des Modells Montage der Luftschraube 1.Montage des Propellers wie abgebildet. Hinweis: der Motor sollte sich him Uhrzeigersinn drehen, wenn Sie das Modell von hinten betrachten. Montage der Schwimmer 1.Verbinden Sie die Streben der Schwimmer wie Screws 3*4 abgebildet mit dem Rumpf. 2.Befestigen Sie die Schwimmer mit den beiliegenden Schrauben. -
Seite 23: Einsetzen Des Akkus
Einsetzen des Akkus 1. Nehmen Sie die Haube ab. 2. Befestigen Sie den Akku mit dem Klettband. 3. Schieben Sie den geladenen Akku mit den Kabeln nach hinten in bis ganz nach vorne im Akkufach. Hinweis: Der Schwerpunkt des Modells kann durch verschieben des Akkus verändert werden. -
Seite 24: Anschließen An Den Empfänger
Anschließen an den Empfänger Aileron Channel-1 Die Kabel von der Servosteckerleiste sollten in der dargestell- Aile ten Reihenfolge an Ihren Empfänger angeschlossen werden. EIevator Channel-2 Beachten Sie, dass die LEDs von jedem freien Kanal des Elev Empfängers gespeist werden können. Stecken Sie die Kabel in Throttle Channel-3 die Aussparung an der Rückseite der Batterieklappe. -
Seite 25: Montage Der Gabelköpfe
Montage der Gabelköpfe 1. Ziehen Sie den Ring vom Gabelkopf zum Gestänge. 2. Spreizen Sie den Gabelkopf vorsichtig und führen Sie den Gabelkopfstift in das gewünschte Loch im Ruderhorn ein. 3. Befestigen Sie den Ring um den Gabelkopf am Ruderhorn zu halten. -
Seite 26: Einstellen Des Schwerpunkts
Einstellen des Schwerpunkts Setzen Sie zum Ausbalancieren des Schwerpunktes den Antriebsakku ein.Richten Sie den Akku so aus, dass das 50mm-60mm Modell gerade oder mit der Nase leicht nach unten zeigt.Nach den ersten Flügen können Sie dann den Schwer- punkt nach ihren persönliche Vorlieben einrichten. 1. -
Seite 27: Instandhaltung
Fluggrundlagen Landen Landen Sie das Modell, sobald Sie eine Leistungsreduzierung bemerken oder Ihr eingestellter Timer ertönt.Stellen Sie Ihren Timer so ein, dass Ihnen genug Flugzeit bleibt, um mehrere Landeanflüge zu haben.Ist das Modell mit einem Fahrwerk ausges- tattet können Sie auf harten Pisten landen. RichtenSie das Modell direkt gegen den Wind aus und setzen Sie mit 1/4 bis 1/3 Gas zur Landung an. -
Seite 28: Ersatzteilliste
Ersatzteilliste FMSES101RD FMSDZX018 Rumpf Motorwelle PRKVX1200 FMSES102RD 3136-KV1200 Motor Tragfläche FMSES103RD PRESC004-1 20A Regler Höhenleitwerk FMSES104RD FMSSER010 9g digitales MG-Servo positiv Motorhaube FMSES105RD (und wasserfeste versionen) Akkuklappe FMSRN107 FMSSER003 9g digitales MG-Servo positiv Spinner FMSRN108 FMSCHR001 Ladegerät Flügelbolzen FMSRN109 FMSES101GN Vorderes Fahrwerk Rumpf FMSRN110... -
Seite 29: Anleitung Des Brushless Reglers
Anleitung des Brushless Reglers Vielen Dank für den Kauf unseres Brushless Reglers (ESC). Hochleistungssysteme für RC-Modelle sind sehr gefährlich, lesen Sie bitte diese Anleitung sorgfältig durch. Insofern haben wir keine Kontrolle über die korrekte Verwendung, Installation, Anwendung oder Wartung unserer Produkte. Für Schäden, Verluste oder Kosten, die durch die Verwendung des Produkts entstehen, wird keine Haftung übernommen. - Seite 30 Anleitung des Brushless Reglers Beginnen Sie mit der Verwendung Ihres neuen Brushless Reglers WICHTIG! Da verschiedene Sender unterschiedliche Gasbereiche haben, kalibrieren Sie bitte den Gasbereich, bevor Sie fliegen. Gasbereichseinstellung (Der Gasbereich sollte zurückgesetzt werden, wenn ein neuer Sender verwendet wird.) 1.Sender einschalten und den Gashebel in die obere Position (Motor Vollgas) bringen.
-
Seite 31: Programmieren Sie Den Regler Mit Ihrem Sender (4 Schritte)
Programmieren Sie den Regler mit Ihrem Sender (4 Schritte) Hinweis: Stellen Sie sicher, dass der Gasweg auf 0 eingestellt ist, wenn der Gasknüppel sich in der unteren Position befindet und 100% wenn der Gasknüppel sich in der oberen Position ist. NO.1 Rufen Sie den Programmiermodus auf 1.Sender einschalten, Gashebel nach oben bewegen Position, verbinden Sie den Akku mit Brushless Regler.
