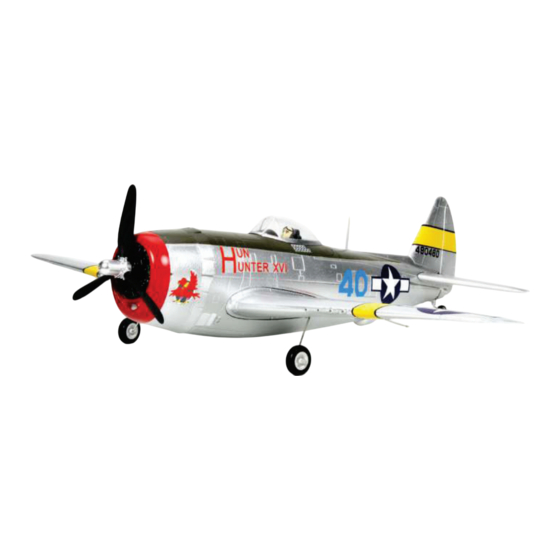

P-47 Thunderbolt
Vorbildgetreues Warbird Modell aus EPO
mit fertig installiertem Brushless-Antrieb,
Servos und abnehmbarem Fahrwerk
Bitte lesen Sie diese Bedienungs-Anleitung vor Monatge des Modells aufmerksam durch!
Bewahren Sie die Bedienungsanleitung auf
Dieses Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet!
Bedienungsanleitung
Technische Daten
Spannweite: 750mm
Länge: 665mm
Fluggewicht: ca. 395g
Brushless Motor mit 20A Regler
Flugakku: 7,4/11,1 V, 800 mAh LiPo
RC-Funktionen
Motor
Seitenruder
Querruder
Höhenruder
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FMS P-47 Thunderbolt
Inhaltszusammenfassung für FMS P-47 Thunderbolt
- Seite 1 Bedienungsanleitung P-47 Thunderbolt Vorbildgetreues Warbird Modell aus EPO Technische Daten Spannweite: 750mm mit fertig installiertem Brushless-Antrieb, Länge: 665mm Fluggewicht: ca. 395g Servos und abnehmbarem Fahrwerk Brushless Motor mit 20A Regler Flugakku: 7,4/11,1 V, 800 mAh LiPo RC-Funktionen Motor Seitenruder Querruder Höhenruder...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis Bestimmungsgemässe Verwendung ............2 Konformitätserklärung . -
Seite 3: Bestimmungsgemässe Verwendung
Die Konformitätserklärung zu diesem Produkt finden Sie unter http://www.manticore-rc.de Produktbeschreibung Technische Daten Modell-Flugzeug Mini P-47 Thunderbolt Die FMS Mini Scale Warbirds sind vorbildgetreue Modelle berühmter Kampf-Flugzeuge aus besonders robusten EPO- Spannweite: 750mm Hartschaum. Sie verfügen über hervorragende Länge: 665mm Flugeigenschaften und einem sehr hohen Grad an Fluggewicht: 395g Detaillierung. -
Seite 4: Allgemeine Sicherheitshinweise
Bedienungsanleitung Allgemeine Sicherheitshinweise Bitte beachten Sie insbesondere nachfolgende Warnhinweise sehr sorgfältig. Sie dienen nicht nur zum Schutz des Produkts, sondern auch Ihrer eigenen Sicherheit und der anderer Personen. Ernsthafte Sach- und Personenschäden können ansonsten die Folge sein! Machen Sie Sich vertraut mit Ihren Pflichten als Modellpilot und Ihrer Verantwortung evtl. anwesenden Zuschauern gegenüber! Informieren Sie sich zum Thema „Modellflugversicherung“... -
Seite 5: Betriebshinweise
Bedienungsanleitung Betriebshinweise Versuchen Sie niemals das Modell zu „fangen“! Vor dem Starten Die Elektronik (insbesondere Motor & Regler) und der Vor dem ersten Start sollten Sie sich mit allen zur Flugakku erwärmen sich beim Betrieb. Machen Sie eine Verfügung stehen Steuerbefehlen und Funktionen Pause von 10-15 Minuten, bevor Sie weiter fliegen um vertraut machen! den Antrieb vor den Überhitzen zu schützen. -
Seite 6: Besondere Hinweise Zu Lipo Akkus
Bedienungsanleitung Besondere Hinweise zu LiPo Akkus Die bei Ihrem Flugmodell verwendeten Modells unbedingt auf ein Nachlassen der Motorleistung! Sollte Ihr Modell spürbar langsamer werden/die LiPO-Akkus erfordern anders als andere Flugleistung nachlassen, brechen Sie den Betrieb bitte Akkus aus Gründen der Sicherheit und umgehend ab! der Akkulebensdauer einer besondere LiPO-Akkus haben keinen Memory-Effekt... -
Seite 7: Zusammenbau
Bedienungsanleitung Zusammenbau Bauschritt 1 Bauschritt 3 Tragen Sie beiliegenden Klebstoff auf die für die Verklebung Bauen Sie die Tragflächeneinheit ein vorgesehenen Flächen der Höhenruder und des Seitenruders auf. Achten Sie auf verspannungsfreie Führung der Querruder- Servokabel in das Rumpfinnere Verschrauben Sie die Tragfläche mit 2 stck. 2,6 X 35 Schrauben Bauschritt 2 Bauschritt 4 Bauen Sie das Höhen- und Seitenleitwerk ein... - Seite 8 Bedienungsanleitung Bauschritt 5 Setzen Sie die Kabinenhaube auf Achten Sie hier auf korrekten Sitz an den entsprechenden Haltemagneten Kleben Sie diese ggf. etwas nach Achten Sie vor jedem Flug auf die korrekte Position des Flugakkus Abnehmbares Fahrwerk Montage des Propellers Setzen Sie zuerst die Grundplatte/das Spinnerunterteil auf die Motorwelle Setzen Sie nun den Propeller auf und fixieren Ihn mit der...
-
Seite 9: Inbetriebnahme Des Senders
Bedienungsanleitung Inbetriebnahme des Senders Einlegen der Batterien in den Sender Akkus im Sender laden Die Stromversorgung des Senders erfolgt über 8 Batterien Am Sender steht eine Ladebuchse zum Aufladen oder Akkus der Größe Mignon (AA). eingelegter Akkus zur Verfügung (Abb 4). Der Batteriefachdeckel befindet sich auf der Rückseite (Abb1). -
Seite 10: Bedienelemente Des Senders
Bedienungsanleitung Bedienelemente des Senders 1 Antenne 6 Steuerhebel für Höhen- und Querruderfunktion 2 LED-Balkenanzeige (Betriebsspannung des Senders) 7 Trimmschieber Querruder-Funktion 3 Steuerhebel für Gas- und Seitenruder-Funktion 8 Trimmschieber Höhenruder-Funktion 4 Trimmschieber Gas-Funktion 9 Reverse Schalter/Dip-Schalterleiste 5 Trimmschieber Seitenruderfunktion 10 Ladebuchse... -
Seite 11: Steuerfunktionen [Mode-2]
Bedienungsanleitung LED-Batteriestatusanzeige Herstellen der Bindung zwischen Sender Empfänger Bei Systemen mit fester Bindung An der LED-Balkenanzeige kann der Spannungszustand der Senderbatterien abgelesen werden. Sender und Empfänger werden miteinenader gepaart und Der Betrieb des Senders sollte immer bei grünen Status- suchen sich bei jedem neuen Einschalten eine freie LEDs erfolgen. -
Seite 12: Inbetriebnahme Des Modells
Wenn Sie den Gasknüppel nun nach oben bewegen sollte der Motor anlaufen und sich die Drehzahl stufenlos regeln lassen. Der Regler ist im Normalfall flugfertig voreingestellt. Falls Sie individuelle Anpassungen vornehmen möchten, steht Ihnen die Anleitung „FMS 50A ESC“ auf unserer Webseite zum Download zur Verfügung... -
Seite 13: Schwerpunkt (C.g.)
Bedienungsanleitung Schwerpunkt (C.G.) -
Seite 14: Flugtips
Bedienungsanleitung Flugtips Reparaturen Vor dem Start immer testen! Die überragenden Materialeigenschaften von EPO-Hartschaum Laufrichtung der Ruder werden auch bei Reaparaturen deutlich. (bei Betrachtung des Modells in Flugrichtung) EPO lässt sich mit nahezu jedem Klebstoff (Heisskleber, Weissleim, Epoxy, Sekundenkleber m. Aktivator etc.) dauerhaft kleben. Prüfen Höhenruder ziehen Das Ruder bewegt sich nach oben Sie die Besteändigkeit auf den betreffenden Kleber trotzdem an... -
Seite 15: Wartung
Bedienungsanleitung Wartung Für einen sicheren Betrieb und Reinigung Halten Sie das Modell, insbesondere die mechanisch be- optimale Leistung ist regelmässige weglichen Teile sauber. Reinigen Sie das Modell wenn Kontrolle und Wartung aller Bauteile nötig nur mit einem weichen trockenen Tuch oder Pinsel. notwendig. -
Seite 16: Mögliche Ursache
Bedienungsanleitung Häufige Fehler, was tun wenn ? Mögliche Ursache Lösung Problem Motor reagiert nicht Gasknüppel nicht auf Leerlauf oder Gastrimmer zu Ziehen Sie das Gas in Leerlaufposition, auf Gasküppel, aber alle hoch Ziehen Sie den Gastrimmer ganz zurück anderen Funktionen OK Gas-Kanal invertiert (umgekert) Kehren Sie den Gas-Kanal am Sender wieder um (Vorsicht!) -
Seite 17: Ersatzteileliste
Bedienungsanleitung Ersatzteilliste Tragflächen-Satz Spinner-Satz Rumpf-Satz Leitwerke-Satz Cockpit-Satz Hauben-Abdeckung Dekor-Satz Motor-Träger 9g Servo Haupt-Fahrwerk Motor 3-Blatt Propeller 50A Regler... - Seite 18 Bedienungsanleitung Notizen...
- Seite 19 Bedienungsanleitung Notizen...
- Seite 20 Bedienungsanleitung Copyright 2011 Manticore RC GmbH Technische Änderungen ohne vorherige Ankündigung möglich! Nachdruck, auch Auszugsweise nur mit vorheriger schriftlicher Genehmigung Alle Rechte vorbehalten manticore rc Irrtum & Druckfehler vorbehalten...
