Technische Daten
• Spannweite: 1050mm
• Länge: 850mm
• Fluggewicht: ca. 1060g
• Brushlessmotor mit 35A-Regler
Bitte lesen Sie diese Bedienungsanleitung vor Montage des Modells
aufmerksam durch!
Bewahren Sie die Bedienungsanleitung auf.
Dieses Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren
geeignet!

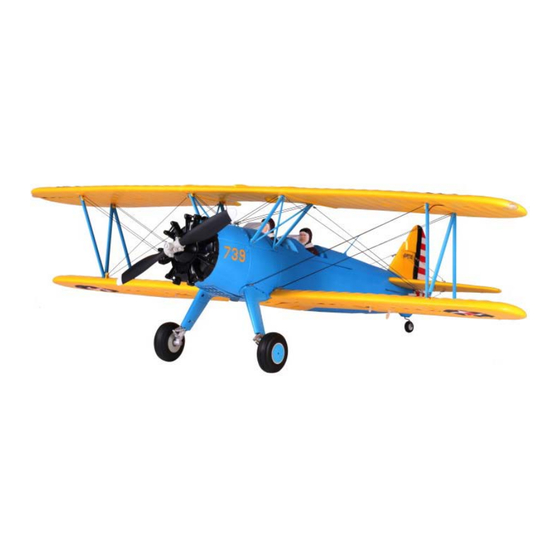

FMS PT-17
Bedienungsanleitung
High Performance RC-Airplane
Artikelnr.:
AM-FMS053-PNP
Bay-Tec Modelltechnik
Am Bahndamm 6
86650 Wemding
Germany
WEEE ID DE203549428
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FMS PT-17
Inhaltszusammenfassung für FMS PT-17
- Seite 1 FMS PT-17 Bedienungsanleitung High Performance RC-Airplane Technische Daten Bay-Tec Modelltechnik Artikelnr.: • Spannweite: 1050mm AM-FMS053-PNP Am Bahndamm 6 • Länge: 850mm 86650 Wemding • Fluggewicht: ca. 1060g Germany • Brushlessmotor mit 35A-Regler WEEE ID DE203549428 Bitte lesen Sie diese Bedienungsanleitung vor Montage des Modells aufmerksam durch! Bewahren Sie die Bedienungsanleitung auf.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Konformitätserklärung Produktbeschreibung Technische Daten Länderkennung Allgemeine Sicherheitshinweise Haftungsausschluss Betriebshinweise Besondere Hinweise zu Li-Po Akkus LiPo-Akkus/Garantie Wartung & Instandhaltung Zusammenbau Montage des Landegestells Montage des Höhenruders Montage der Motorhaube, Propeller und des Spinners Montage der Kleinteile Richtungstest Schwerpunkt Teileliste Konformitätserklärung... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Technische Daten Bei diesem Produkt handelt es sich um • RC-Flugzeug FMS PT-17 einen elektrisch betriebenes Modellflug- • Spannweite: 1050mm zeug. Ferngesteuerte Flugmodelle können • Länge: 850mm bei unsachgemäßer Handhabung ernst- • Fluggewicht: 1060g hafte Verletzungen und Beschädigungen • Antrieb: Brushless Motor &... -
Seite 4: Bedeutung Der Symbole
Bedeutung der Symbole Flugmodelle sind kein Spielzeug! Der Betrieb Klebstoff auftragen 0-14 eines Flugmodells ist grundsätzlich mit Risiken verbunden und somit für Kinder unter 14 Jahren Rechts & Links in gleicher Weise nicht geeignet! Flugmodelle können montieren ernsthafte Verletzungen und Sach- schäden verursachen! Zange Lesen Sie vor Inbetriebnah-... -
Seite 5: Haftungsausschluss
Betriebshinweise Kontrollieren Sie sämtliche Vor dem Starten Bauteile regelmäßig auf Verschleiss & Beschädigun- • Vor dem ersten Start sollten Sie sich gen! Tauschen Sie verschlissene mit allen zur Verfügung stehen Steu- oder beschädigte Teile umgehend erbefehlen und Funktionen vertraut aus! Auch nur leicht beschädigte machen! rotierende Teile (z.B.Rotorblätter &... - Seite 6 Sender Einschalten/Einschaltreihenfolge Fliegen Sie NICHT... 1. Gas-Hebel in Leerlaufstellung • ...wenn Sie den geringsten Zweifel am 2. Fernsteuerung einschalten einwandfreien, technischen Zustand 3. Flugakku anschließen Ihres Modells haben. • Lassen Sie immer den Sender ein- • ...bei Müdigkeit, Medikamenten- oder geschaltet, solange der Flukakku am Alkoholeinfluss oder sonstiger Beein- Modell angeschlossen ist!
-
Seite 7: Besondere Hinweise Zu Lipo-Akkus
Polarität besteht Brand- und Explosi- • Laden Sie Ihre LiPo-Akkus nicht unbe- onsgefahr! aufsichtigt. • Laden Sie den Akku nur in trockenen, • Schließen Sie LiPo-Akkus niemals geschlossenen Räumen. kurz. • Achten Sie beim Betrieb des Senders • Achten Sie auf die Unversehrtheit mit Akkus anstelle von Batterien auf der Zellenhülle! Beschädigen Sie die die geringere Spannung (Batterien 1.5... -
Seite 8: Lipo-Akkus/Garantie
Wartung und Instandhaltung Betriebsart und -weise zieht Ihr Mo- dell unter Umständen höhere Ströme! Auch fehlerhafte Einstellungen (z.B. Ihr Flugmodell muss regelmäßig gewar- Zahnflankenspiel oder Zahnriemen zu tet und kontrolliert werden. Alle Bautei- stramm) oder die Erhöhung des Mo- le stehen unter starker Beanspruchung dellgewichts (z.B. -
Seite 9: Zusammenbau
Zusammenbau 1. Das Flugzeug umdrehen, so dass die Untersei- 3. Drehen Sie das Flugzeug erneut um, so dass te nach oben zeigt. es nun richtig herum liegt. 2. Legen Sie die untere Tragfläche auf den 4. Die linken und rechten N-Streben auf die un- Rumpf und schrauben Sie diese fest tere Tragfläche montieren und mit Schrauben (Schrauben A: PA2,6x30mm 2Stk. - Seite 10 9. Das LED-Kabel so installieren, wie auf den folgenden Bildern gezeigt wird.
- Seite 11 10. Die Kabel mit Klebeband an den Stützen fixieren. 11. Das LED-Kabel wie folgt am unteren Flügel montieren. 12. Die „US ARMY“ Sticker am unteren Flügel wie folgt anbringen.
-
Seite 12: Montage Des Landegestells
Montage des Landegestells Montage des Höhenruders 1. Öffnen Sie das Akkufach. Drücken Sie dabei 1. Tragen Sie Klebstoff auf die gezeigte Stelle den Knopf wie unten gezeigt. am Rumpf auf. 2. Tragen Sie Klebstoff auf die gezeigte Stelle 2. Tragen Sie Klebstoff auf die gezeigte Stelle auf. -
Seite 13: Montage Der Motorhaube, Propeller Und Des Spinners
Montage der Motorhaube, Propeller Montage der Kleinteile und des Spinners Montieren Sie diese wie folgt: Montieren Sie die Motorattrappe mit den Schrauben PA2,3x6mm - 3Stk. Montieren Sie den Propeller. Achten Sie dabei darauf, dass dieser an der Motorwelle fest verschraubt ist. Montieren Sie die Antenne wie folgt: Montieren Sie die Spinnermutter und ziehen Sie diese fest an. - Seite 14 Montieren Sie den Piloten und die Windschutzscheibe wie folgt: Akkuposition Akkufachabdeckung...
-
Seite 15: Richtungstest
Richtungstest Bewegen Sie den Höhenruder-Hebel am Sender nach vorne. Das Höhenruder sollte sich darauf- hin nach unten bewegen. Bewegen Sie den Höhenruder-Hebel am Sender nach unten. Das Höhenruder sollte sich darauf- hin nach oben bewegen. Bewegen Sie den Querruder-Hebel am Sender nach links. -
Seite 16: Schwerpunkt
Schwerpunkt... -
Seite 17: Teileliste
Teileliste Rumpf Tragflächen Höhenleitwerk Motorattrappe SJ-101 SJ-102 SJ-103 SJ-104 Motorhalterung Cockpit Kabinenhaube Pilotenfigur SJ-105 SJ-106 SJ-107 SJ-108 Stickerset Schraubenset Fahrwerk Motorbrett SJ-109 SJ-110 SJ-111 SJ-112 Stützen SJ-116 Propeller Servoanlenkungen Motorwelle Räder SJ-113 SJ-114 SJ-115 SJ-117 Outrunner-Motor Servo Akku SJ-201 SJ-202 SJ-203 SJ-204... -
Seite 18: Konformitätserklärung
Am Bahndamm 6 the manufacturer / responsible person 86650 Wemding erklärt hiermit, dass folgende Produkte FMS PT-17 Art.-Nr. AM-FMS053-PNP hereby declares that following products den grundlegenden Anforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Art. 3 der R&TTE) bei bestimmungsgemässer Verwendung enstspricht omplies with essential requirements of §3 and other relevant provisions of the FTEG (Article3 of the R&TTE...
