Toewijzingstabel tussen decoder s 88 en de memory.
Contactnummer
1. Decoder s 88
2. Decoder s 88
3. Decoder s 88
De contacten 9 t/m 16 worden alleen aangesloten voor het
sporadische geval dat de memory in de vergrendelde modus
wordt gebruikt. In normale gevallen zijn deze contacten dan
ook niet aangesloten.
Bij het gebruik met de interface zijn alle 16 contacten naar eigen
inzicht te gebruiken.

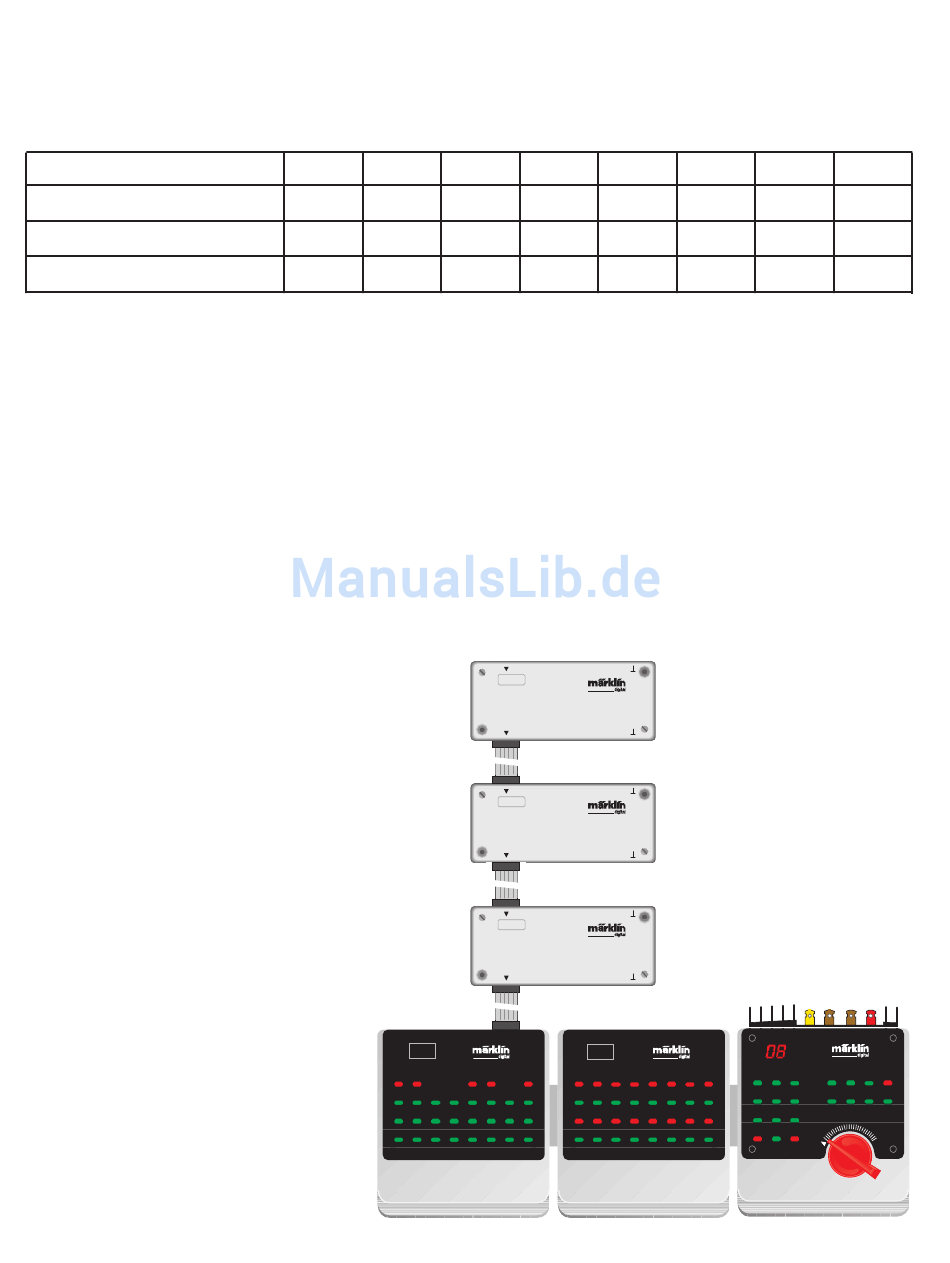

Decoder s 88
aansluiten
Lengte van de
speciale
aansluitkabel:
ca. 60 cm.
Aansluiting van max.
3 decoders s 88 aan
de memory. De pijlen
op de decoders s 88
moeten allemaal naar
de memory wijzen.
1 2 3
A1 A2 A3
B1 B2 B3
C1 C2 C3
C1...C8
B1...B8
A1...A8
memory
4 5
A4 A5
B4 B5
C4 C5
8 7 6 5 4 3 2 1
decoder s 88
9 10 11 12 13 14 15 16
8 7 6 5 4 3 2 1
decoder s 88
9 10 11 12 13 14 15 16
8 7 6 5 4 3 2 1
decoder s 88
9 10 11 12 13 14 15 16
keyboard
6 7 8
A6 A7 A8
B6 B7 B8
C6 C7 C8
control unit
