Proline Promass P 500 FOUNDATION Fieldbus
Endress+Hauser
C Horizontale Einbaulage Messumfor-
mer unten
D Horizontale Einbaulage Messumfor-
mer seitlich
1) Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.

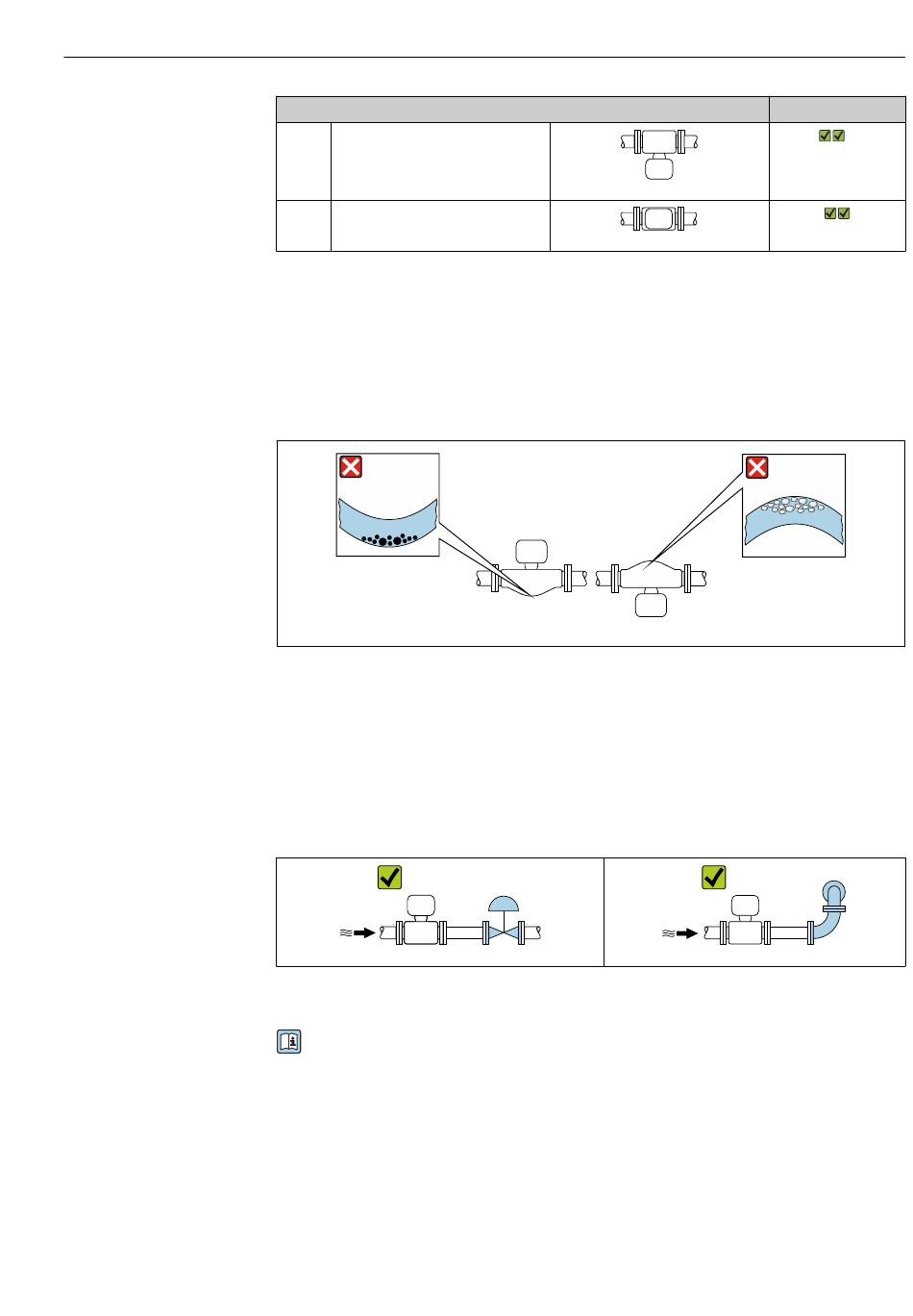

Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messauf-
nehmerposition auf die Messstoffeigenschaften abstimmen.
1
 7 Einbaulage Messaufnehmer mit gebogenem Messrohr
1 Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen
2 Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen
Ein- und Auslaufstrecken
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile,
Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen
→  24.
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
Einbaulage
A0029322
Montage
Empfehlung
3)
Ausnahme:
→  7,  23
A0015590
A0015592
2
A0028774
A0029323
