Endress+Hauser Proline Promass P 500 FOUNDATION Betriebsanleitung Seite 160

Diagnose und Störungsbehebung
160
LED
Proline 500
Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte-
status.
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) aktiv
LED
1 Versorgungsspannung
2 Gerätestatus (Normalbe-
trieb)
2 Gerätestatus (Beim Auf-
starten)
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) Gelb

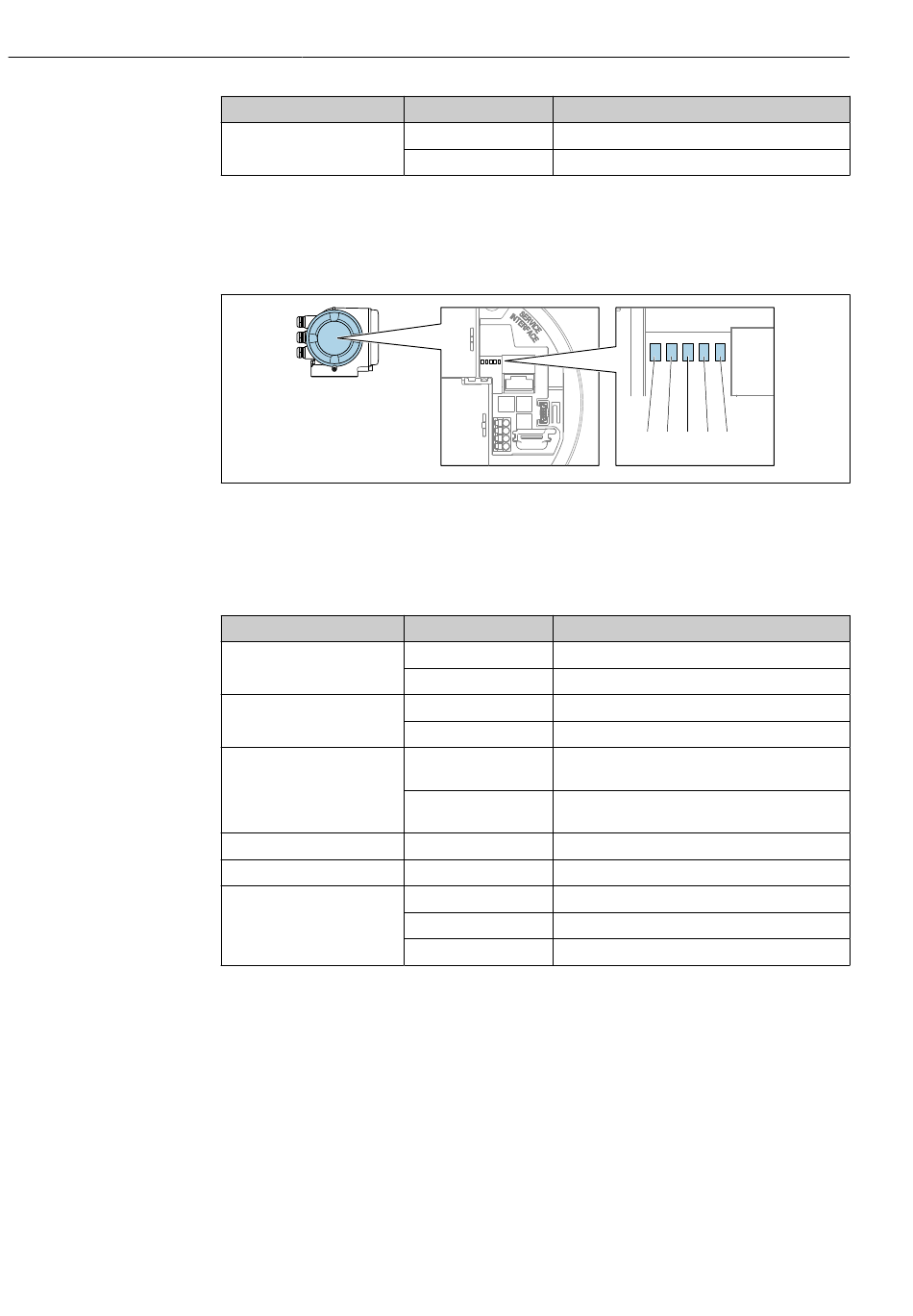

12.2.2 Anschlussgehäuse Messaufnehmer
Proline 500 – digital
Verschiedene Leuchtdioden (LED) auf der ISEM-Elektronik (Intelligentes Sensor Elektronik
Modul) im Anschlussgehäuse des Messaufnehmers liefern Informationen zum Gerätesta-
tus.
Proline Promass P 500 FOUNDATION Fieldbus
Farbe Bedeutung
Gelb blinkend Kommunikation aktiv.
Aus Keine Verbindung.
Farbe Bedeutung
Grün Versorgungsspannung ist ok.
Aus Versorgungsspannung ist aus oder zu niedrig.
Rot Fehler
Rot blinkend Warnung
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem
beim Einlesen der Firmware.
– –
Weiß Kommunikation aktiv.
Verbindung hergestellt.
Gelb blinkend Kommunikation aktiv.
Aus Keine Verbindung.
1 2 3 4 5
Endress+Hauser
A0029629
