Seite 1 Products Solutions Services BA02102D/06/DE/01.22-00 71573767 2024-01-10 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag P 500 Magnetisch-induktives Durchflussmessgerät PROFINET mit Ethernet-APL advanced physical layer...
Seite 2 Proline Promag P 500 PROFINET mit Ethernet-APL • Dokument so aufbewahren, dass das Dokument bei Arbeiten am und mit dem Gerät jederzeit verfügbar ist. • Um eine Gefährdung für Personen oder die Anlage zu vermeiden: Kapitel "Grundlegende Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen.
Seite 3 Proline Promag P 500 PROFINET mit Ethernet-APL Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......23 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag P 500 PROFINET mit Ethernet-APL Hardwareeinstellungen ....72 Inbetriebnahme ....116 7.7.1...
Seite 5 13.2 Mess- und Prüfmittel ....211 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 212 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promag P 500 PROFINET mit Ethernet-APL Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promag P 500 PROFINET mit Ethernet-APL Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torx Schraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9 Proline Promag P 500 PROFINET mit Ethernet-APL Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promag P 500 PROFINET mit Ethernet-APL Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.
Seite 12 Sicherheitshinweise Proline Promag P 500 PROFINET mit Ethernet-APL Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  100) wird durch den Netzwerk- schlüssel geschützt.
Seite 13 Proline Promag P 500 PROFINET mit Ethernet-APL Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1,...

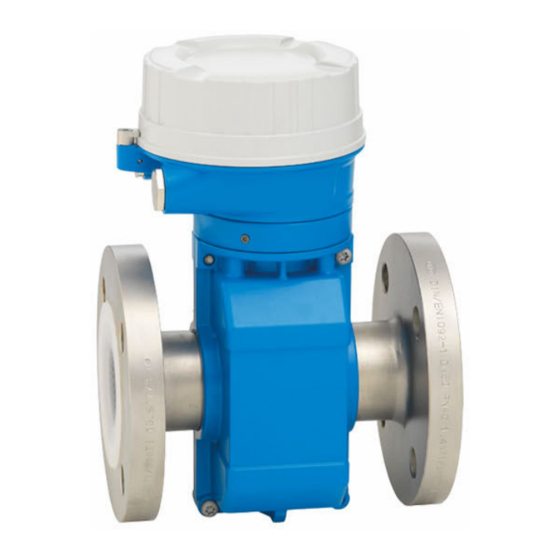

Seite 14 Produktbeschreibung Proline Promag P 500 PROFINET mit Ethernet-APL Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar.
Seite 15 Proline Promag P 500 PROFINET mit Ethernet-APL Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
Seite 16 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operati- ons App verfügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
Seite 17 • Die Kapitel "Weitere Standarddokumentation zum Gerät" und "Geräteabhängige Zusatz- dokumentation" • Der Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den DataMatrix-Code auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 – digital Order code: Ser.
Seite 18 Warenannahme und Produktidentifizierung Proline Promag P 500 PROFINET mit Ethernet-APL Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext.
Seite 19 Proline Promag P 500 PROFINET mit Ethernet-APL Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  5 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Durchfluss;...
Seite 20 Warenannahme und Produktidentifizierung Proline Promag P 500 PROFINET mit Ethernet-APL 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 21 Proline Promag P 500 PROFINET mit Ethernet-APL Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 22 Lagerung und Transport Proline Promag P 500 PROFINET mit Ethernet-APL 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 23 Proline Promag P 500 PROFINET mit Ethernet-APL Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen.
Seite 24 Montage Proline Promag P 500 PROFINET mit Ethernet-APL Einbau vor einer Fallleitung HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen! ‣ Bei Einbau vor Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Gerät einen Siphon mit einem Belüftungsventil einbauen.
Seite 25 Proline Promag P 500 PROFINET mit Ethernet-APL Montage HINWEIS Beschädigung des Geräts! Bei falscher Abstützung können das Messaufnehmergehäuse eingedrückt und die innen- liegenden Magnetspulen beschädigt werden. ‣ Abstützungen nur an den Rohrleitungsflanschen anbringen. A0041087 Einbau bei Rohrschwingungen Bei starken Vibrationen der Rohrleitung wird eine Getrenntausführung empfohlen.
Seite 26 Montage Proline Promag P 500 PROFINET mit Ethernet-APL Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben A0015589 2) 3) Horizontale Einbaulage Messumformer unten A0015590 Horizontale Einbaulage Messumformer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Seite 27 Proline Promag P 500 PROFINET mit Ethernet-APL Montage A0029344 MSÜ-Elektrode für die Leerrohrüberwachung Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich Messgeräte mit dem Elektroden aus Tantal oder Platin können ohne MSÜ-Elektrode bestellt werden. In dem Fall erfolgt die Leerrohrüberwachung über die Messelektro- den.
Seite 28 Montage Proline Promag P 500 PROFINET mit Ethernet-APL Geräte und mögliche Bestelloptionen auf Anfrage. Maximale Messabweichung Bei Einbau des Geräts mit den beschriebenen Ein- und Auslaufstrecken kann eine maximale Messabweichung von ±0,5 % vom Messwert ±1 mm/s (0,04 in/s) gewähr- leistet werden.
Seite 29 Proline Promag P 500 PROFINET mit Ethernet-APL Montage Systemdruck Einbau in der Nähe von Pumpen →  24 Vibrationen Einbau bei Rohrschwingungen →  25 Wärmeisolation Die Isolation von Rohrleitungen ist bei sehr heißen Messstoffen notwendig, um Energie- verluste einzudämmen und um ein unbeabsichtigtes Berühren heißer Rohrleitungen zu verhindern.
Seite 30 Montage Proline Promag P 500 PROFINET mit Ethernet-APL [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 Verbindungskabellänge Messumformer Proline 500 – digital Verbindungskabellängen →  44 Messumformer Proline 500 Max.
Seite 31 Proline Promag P 500 PROFINET mit Ethernet-APL Montage 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  7 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553 ...
Seite 32 Montage Proline Promag P 500 PROFINET mit Ethernet-APL A0042412 Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer Für die Pfostenmontage: • Messumformer Proline 500 – digital • Gabelschlüssel SW 10 • Torx Schraubendreher TX 25 • Messumformer Proline 500 Gabelschlüssel SW 13 Für die Wandmontage:...
Seite 33 Proline Promag P 500 PROFINET mit Ethernet-APL Montage 5. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 Dichtungen montieren VORSICHT Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich! Kurzschlussgefahr des Messsignals.
Seite 34 Montage Proline Promag P 500 PROFINET mit Ethernet-APL Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdreh- moment [Nm] [mm] [bar] [mm] [mm] PTFE PN 16 8 × M16 PN 40 8 × M16 PN 16 8 × M16 PN 40 8 × M20 PN 16 8 ×...
Seite 35 Proline Promag P 500 PROFINET mit Ethernet-APL Montage Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] ([lbf · ft]) [mm] [in] [psi] [in] PTFE Class 300 4 × 5/8 14 (10) 12 (9) 1 ½ Class 150 4 × ½ 24 (18) 21 (15) 1 ½...
Seite 36 Montage Proline Promag P 500 PROFINET mit Ethernet-APL Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] PTFE 12 × M22 12 × M20 12 × M22 12 × M22 – 12 × M24 – 16 × M22 – 16 × M24 –...
Seite 37 Proline Promag P 500 PROFINET mit Ethernet-APL Montage 6.2.4 Messumformergehäuse montieren: Proline 500 – digital VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich. ‣ Zulässige maximale Umgebungstemperatur nicht überschreiten →  28. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung und starke Bewitterung vermeiden, besonders in wärmeren Klimaregionen.
Seite 38 Montage Proline Promag P 500 PROFINET mit Ethernet-APL Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  10 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse" • Option A, Alu, beschichtet: L =14 mm (0,55 in) • Option D, Polycarbonat: L = 13 mm (0,51 in) 1.
Seite 39 Proline Promag P 500 PROFINET mit Ethernet-APL Montage Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  11 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
Seite 40 Montage Proline Promag P 500 PROFINET mit Ethernet-APL 6.2.6 Messumformergehäuse drehen: Proline 500 Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden. 4 mm 7 Nm (5.2 lbf ) A0043150  13 Ex-Gehäuse 1. Befestigungsschrauben lösen.
Seite 41 Proline Promag P 500 PROFINET mit Ethernet-APL Montage Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  25 ? •...
Seite 42 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 43 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Kabeltyp Kabelkapazität 45 … 200 nF/km Schleifenwiderstand 15 … 150 Ω/km Kabelinduktivität 0,4 … 1 mH/km Weitere Details sind in der Ethernet-APL Engineering Guideline beschrieben (https://www.ethernet-apl.org). Stromausgang 0/4…20 mA Normales Installationskabel ausreichend...
Seite 44 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer Abhängig vom Messumformertyp und Zonen Installation A0032477 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promag Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1;...
Seite 45 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Kabellängen bei Einsatz im Nicht Explosionsgefährdeter Explosionsgefährdeter Bereich, Bereich: Zone 1; Querschnitt Explosionsgefährdeter Class I, Division 1 Bereich: Zone 2; Class I, Divi- sion 2 1,50 mm (AWG 15) 300 m (900 ft)
Seite 46 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL A0029151  14 Kabelquerschnitt Elektrodenkabel Spulenstromkabel Ader Aderisolation Aderschirm Adermantel Aderverstärkung Kabelschirm Außenmantel Einsatz in elektrisch stark gestörter Umgebung Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen →  246 und EMV-Anforderungen →  233.
Seite 47 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Bestellmerkmal "Eingang; Ausgang 1", Option RB "PROFINET mit Ethernet-APL" Bestellmerkmal Kabeleinführung/Anschluss "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 7.2.5 Pinbelegung Gerätestecker Belegung Codierung Stecker/ Buchse APL-signal -...
Seite 48 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL HINWEIS In Anlagen ohne Potenzialausgleich: Mehrfache Erdung des Kabelschirms verursacht netzfrequente Ausgleichströme! Beschädigung des Kabelschirms der Busleitung. ‣ Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter erden. ‣...
Seite 49 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.2.8 Verbindungskabel vorbereiten: Proline 500 – digital Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten: ‣ Bei Kabeln mit feindrahtigen Adern (Litzenkabel): Adern mit Aderendhülsen versehen. Messumformer Messaufnehmer 90 (3.54)* 70 (2.76) 50 (1.97)
Seite 50 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Messumformer Elektrodenkabel Spulenstromkabel (3.54) 100 (3.94)* 70 (2.76) 80 (3.15) 50 (1.97) 50 (1.97) 17 (0.67) 8 (0.3) 10 (0.4) 8 (0.3) A0029329 A0029326 Messaufnehmer Elektrodenkabel Spulenstromkabel 20 (0.8)* 20 (0.8)* 160 (6.30)*...
Seite 51 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣...
Seite 52 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm TX 20 TX 20 22 mm...
Seite 53 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 54 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL 7.3.2 Messumformer anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) Neben dem Anschluss des Geräts über und den verfügbaren Ein-/Ausgängen stehen noch weitere Anschlussmöglichkeiten zur Verfügung:...
Seite 55 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 7. RJ45 Stecker einstecken. 8. Kabelverschraubungen fest anziehen.  Der Anschluss der Verbindung ist damit abgeschlossen. Versorgungsspannung und weitere Ein-/Ausgänge anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0033831 1.
Seite 56 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Kabel entfernen 3 (0.12) A0029598  16 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken.
Seite 57 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.3.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  51.
Seite 58 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 59 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen.
Seite 60 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 61 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.4.2 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzleiter (PE) Neben dem Anschluss des Geräts über PROFINET mit Ethernet-APL und den verfüg- baren Ein-/Ausgängen steht noch eine weitere Anschlussmöglichkeit zur Verfügung:...
Seite 62 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL 10 (0.4) mm (in) – A0051111 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren und an Klemmen 26-27 anschließen. Bei Litzenka- beln: Zusätzlich Aderendhülsen anbringen.
Seite 63 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 5. Kabelverschraubungen fest anziehen.  Der Anschluss der Kabel ist damit abgeschlossen. 6. Klemmenabdeckung zuklappen. 7. Halterung des Anzeigemoduls im Elektronikraum aufstecken. 8. Anschlussraumdeckel aufschrauben. 9. Sicherungskralle des Anschlussraumdeckels befestigen. Kabel entfernen 3 (0.12)
Seite 64 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL 7.4.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  58.
Seite 65 • Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Zubehör wie Erdungskabel und Erdscheiben können Sie bei Endress+Hauser bestellen →  214 Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation (XA) beachten.
Seite 66 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL DN 300 DN 350 ≥ ≤ PE = P A0042089 1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei- tungsflansch verbinden und erden. 2. Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgese- hene Erdungsklemme auf Erdpotenzial legen.
Seite 67 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Metallische, ungeerdete Rohrleitung Der Messaufnehmer und Messumformer sind elektrisch isoliert von PE eingebaut, z. B. Anwendungen für elektrolytische Prozesse oder Anlagen mit Kathodenschutz. Ausgangslage: • Metallische Rohrleitung ohne Auskleidung • Rohrleitung mit elektrisch leitender Auskleidung –...
Seite 68 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Ausgangslage: • Rohrleitung wirkt isolierend. • Ausgleichsströme durch den Messstoff können nicht ausgeschlossen werden. PE = P ≠ P A0044855 1. Die Option "Erdfreie Messung" verwenden, dabei die Einsatzbedingungen der Erd- freien Messung beachten.
Seite 69 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Spezielle Anschlusshinweise 7.6.1 Anschlussbeispiele PROFINET mit Ethernet-APL A0047536  18 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch Stromausgang 4-20 mA 4...20 mA A0028758  19 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
Seite 70 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL 4...20 mA A0028759  20 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  21 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 71 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Relaisausgang A0028760  23 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  224 Stromeingang A0028915  24 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B.
Seite 72 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Hardwareeinstellungen 7.7.1 Gerätenamen einstellen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden. Der ab Werk vorgegebene Gerätename kann über DIP-Schalter oder das Automatisierungssystem angepasst werden. Beispiel: EH-Promag500-XXXX...
Seite 73 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 1 2 3 4 5 6 7 8 Name of Station A0034497 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul einstellen.
Seite 74 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet. Gerätenamen über Automatisierungssystem einstellen Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die DIP-Schalter 1…8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.
Seite 75 Proline Promag P 500 PROFINET mit Ethernet-APL Elektrischer Anschluss ‣ Das Gerät von der Energieversorgung trennen. A0034499 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen .
Seite 76 Elektrischer Anschluss Proline Promag P 500 PROFINET mit Ethernet-APL Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Ist die Schutzerdung korrekt hergestellt? Erfüllen die verwendeten Kabel die Anforderungen ?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 77 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0046226 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z.B. SPS) Endress+Hauser...
Seite 78 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  248 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 79 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...
Seite 80 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 A0029346 Betriebsanzeige Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte (4-zeilig) Bedienelemente →  86 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Seite 81 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Messkanalnummern Symbol Bedeutung Messkanal 1...4 Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B. Summenzähler 1...3). Diagnoseverhalten Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft.
Seite 82 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  86...
Seite 83 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 84 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  27 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 85 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + –...
Seite 86 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 87 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 88 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 89 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 90 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  84, zur Erläuterung der Bedienelemente →  86 8.3.10...
Seite 91 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  144) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 92 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL Zugriff auf Bedienmenü via Webbrowser 8.4.1 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifikationen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC •...
Seite 93 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Computer Software Software Schnittstelle CDI-RJ45 WLAN Empfohlene Betriebssysteme • Microsoft Windows 8 oder höher. • Mobile Betriebssysteme: • iOS • Android  Microsoft Windows XP und Windows 7 wird unterstützt. Einsetzbare Webbrowser •...
Seite 94 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät Das Messgerät verfügt über eine WLAN-Antenne: • Messumformer mit integrierter WLAN-Antenne • Messumformer mit externer WLAN-Antenne Webserver Webserver und WLAN muss aktiviert sein; Werkseinstellung: An ...
Seite 95 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön-...
Seite 96 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenkennzeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  155) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →...
Seite 97 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  182 • Aktuelle Messwerte Funktionszeile Funktionen...
Seite 98 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 99 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  94. Wenn der Aufbau der Kommunikation zum Webserver über die Default IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
Seite 100 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt-zu-Punkt-Ver- bindung aufgebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die Serviceschnittstelle (CDI-RJ45) des Geräts. Optional ist für den nicht explosionsgefährdeten Bereich ein Adapter für RJ45 auf M12 Stecker erhältlich:...
Seite 101 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 102 Bedienungsmöglichkeiten Proline Promag P 500 PROFINET mit Ethernet-APL HINWEIS Folgendes beachten, um ein Netzwerkkonflikt zu vermeiden: ‣ Gleichzeitigen Zugriff von demselben mobilen Endgerät auf das Messgerät via Service- schnittstelle (CDI-RJ45) und WLAN-Schnittstelle vermeiden. ‣ Nur eine Serviceschnittstelle (CDI-RJ45 oder WLAN-Schnittstelle) aktivieren.
Seite 103 Proline Promag P 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen.
Seite 104 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 105 Proline Promag P 500 PROFINET mit Ethernet-APL Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmware-Version Diagnose → Geräteinformation → Firmware-Version Hersteller Hersteller Experte → Kommunikation → Physical Block → Her- steller Geräte-ID...
Seite 106 Systemintegration Proline Promag P 500 PROFINET mit Ethernet-APL 9.2.1 Dateiname der herstellerspezifischen Gerätestammdatei (GSD) Beispiel für den Dateinamen einer Gerätestammdatei: GSDML-V2.43-EH-PROMAG_300_500_APL_yyyymmdd.xml GSDML Beschreibungssprache V2.43 Version der PROFINET-Spezifikation Endress+Hauser PROMAG Gerätefamilie 300_500_APL Messumformer yyyymmdd Ausgabedatum (yyyy: Jahr, mm: Monat, dd: Tag) .xml...
Seite 107 Proline Promag P 500 PROFINET mit Ethernet-APL Systemintegration Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt, welche Module dem Gerät für die zyklische Datenübertra- gung zur Verfügung stehen. Die zyklische Datenübertragung erfolgt mit einem Automati- sierungssystem. Messgerät Richtung Leitsys-...
Seite 108 Systemintegration Proline Promag P 500 PROFINET mit Ethernet-APL Auswahl: Eingangsgröße Slot Sub Slot Eingangsgrößen Volumenfluss • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Temperatur • Elektroniktemperatur • Belagsindex • Stromeingang 1 • Stromeingang 2 • Stromeingang 3 20...26 Zusätzliche Eingangsgrößen mit dem Anwendungspaket Heartbeat Verification •...
Seite 109 Proline Promag P 500 PROFINET mit Ethernet-APL Systemintegration Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Verifikation wurde nicht durchge- führt. Reserviert Auswahl: Gerätefunktion Binärer Input Slot 81 Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Teilleerrohrüberwachung • 0 (Gerätefunktion nicht aktiv) • 1 (Gerätefunktion aktiv) Schleichmengenunterdrückung...
Seite 110 Systemintegration Proline Promag P 500 PROFINET mit Ethernet-APL Modul Volumen Totalizer Control überträgt das Volumen inkl. Status zyklisch vom Mess- gerät an das Automatisierungssystem. In den ersten vier Bytes wird der Summenzähler- wert in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
Seite 111 Proline Promag P 500 PROFINET mit Ethernet-APL Systemintegration Datenstruktur Eingangsdaten Totalizer Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  113 Modul Totalizer Control Summenzählerwert vom Messgerät zum Automatisierungssystem übertragen.
Seite 112 Systemintegration Proline Promag P 500 PROFINET mit Ethernet-APL der Kompensationswert in Form einer Gleitkommazahl nach IEEE 754-Standard darge- stellt. Das fünfte Byte enthält eine zum Kompensationswert gehörende, genormte Status- information. Zugeordnete Kompensationswerte Die Auswahl erfolgt über: Experte → Sensor → Externe Kompensation...
Seite 113 Proline Promag P 500 PROFINET mit Ethernet-APL Systemintegration Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Reserviert Reserviert Reserviert Reserviert Reserviert Nur verfügbar mit Anwendungspaket Heartbeat Auswahl: Gerätefunktion Binärer Output Slot 211 Slot Sub Slot Gerätefunktion Zustand (Bedeutung) Messwertunterdrückung • 0 (Gerätefunktion deaktivieren) •...
Seite 114 Systemintegration Proline Promag P 500 PROFINET mit Ethernet-APL Status Kodierung (hex) Bedeutung UNCERTAIN - Process 0x78...0x7B Die Prozessbedingungen entsprechen nicht den tech- related nischen Spezifikationsgrenzen des Geräts. Die Qualität und die Genauigkeit des Messwerts könnten davon negativ beeinflusst werden. Die Verwendung des Messwerts ist abhängig von der Anwendung.
Seite 115 Proline Promag P 500 PROFINET mit Ethernet-APL Systemintegration Systemredundanz S2 Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie- rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.
Seite 116 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.1 Montage und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  41 • Checkliste "Anschlusskontrolle" →  76 10.2...
Seite 117 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...
Seite 118 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL ‣ Impuls-/Frequenz-/Schaltausgang →  130 1 … n ‣ Relaisausgang 1 … n →  136 ‣ →  138 Schleichmengenunterdrückung ‣ Leerrohrüberwachung →  139 ‣ Durchflussdämpfung konfigurieren →  140 ‣...
Seite 119 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Untermenü "APL-Port" Navigation Menü "Setup" → Kommunikation → APL-Port ‣ APL-Port →  119 IP-Adresse (7263) Subnet mask (7265) →  119 Default gateway (7264) →  119 MAC-Adresse (7262) →  119 Parameterübersicht mit Kurzbeschreibung...
Seite 120 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Beschreibung Eingabe / Anzeige Werkseinstellung Default gateway Anzeige des Default-Gateways. 4 Oktett: 0 … 255 (im jeweili- 0.0.0.0 gen Oktett) MAC-Adresse Zeigt MAC-Adresse des Messgeräts. Eineindeutige 12-stellige Zei- Jedes Messgerät erhält eine chenfolge aus Zahlen und individuelle Adresse.
Seite 121 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Masseflusseinheit →  121 Masseeinheit →  121 →  122 Dichteeinheit Normvolumenfluss-Einheit →  122 Normvolumeneinheit →  122 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Volumenflusseinheit – Einheit für Volumenfluss wäh- Einheiten-Auswahl- Abhängig vom Land:...
Seite 122 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Dichteeinheit – Einheit für Messstoffdichte Einheiten-Auswahl- Abhängig vom Land: wählen. liste • kg/l • lb/ft³ Auswirkung Die gewählte Einheit gilt für: • Ausgang • Simulationswert Prozess- größe Normvolumenfluss-Einheit –...
Seite 123 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.4 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 124 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL 10.5.5 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →...
Seite 125 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Stromeingang ‣ Stromeingang 1 … n Klemmennummer →  125 Signalmodus →  125 →  125 0/4 mA-Wert 20mA-Wert →  125 Strombereich →  125 Fehlerverhalten →...
Seite 126 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL 10.5.7 Statuseingang konfigurieren Das Untermenü Statuseingang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des Statuseingangs eingestellt werden müssen. Navigation Menü "Setup" → Statuseingang 1 … n ‣ Statuseingang 1 … n Zuordnung Statuseingang →...
Seite 127 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Stromausgang ‣ Stromausgang 1 … n Klemmennummer →  127 Signalmodus →  127 →  128 Prozessgröße Stromausgang Strombereich Ausgang →  128 Messbereichsanfang Ausgang →  128 Messbereichsende Ausgang →...
Seite 128 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Prozessgröße Stromausgang – Prozessgröße für den Strom- • Aus Volumenfluss ausgang wählen. • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit • Elektroniktempe- ratur •...
Seite 129 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten Stromausgang In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  128) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger...
Seite 130 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣...
Seite 131 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 132 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Anfangsfrequenz →  132 Endfrequenz →  133 →  133 Messwert für Anfangsfrequenz Messwert für Endfrequenz →  133 Fehlerverhalten →  133 Fehlerfrequenz →  133 →  133 Invertiertes Ausgangssignal Parameterübersicht mit Kurzbeschreibung...
Seite 133 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Endfrequenz In Parameter Betriebsart Endfrequenz eingeben. 0,0 … 10 000,0 Hz 10 000,0 Hz (→  130) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→...
Seite 134 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  134 Klemmennummer →  134 Signalmodus →  134 Funktion Schaltausgang →  135 Zuordnung Diagnoseverhalten →  135 →...
Seite 135 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 136 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 137 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Einschaltverzögerung →  138 Fehlerverhalten →  138 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Relaisausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
Seite 138 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen.
Seite 139 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.12 Leerrohrüberwachung konfigurieren • Die Messgeräte werden bereits werksseitig mit Wasser (ca. 500 µS/cm) abgegli- chen. Bei Flüssigkeiten mit einer tieferen Leitfähigkeit ist ein neuer Vollrohrab- gleich vor Ort empfehlenswert. • Bei Verwendung eines Kabels von mehr als 50 m Länge wird ein neuer Leerrohrab- gleich vor Ort empfohlen.
Seite 140 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL 10.5.13 Durchflussdämpfung konfigurieren Der Assistent Durchflussdämpfung konfigurieren führt den Anwender, abhängig vom gewählten Szenario, systematisch durch die Parameter: • Dämpfung für Anwendung konfigurieren Um die Durchflussdämpfung für die spezifischen Anforderungen der jeweiligen Prozess- anwendung zu konfigurieren.
Seite 141 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Szenario Zutreffendes Szenario wählen. • Altes Gerät ersetzen Dämpfung für Anwendung • Dämpfung für Anwendung konfigurieren konfigurieren • Werkseinstellungen wieder- herstellen Altes Gerät Zu ersetzendes Messgerät wählen.
Seite 142 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL 10.5.14 Assistent "Belagsindexjustierung" Das Assistent Belagsindexjustierung führt den Anwender systematisch durch alle Para- meter, die für die Konfiguration der Belagserkennung eingestellt werden müssen. Navigation Menü "Experte" → Sensor → Belagsindexjustierung ‣ Belagsindexjustierung Voraussetzungen →...
Seite 143 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 144 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL ‣ WLAN-Einstellungen →  149 ‣ Elektrodenreinigungszyklus →  150 ‣ →  151 Heartbeat Setup ‣ Datensicherung →  152 ‣ Administration →  154 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 145 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  145 Einheit Summenzähler →  145 →  145 Betriebsart Summenzähler Fehlerverhalten →...
Seite 146 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  147 1.
Seite 147 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 148 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 149 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.6.5 WLAN konfigurieren Das Untermenü WLAN Settings führt den Anwender systematisch durch alle Parameter, die für die WLAN-Konfiguration eingestellt werden müssen. Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →...
Seite 150 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert WPA2-PSK Netzwerks wählen. • WPA2-PSK • EAP-PEAP with MSCHAPv2 • EAP-PEAP MSCHAPv2 no ser- ver authentic. • EAP-TLS Sicherheitsidentifizierung –...
Seite 151 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigungszyklus ‣ Elektrodenreinigungszyklus Elektrodenreinigungszyklus →  151 ECC-Dauer →  151 →  151 ECC-Erholzeit ECC-Intervall →  151 ECC-Polarität →  151 Parameterübersicht mit Kurzbeschreibung...
Seite 152 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Navigation Menü "Setup" → Erweitertes Setup → Heartbeat Setup ‣ Heartbeat Setup ‣ Heartbeat Grundeinstellungen →  152 Untermenü "Heartbeat Grundeinstellungen" Navigation Menü "Setup" → Erweitertes Setup → Heartbeat Setup → Heartbeat Grundeinstellungen ‣...
Seite 153 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Konfigurationsdaten verwalten →  153 Sicherungsstatus →  153 →  153 Vergleichsergebnis Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten –...
Seite 154 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Optionen Beschreibung Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen. Datensicherung löschen Die Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher des Geräts gelöscht. HistoROM Backup Ist ein "nichtflüchtiger"...
Seite 155 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen →  155 Betriebszeit Freigabecode zurücksetzen →  155 Parameterübersicht mit Kurzbeschreibung...
Seite 156 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße →  157 Wert Prozessgröße →  157 →  158 Simulation Stromeingang 1 … n Wert Stromeingang 1 … n →  158 Simulation Statuseingang 1 …...
Seite 157 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit Wert Prozessgröße...
Seite 158 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Stromeingang 1 … n – Simulation vom Stromeingang • Aus ein- und ausschalten. • An Wert Stromeingang 1 … n In Parameter Simulation Stromwert für Simulation ein- 0 …...
Seite 159 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 160 Inbetriebnahme Proline Promag P 500 PROFINET mit Ethernet-APL Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"): • Via Vor-Ort-Anzeige • Via PROFINET Protokoll Proline 500 – digital Schreibschutz aktivieren/deaktivieren A0029673 1. Gehäusedeckel öffnen.
Seite 161 Proline Promag P 500 PROFINET mit Ethernet-APL Inbetriebnahme Proline 500 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  162. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 162 Betrieb Proline Promag P 500 PROFINET mit Ethernet-APL Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 163 Proline Promag P 500 PROFINET mit Ethernet-APL Betrieb 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen Volumenfluss →  163 Massefluss →  163 →...
Seite 164 Betrieb Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Leitfähigkeit – Zeigt aktuell gemessene Leitfähigkeit Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Leitfähigkeitseinheit (→  121) Korrigierte Leitfähigkeit Eine der folgenden Bedingungen ist Zeigt aktuell korrigierte Leitfähigkeit...
Seite 165 Proline Promag P 500 PROFINET mit Ethernet-APL Betrieb Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Status Summenzähler 1 … n Zeigt den Status des Summenzählerwerts, • Gut der zur Weiterverarbeitung an die Steuerung • Unsicher ausgegeben wird (' G ut' , ' U nsicher' , ' S chlecht' ) .
Seite 166 Betrieb Proline Promag P 500 PROFINET mit Ethernet-APL Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  166 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel.
Seite 167 Proline Promag P 500 PROFINET mit Ethernet-APL Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.
Seite 168 Betrieb Proline Promag P 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Schaltzyklenanzahl Zeigt die maximale Anzahl gewährleisteter Schaltzyklen.
Seite 169 Proline Promag P 500 PROFINET mit Ethernet-APL Betrieb 11.6.1 Funktionsumfang von Parameter "Steuerung Summenzähler" Optionen Beschreibung Totalisieren Der Summenzähler wird gestartet oder läuft weiter. Zurücksetzen + anhalten Die Summierung wird angehalten und der Summenzähler auf Wert 0 zurückge- setzt. Voreingestellter Wert + Die Summierung wird angehalten und der Summenzähler auf seinen definierten...
Seite 170 Betrieb Proline Promag P 500 PROFINET mit Ethernet-APL Navigation Menü "Diagnose" → Messwertspeicherung ‣ Messwertspeicherung Zuordnung 1. Kanal →  171 Zuordnung 2. Kanal →  171 →  171 Zuordnung 3. Kanal Zuordnung 4. Kanal →  171 Speicherintervall →...
Seite 171 Proline Promag P 500 PROFINET mit Ethernet-APL Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindig- keit •...
Seite 172 Betrieb Proline Promag P 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messwertspeicherungssteuerung In Parameter Messwertspei- Messwertspeicherung starten • Keine Keine cherung ist die Option Nicht und anhalten. • Löschen + starten überschreibend ausgewählt. • Anhalten Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- •...
Seite 173 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen .
Seite 174 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  212. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 175 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Keine oder unvollständige Darstellung der • JavaScript ist nicht aktiviert 1. JavaScript aktivieren. Inhalte im Webbrowser. • JavaScript ist nicht aktivierbar 2. Als IP-Adresse http://XXX.XXX.X.X.XX/serv- let/basic.html eingeben.
Seite 176 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL A0029689 Versorgungsspannung Gerätestatus Blinking/Netzwerkstatus Port 1 aktiv: PROFINET mit Ethernet-APL Port 2 aktiv: Serviceschnittstelle (CDI) 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig.
Seite 177 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Farbe Bedeutung Port 1 aktiv: Nicht angeschlossen oder keine Verbindung herge- PROFINET mit Ethernet- stellt. Grün Verbindung vorhanden, keine aktive Kommunika- tion Grün blinkend Verbindung mit aktiver Kommunikation Port 2 aktiv:...
Seite 178 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Farbe Bedeutung Rot blinkend Zyklischer Datenaustausch war aktiv, aber Verbin- dung wurde unterbrochen: Blinkfrequenz: 3 Hz Port 1 aktiv: Nicht angeschlossen oder keine Verbindung herge- PROFINET mit Ethernet- stellt. Weiß...
Seite 179 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 180 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 181 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 182 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  204 • Via Untermenü →  205 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts,...
Seite 183 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 184 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
Seite 185 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24...0x27 BAD - Process related 0x28...0x2B BAD - Function check 0x3C...0x3F UNCERTAIN - Initial value 0x4C...0x4F UNCERTAIN - Maintenance demanded 0x68...0x6B UNCERTAIN - Process related 0x78...0x7B...
Seite 186 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 083 Speicherinhalt inkonsistent 1. Gerät neu starten • Leitfähigkeit 2. S-DAT Daten wiederherstellen • Korrigierte Leitfähigkeit Messgrößenstatus 3. S-DAT ersetzen • Messwerte • Dichte Quality Good •...
Seite 187 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 170 Spulenwiderstand fehlerhaft Umgebungs- und Prozesstemperatur prü- • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus • Fließgeschwindigkeit •...
Seite 188 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 242 Firmware inkompatibel 1. Firmwareversion prüfen • Leitfähigkeit 2. Elektronikmodul flashen oder ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus •...
Seite 189 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 271 Hauptelektronik fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. Hauptelektronikmodul ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus •...
Seite 190 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 276 I/O-Modul fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. I/O-Modul tauschen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus •...
Seite 191 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 311 Sensorelektronik (ISEM) fehlerhaft Wartungsbedarf! • Leitfähigkeit Gerät nicht zurücksetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus • Fließgeschwindigkeit •...
Seite 192 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. Elektronikmodule prüfen • Korrigierte Leitfähigkeit Messgrößenstatus 3. I/O-Modul oder Hauptelektronik tau- • Messwerte schen •...
Seite 193 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 376 Sensorelektronik (ISEM) fehlerhaft 1. Sensorelektronikmodul (ISEM) ersetzen • Leitfähigkeit 2. Diagnosemeldung ausschalten • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte • Dichte Quality Good •...
Seite 194 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 383 Speicherinhalt Gerät rücksetzen • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus • Fließgeschwindigkeit • Massefluss Coding (hex) 0x80 …...
Seite 195 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 431 Nachabgleich 1 … n notwendig Nachabgleich ausführen – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen...
Seite 196 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 442 Frequenzausgang 1 gesättigt 1. Einstellungen des Frequenzausgangs – prüfen Messgrößenstatus 2. Prozess prüfen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten...
Seite 197 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 484 Simulation Fehlermodus aktiv Simulation ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality Good • Fließgeschwindigkeit Quality substatus • Massefluss • Option Normvolumen- Coding (hex) 0x80 …...
Seite 198 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 492 Simulation Frequenzausgang 1 … n aktiv Simulation Frequenzausgang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen...
Seite 199 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 496 Simulation Statuseingang 1 … n aktiv Simulation Statuseingang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen...
Seite 200 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 530 Elektrodenreinigung aktiv Elektrodenreinigung ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte • Dichte Quality Good • Elektroniktemperatur Quality substatus • Fließgeschwindigkeit • Massefluss Coding (hex) 0x80 …...
Seite 201 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 803 Schleifenstrom 1 fehlerhaft 1. Verkabelung prüfen – 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 202 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Dichte • Elektroniktemperatur Quality Good • Fließgeschwindigkeit Quality substatus • Massefluss •...
Seite 203 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 937 Sensorsymmetrie 1. Externe Magnetfeldstörung in der Nähe • Leitfähigkeit des Sensors beseitigen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 2. Diagnosemeldung ausschalten • Messwerte • Dichte...
Seite 204 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 962 Rohr leer 1. Vollrohrabgleich durchführen • Leitfähigkeit 2. Leerrohrabgleich durchführen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 3. Leerrohrerkennung ausschalten • Messwerte • Dichte Quality Good •...
Seite 205 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext.
Seite 206 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  39 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
Seite 207 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Informationsereignis Ereignistext I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul neu gestartet I1335 Firmware geändert...
Seite 208 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL Informationsereignis Ereignistext I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  155) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
Seite 209 Proline Promag P 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Erweiterter Bestellcode 3 →  209 ENP-Version →  209 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenkennzeichnung Zeigt Bezeichnung für Messstelle an. Zeichenfolge aus Zahlen, Buch- Promag staben und Sonderzeichen Seriennummer Zeigt die Seriennummer des Messgeräts.
Seite 210 Diagnose und Störungsbehebung Proline Promag P 500 PROFINET mit Ethernet-APL 12.13 Firmware-Historie Frei- Firmware- Bestell- Firmware- Dokumentations- Dokumentation gabe- Version merkmal Änderungen datum "Firmware Version" 2023 01.00.zz Option 61 Original-Firmware Betriebsanleitung BA02102D/06/DE/01.21 Das Flashen der Firmware auf die aktuelle Version ist via Serviceschnittstelle möglich.
Seite 211 Innenreinigung Es ist grundsätzlich keine Innenreinigung vorgesehen. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Auflistung einiger Mess- und Prüfmittel: →  214→  216 13.3...
Seite 212 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 213 Proline Promag P 500 PROFINET mit Ethernet-APL Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel-...
Seite 214 Proline Promag P 500 PROFINET mit Ethernet-APL Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 215 Proline Promag P 500 PROFINET mit Ethernet-APL Zubehör Anzeigeschutz Wird dazu verwendet, die Anzeige vor Schlag oder Abrieb, zum Beispiel durch Sand Proline 500 – digital in Wüstengebieten, zu schützen.  Bestellnummer: 71228792  Einbauanleitung EA01093D Erdungskabel Set, besteht aus zwei Erdungskabeln, für den Potenzialausgleich.
Seite 216 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 217 Proline Promag P 500 PROFINET mit Ethernet-APL Zubehör 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 218 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 219 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Empfohlene Nennweite Durchfluss- Werkseinstellungen menge min./max. End- Endwert Strom- Impulswertig- wert Schleichmenge ausgang keit (v ~ (v ~ 0,04 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) 0,3/10 m/s) [mm] [in]...
Seite 220 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- min./max. Endwert Impulswertigkeit Schleichmenge gang (v ~ 0,3/10 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) [in] [mm] [gal/min] [gal/min] [gal] [gal/min] 500 …...
Seite 221 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V •...
Seite 222 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL 16.4 Ausgang Ausgangssignal PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z.
Seite 223 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung Open-Collector Wahlweise einstellbar: • Aktiv • Passiv • Passiv NAMUR  Ex-i, passiv Maximale Eingangswerte DC 30 V, 250 mA (passiv)
Seite 224 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: • Aus • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Summenzähler 1...3 • Elektroniktemperatur • Überwachung Durchflussrichtung •...
Seite 225 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US •...
Seite 226 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Schnittstelle/Protokoll • Via digitale Kommunikation: PROFINET mit Ethernet-APL • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...
Seite 227 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, FDI) • www.endress.com → Download-Area • www.profibus.com Unterstützte Verbindungen • 2x AR (IO Controller AR) • 2x AR (IO Supervisor Device AR connection allowed) Konfigurationsmöglichkeiten...
Seite 228 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspeicher (HistoROM DAT) erhalten.
Seite 229 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Fehlergrenzen unter Referenzbedingungen Volumenfluss • ±0,5 % v.M. ± 1 mm/s (0,04 in/s) • Optional: ±0,2 % v.M. ± 2 mm/s (0,08 in/s) Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs keinen Einfluss.
Seite 230 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Durchflusswerte Flat Spec 0,2 % Nennweite [mm] [in] [m/s] [ft/s] [m/s] [ft/s] 25 … 600 1 … 24 4,92 50 … 300 2 … 12 1,97 Elektrische Leitfähigkeit Die Werte gelten für: •...
Seite 231 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten –10 –20 –30 ⁰ ¹ ² ³ ⁴ ⁵ ⁶ [ S/cm] µ A0047944  43 Messabweichung (Optional: Bestellmerkmal " Kalibrierte Leitfähigkeitsmessung", Option CW) Wiederholbarkeit v.M. = vom Messwert Volumenfluss max. ±0,1 % v.M. ± 0,5 mm/s (0,02 in/s) Elektrische Leitfähigkeit...
Seite 232 4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 233 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" • 2 … 8,4 Hz, 7,5 mm peak • 8,4 … 2 000 Hz, 2 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 Bestellmerkmal "Sensor Anschlussgehäuse", Option L "Guss, rostfrei"...
Seite 234 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0029347  44 Umgebungstemperatur Messstofftemperatur Farbige Fläche: Der Umgebungstemperaturbereich –10 … –20 °C (+14 … –4 °F) gilt nur für rostfreie Flansche Schraffierte Fläche: Raue Umgebung nur für Messstofftemperaturbereich –20 …...
Seite 235 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni- sche Information Unterdruckfestigkeit Messrohrauskleidung: PFA Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 …...
Seite 236 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL 2 … 3 m/s (6,56 … 9,84 ft/s). Die Durchflussgeschwindigkeit (v) zusätzlich auf die physi- kalischen Eigenschaften des Messstoffs abstimmen: • v < 2 m/s (6,56 ft/s): Bei abrasiven Messstoffen (z.B. Töpferkitt, Kalkmilch, Erz- schlamm) •...
Seite 237 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Nennweite EN (DIN), AS ASME [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] – PN 16 19,5 Class 150 – PN 16 23,5 Class 150 23,5 22,5 PN 10 Class 150...
Seite 238 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Nennweite Druckstufe Innendurchmesser Prozessanschluss ASME AS 2129 AS 4087 PTFE (DIN) [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] PN 16 Class 150 – – 2,95 3,15 PN 16 Class 150 –...
Seite 239 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: •...
Seite 240 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL JIS B2220 Rostfreier Stahl, F316L; Kohlenstoffstahl, A105/A350 LF2 AS 2129 Table E • DN 25 (1"): Kohlenstoffstahl, A105/S235JRG2 • DN 40 (1 ½"): Kohlenstoffstahl, A105/S275JR AS 4087 PN 16 Kohlenstoffstahl, A105/S275JR Elektroden Rostfreier Stahl, 1.4435 (F316L);...
Seite 241 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Messrohrauskleidung mit PFA: ≤ 0,4 µm (15,7 µin) (Alle Angaben beziehen sich auf messstoffberührende Teile) 16.11 Anzeige und Bedienoberfläche Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Vietnamesisch, Tsche-...
Seite 242 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Fernbedienung →  99 Serviceschnittstelle →  100 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol-...
Seite 243 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Unterstützte Funktionen Datenaustausch zwischen Bediengerät (wie z.B. Notebook) und Messgerät: • Konfiguration vom Messgerät laden (XML-Format, Konfiguration sichern) • Konfiguration ins Messgerät speichern (XML-Format, Konfiguration wieder herstellen) • Export der Eventliste (.csv-Datei) •...
Seite 244 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. UKCA-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 245 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten tion zur UKCA Kennzeichnung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbringung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd. Floats Road Manchester M23 9NF United Kingdom www.uk.endress.com Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu...
Seite 246 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 247 Überblick zum bestellbaren Zubehör →  214 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 248 Technische Daten Proline Promag P 500 PROFINET mit Ethernet-APL Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 500 KA01518D Proline 500 – digital KA01519D Technische Information Messgerät Dokumentationscode Promag P 500 TI01226D Beschreibung Geräteparameter Messgerät Dokumentationscode Promag 500 GP01169D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche.
Seite 249 Proline Promag P 500 PROFINET mit Ethernet-APL Technische Daten Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über Device Viewer aufrufen →  212 • Bestellbares Zubehör mit Einbauanleitung →  214 Endress+Hauser...
Seite 250 Stichwortverzeichnis Proline Promag P 500 PROFINET mit Ethernet-APL Stichwortverzeichnis Bedientasten siehe Bedienelemente Analog Output Modul ..... . . 111 Bedienungsmöglichkeiten ..... 77 Anforderungen an Personal .
Seite 251 Proline Promag P 500 PROFINET mit Ethernet-APL Stichwortverzeichnis Elektrodenbestückung ..... . . 240 Elektromagnetische Verträglichkeit ... . . 233 ECC .
Seite 252 Stichwortverzeichnis Proline Promag P 500 PROFINET mit Ethernet-APL Messbereich ......218 Messdynamik .
Seite 253 Proline Promag P 500 PROFINET mit Ethernet-APL Stichwortverzeichnis Einbaumaße ......28 Relaisausgang 1 … n (Untermenü) ... 167 Fallleitung .
Seite 254 Stichwortverzeichnis Proline Promag P 500 PROFINET mit Ethernet-APL Schreibzugriff ......90 Schutzart .
Seite 255 Proline Promag P 500 PROFINET mit Ethernet-APL Stichwortverzeichnis Verbindungskabellänge ..... . . 30 Verpackungsentsorgung ..... . 22 Verriegelungsschalter .
Seite 256 *71573767* 71573767 www.addresses.endress.com...
