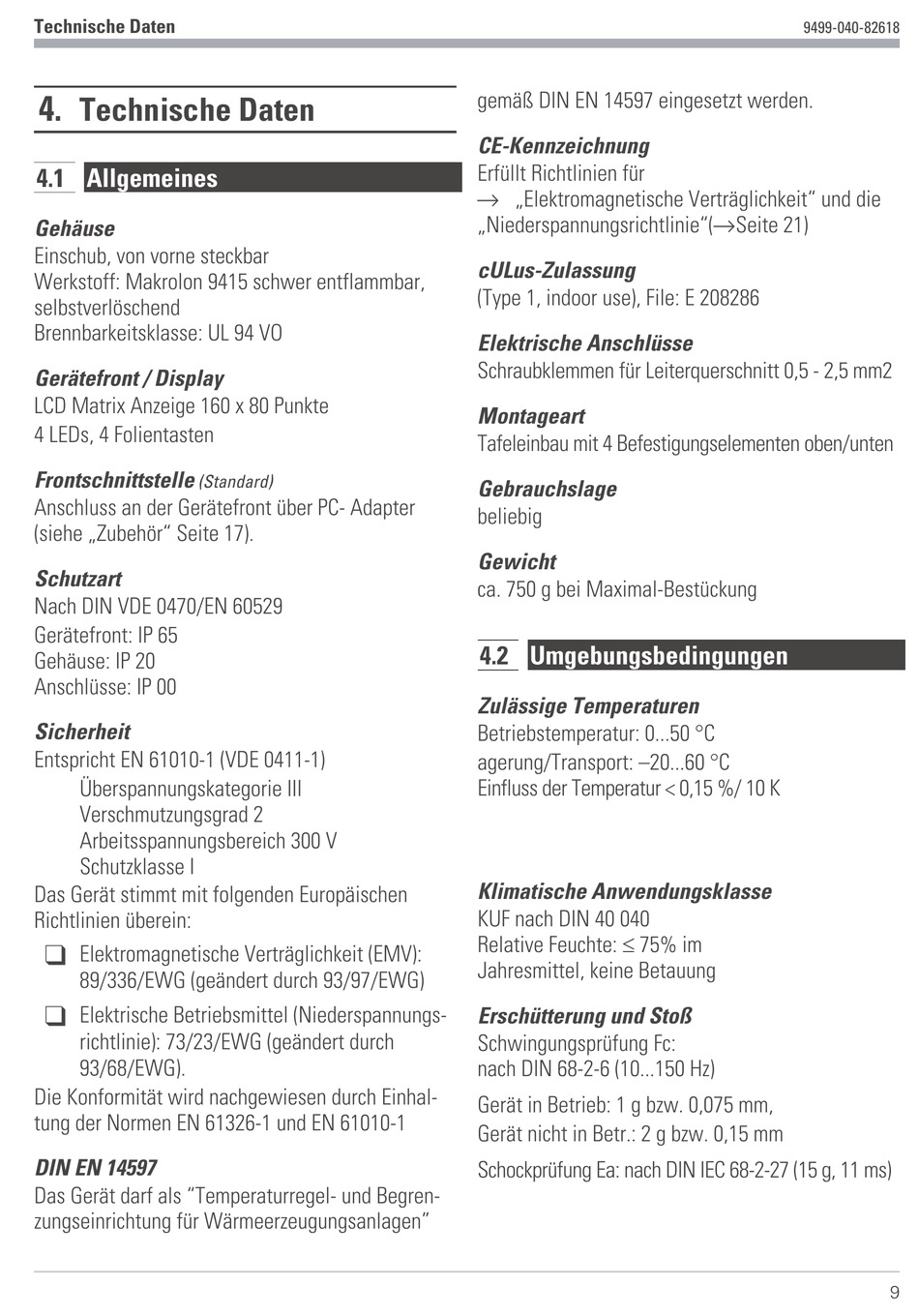

Technische Daten
4.
Technische Daten
4.1
Allgemeines
Gehäuse
Einschub, von vorne steckbar
Werkstoff: Makrolon 9415 schwer entflammbar,
selbstverlöschend
Brennbarkeitsklasse: UL 94 VO
Gerätefront / Display
LCD Matrix Anzeige 160 x 80 Punkte
4 LEDs, 4 Folientasten
Frontschnittstelle
(Standard)
Anschluss an der Gerätefront über PC- Adapter
(siehe „Zubehör" Seite 17).
Schutzart
Nach DIN VDE 0470/EN 60529
Gerätefront: IP 65
Gehäuse: IP 20
Anschlüsse: IP 00
Sicherheit
Entspricht EN 61010-1 (VDE 0411-1)
Überspannungskategorie III
Verschmutzungsgrad 2
Arbeitsspannungsbereich 300 V
Schutzklasse I
Das Gerät stimmt mit folgenden Europäischen
Richtlinien überein:
q
Elektromagnetische Verträglichkeit (EMV):
89/336/EWG (geändert durch 93/97/EWG)
q
Elektrische Betriebsmittel (Niederspannungs-
richtlinie): 73/23/EWG (geändert durch
93/68/EWG).
Die Konformität wird nachgewiesen durch Einhal-
tung der Normen EN 61326-1 und EN 61010-1
DIN EN 14597
Das Gerät darf als "Temperaturregel- und Begren-
zungseinrichtung für Wärmeerzeugungsanlagen"
gemäß DIN EN 14597 eingesetzt werden.
CE-Kennzeichnung
Erfüllt Richtlinien für
r „Elektromagnetische Verträglichkeit" und die
„Niederspannungsrichtlinie"(rSeite 21)
cULus-Zulassung
(Type 1, indoor use), File: E 208286
Elektrische Anschlüsse
Schraubklemmen für Leiterquerschnitt 0,5 - 2,5 mm2
Montageart
Tafeleinbau mit 4 Befestigungselementen oben/unten
Gebrauchslage
beliebig
Gewicht
ca. 750 g bei Maximal-Bestückung
4.2
Umgebungsbedingungen
Zulässige Temperaturen
Betriebstemperatur: 0...50 °C
agerung/Transport: –20...60 °C
Einfluss der Temperatur < 0,15 %/ 10 K
Klimatische Anwendungsklasse
KUF nach DIN 40 040
Relative Feuchte: £ 75% im
Jahresmittel, keine Betauung
Erschütterung und Stoß
Schwingungsprüfung Fc:
nach DIN 68-2-6 (10...150 Hz)
Gerät in Betrieb: 1 g bzw. 0,075 mm,
Gerät nicht in Betr.: 2 g bzw. 0,15 mm
Schockprüfung Ea: nach DIN IEC 68-2-27 (15 g, 11 ms)
9499-040-82618
9
