3e. Instalação da célula e do detetor de caudal mecânico
Sonda pH
Sonda Rx
Detetor
de caudal
Porta-
sonda
Terra da
Sonda
piscina
Temp.

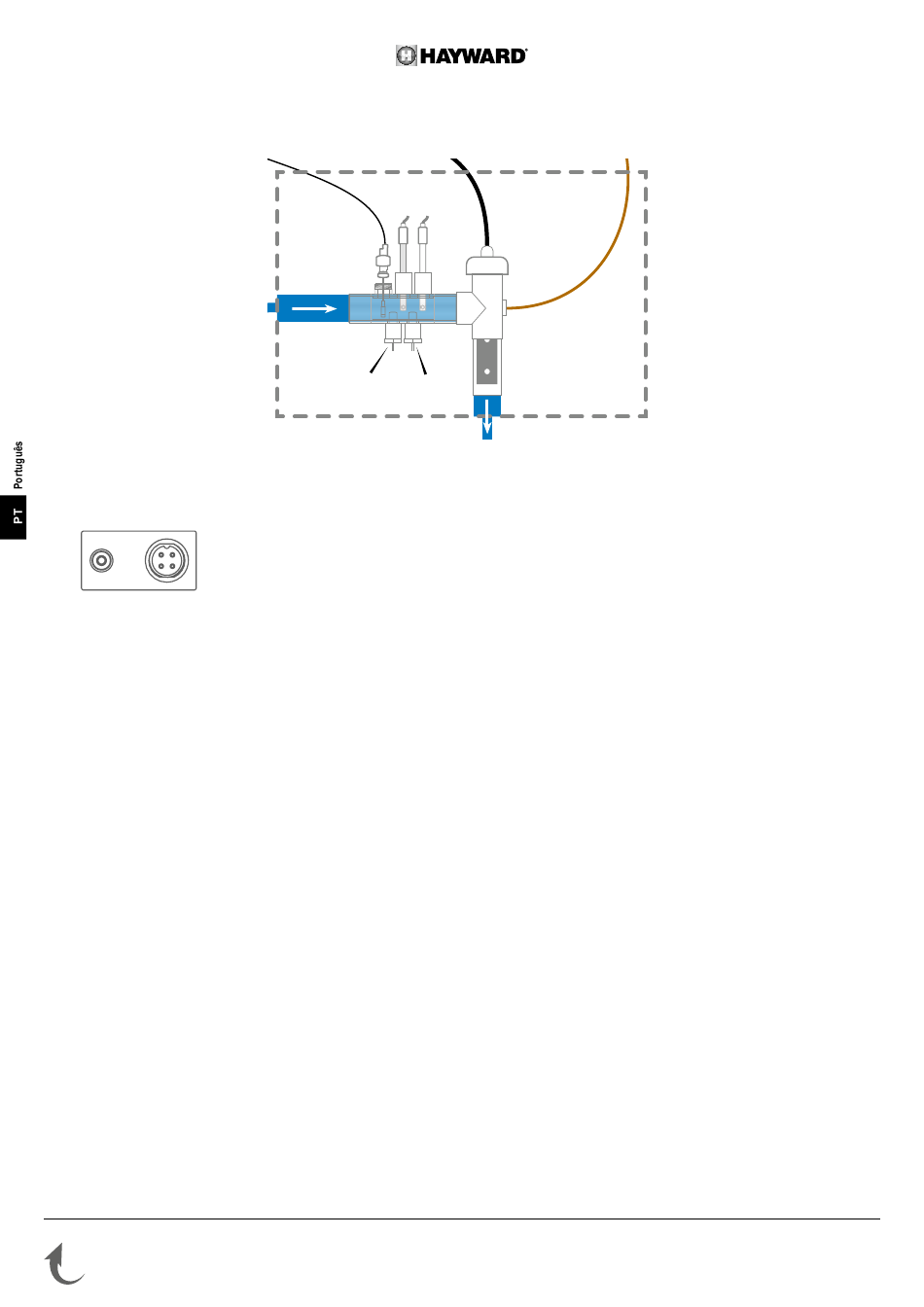

Instalação e ligação da célula (ver diagrama):
•
Instalar o suporte da célula na vertical (no caso de uma instalação horizontal,
contactar o seu instalador para atualizar a programação da caixa).
•
Instalar a célula num bypass.
•
Ligar o fio de alimentação à parte de baixo da caixa, ao conetor de 4 pinos, e o
detetor de gás ao conetor RCA.
Instalação e ligação do detetor de caudal:
•
Instalar o suporte do detetor de caudal em frente da célula e no bypass.
•
Desaparafusar a tampa de proteção branca do detetor de caudal mecânico.
•
Enroscar o detetor de caudal na rosca macho de 3/4".
•
Ligar o fio vermelho e preto à placa eletrónica, nos bornes E e F.
AquaRite
UV LS
®
Utilizar apenas peças de substituição de marca Hayward
Injeção
de ácido
líquido
Célula
transparente
Página 8 de 22
®
