3e. Instalación de la célula y del detector de caudal mecánico
Sonda pH
Sonda Rx
Detector
de caudal
Porta
sonda
Aquaterre
Sonda de
temperatura

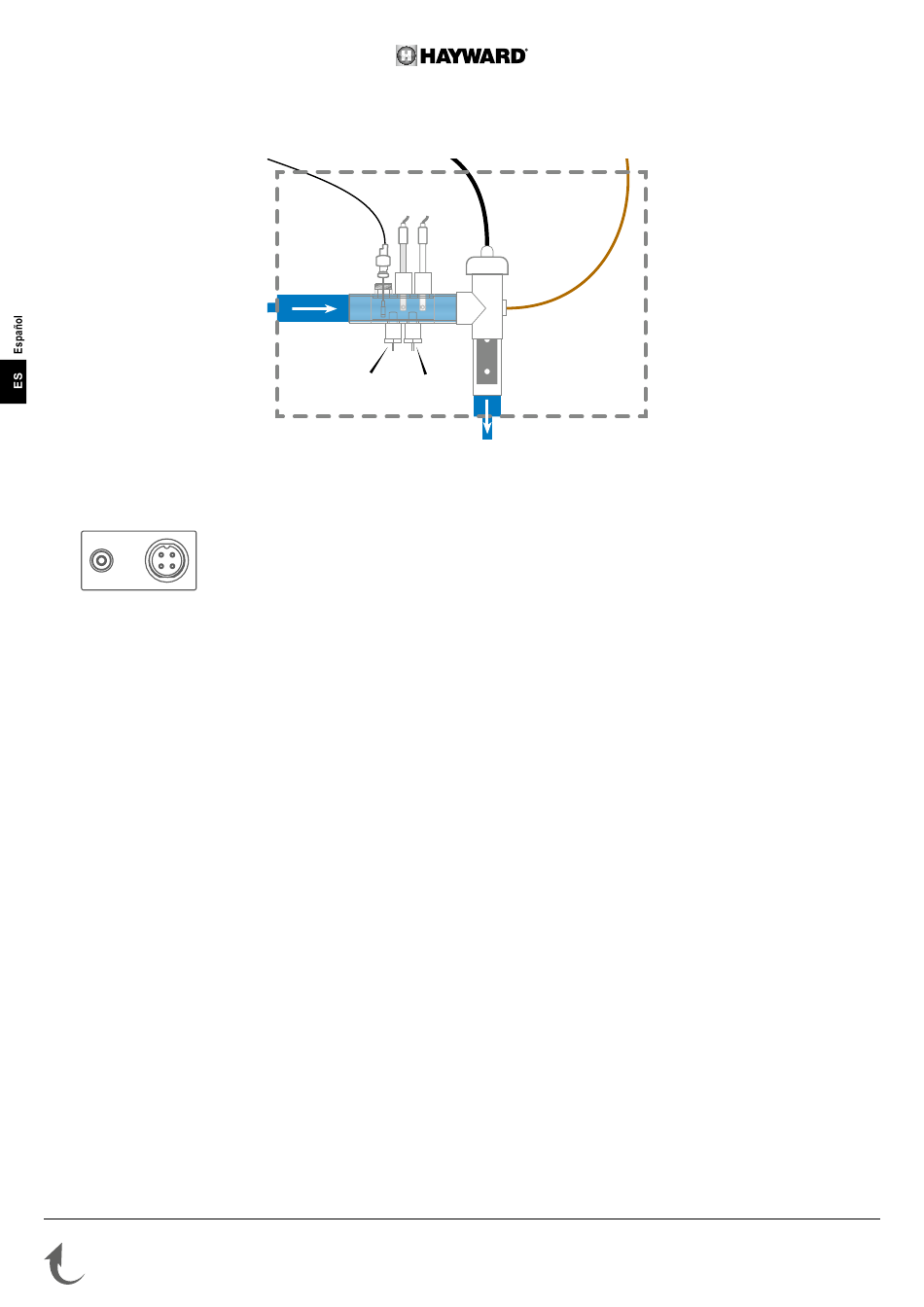

Instalación y conexión de la célula (ver esquema 1):
•
Instale el soporte de la célula verticalmente (si la instala horizontalmente, póngase en
contacto con su instalador para actualizar la programación del equipo).
•
Instalar la célula en un bypass.
•
Conecte el cable de alimentación debajo del equipo al conector de 4 pines
y el detector de gas al conector RCA.
Instalación y conexión del detector de caudal mecánico:
•
Instalar el soporte del detector de caudal (parte A) antes de la célula y en el bypass.
•
Desenroscar el tapón de protección blanco del detector de caudal mecánico.
•
Atornille el detector de caudal en la rosca macho de 3/4".
•
Conectar el cable rojo y el cable negro en la placa electrónica, en los bornes E y F.
AquaRite
UV LS
®
Utilizar únicamente las piezas de repuesto de las marcas de Hayward
Inyección
de ácido
líquido
Célula
transparente
Página 8 de 22
®
